5. Расчет ведущего вала привода

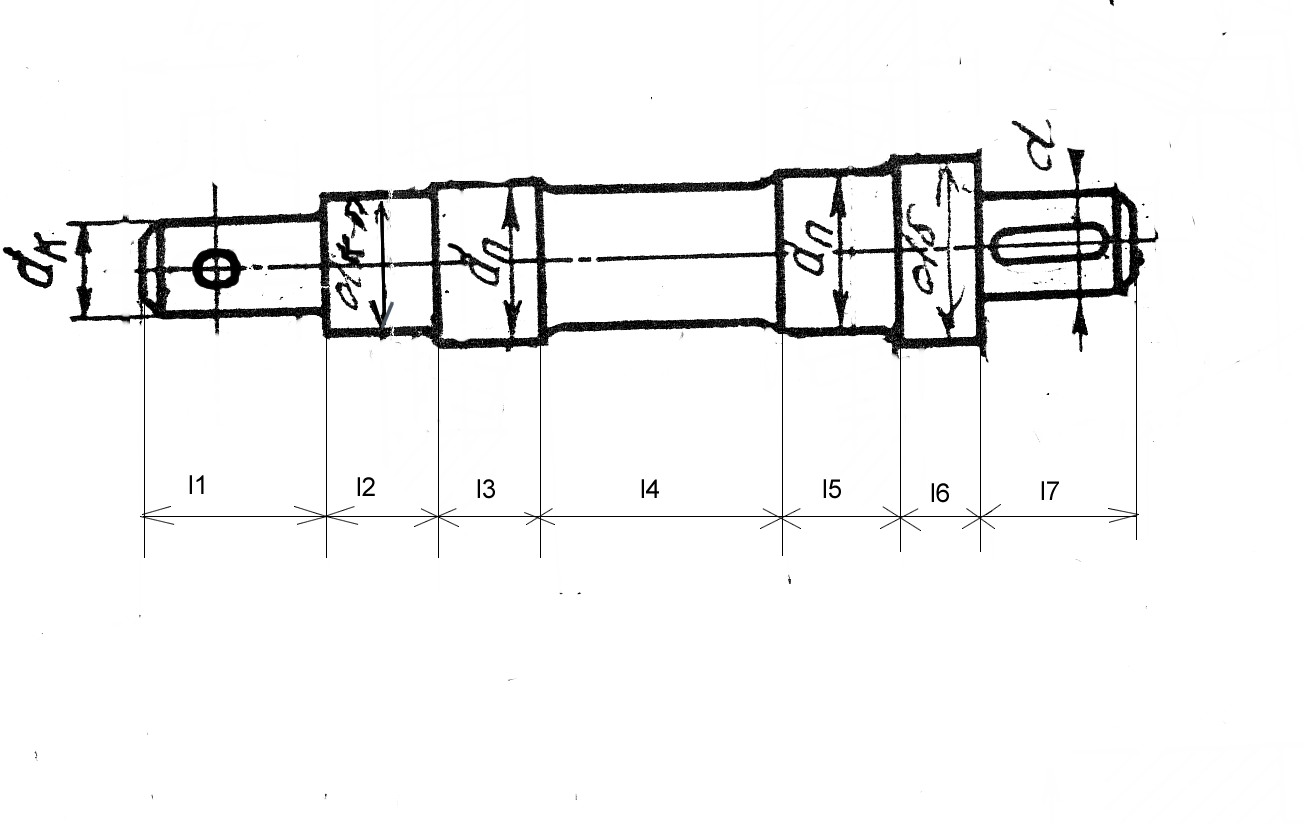

5.1 Подберем геометрические размеры по ГОСТ.

Ведущий вал сделан из легированной стали СТ 40 Х ГОСТ 1050-74 [3, т. 9]

1) Диаметр вала под муфтой

d_k=d_эд=38мм, где d_эд - диаметр вала электродвигателя.

2) Диаметр вала под подшипником качения

d_п>d_k на 7-10мм, d_п=45мм

3)Диаметр промежуточного участка вала

d_k< d_k-п<d_п, 38< d_k-п<45, примем d_k-п=42мм

4) Диаметр вала под ведущим шкивом, диаметр буртика

Диаметр вала под ведущим шкивом: , где Т₁ - момент вращения ведущего вала; МПа- допускаемое напряжение при кручении.

d_б> d_п и d_б>d (на 5-7мм большего)

d_б=50мм

5) Длина участка вала под муфтой

≈53 мм

Где L- длина муфты.

6) Длина промежуточных участков вала и длина вала под подшипниками:

, где -ширина подшипника. Вал держится на радиально-упорных конических подшипниках качения 7309 (средняя серия) [1, т. 16.9].

7) Длина участка вала буртика

8) Длина участка вала под ведущим шкивом

, где b – ширина обода шкива

5.2 Подбор шпоночного соединения с валом по ГОСТ-23360-78

Длина ступицы ведущего шкива: L_CT=1,8·23≈42мм

Справочные данные шпоночного соединения [2, т.8.9]:

ширина шпонки: b=8мм,

высота шпонки: h=7мм,

длина шпонки: l=32мм,

глубина паза в валу t₁=4мм,

глубина паза в ступицу t₂=3,3мм.

Шпонка рассчитывается на прочность при смятии:

, где -допускаемое напряжение смятия.

- сила, действующая на шпонку,

- площадь смятия.

, необходимое условие на прочность соблюдается.

СПИСОК ЛИТЕРАТУРЫ

1. Кузьмин А.В. Расчеты деталей машин: Справочное пособие.- 3-е изд. перераб. и. доп. – Минск.: Высшая школа, 1986.- 400 с.:ил.

2. Чернавский С.А. и др. Курсовое проектирование деталей машин. М.: Машиностроение, 1988.

3. Анурьев В.И. справочник конструктора-машиностроителя : В 3-х т. Т. 1.–

5-е изд., перераб. и доп. – М.: Машиностроение, 1979.– 728с., ил.
