..docx38.Конструкции валов. Опорная часть вала или оси называется цапфой (рис.3.1.1). Шипом 1 называется цапфа, расположенная на конце вала и передающая преимущественно радиальную нагрузку. Шейкой 2 называется цапфа, расположенная в средней части вала или оси. Шипы и шейки по форме могут быть цилиндрическими, коническими, сферическими.

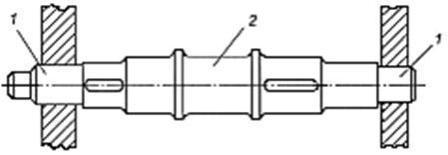

Рисунок 3.1.1 Конструктивные элементы вала
Опорами для шипов и шеек служат подшипники. Пятой рис. 3.1.2.а, 3.1.2.б называют цапфу, передающую осевую нагрузку. Опорной частью для пяты является подпятник рис.3.1.2.в .

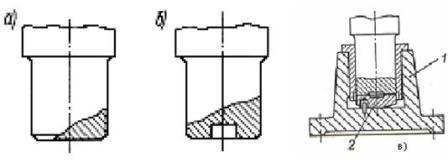

Рисунок 3.1.2 Пяты
Кольцевое утолщения вала, составляющее с ним одно целое, называется буртиком (рис.3.1.3).
Рисунок 3.1.3
Переходная поверхность от одного сечения к другому, служащая для упора насаживаемых на вал деталей, называется заплечником (рис. 3.1.4).
Рисунок 3.1.4
Переходные участки между двумя ступенями валов выполняют канавкой (поднутрением) или галтелью (рис. 3.1.5). Криволинейную поверхность плавного перехода от меньшего сечения к большему называют галтелью рис. 3.1.5.б. Галтель вала, углубленную за плоскую часть заплечника, называют поднутрением рис. 3.15.а. Галтели способствуют снижению концентрации напряжений.
Рисунок 3.1.5 переходные участки вала
