Практическая работа № 3 Определение параметров движения твердого тела
Задание
Движение груза
А задано уравнением y
= at+
bt
+ c,
где [y]
= м, [t]
= c.
Цель работы
– подставив
заданные коэффициенты в общее уравнение
движения, определить вид движения.
Определить скорость и ускорение груза
в моменты времени t
и t
,
а также скорость и ускорение точки В на
ободе барабана лебедки (рис.3.3 и табл.3.1).
Теоретическое обоснование
Точки тела движутся по окружностям вокруг неподвижной оси (ось вращения).
Закон равномерного
вращательного движения: φ = φ+
wt.
(3.1)
Закон равнопеременного
вращательного движения: φ = φ+
w
t
+
(3.2)
Закон неравномерного
вращательного движения: φ = f(t).
Здесь φ – угол поворота тела за время t , рад;
w – угловая скорость, рад/с;
φ-
угол поворота, на который развернулось
тело до начала отсчета;
w-
начальная угловая скорость;
ε - угловое
ускорение, рад/с
Угловая скорость:
w =
;
w = w
+ εt;
(3.3)
Угловое ускорение:
ε =
.

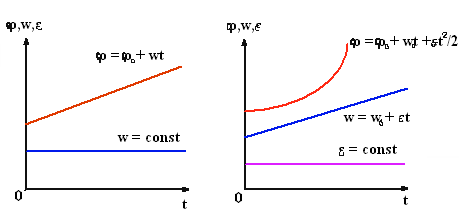

Кинематические графики вращательного движения представлены на рис. 3.1а, б.
а б
Рис.3.1
Число оборотов вращения тела: z = φ(2π).
Угловая скорость вращения: n, об/мин.
w
=
(3.4)
Рис.3.2

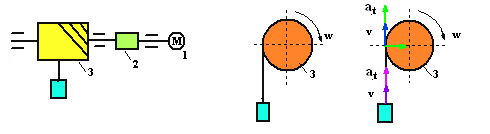

Параметры движения точки вращающегося тела (рис.3.2):
v – линейная скорость точки В
v = wr, м/с; (3.5)
a-
касательное ускорение точки В
a=
εr,
м/с
(3.6)
а-
нормальное ускорение точки В
а=
w
r,
м/с
(3.7)
Порядок выполнения работы
-
Определить вид движения, подставив заданные коэффициенты в общее уравнение движения.
-
Определить уравнения скорости и ускорения груза.
-
Определить полное число оборотов шкива.
-
Определить нормальное и касательное ускорения точки на ободе шкива в указанные моменты времени.
-
Ответить на контрольные вопросы.
Контрольные вопросы
-
В чем заключается принцип кинетостатики?
-
Могут ли при поступательном движении тела траектории его точек не прямыми линиями?
-
Равна ли скорость перемещения груза скоростям точек на ободе вращающегося шкива?
-
Как повлияет на скорость груза увеличение диаметра шкива при неизменной угловой скорости?
-
Какое ускорение (касательное или нормальное) характерно для точек вращающегося тела?
Пример выполнения
Для перемещения
груза применена барабанная лебедка,
привод которой состоит из электродвигателя
1 и редуктора 2 (понижает угловую скорость
вала двигателя до требуемой на барабане).
Барабан 3 служит для преобразования
вращательного движения в поступательное
движение груза. Диаметр барабана d
= 0,2 м, а уравнение его вращения φ = 30t
+ 6t.
Для момента времени t
=
0,5 с, определить все кинематические
характеристики движения барабана, точки
на его ободе, а также груза. Направление
движения груза – вверх.
-
Определяем кинематические характеристики движения барабана. Угол поворота барабана за время t
φ1 = 30*0,5 + 6*0,5
= 16,5 рад.
Угловая скорость
барабана w =
=
(30t
+ 6t
)´
= 30 + 12t
≠ const
– движение неравномерное. При t
=
0,5 с получим w
= 30 + 12*0,5 = 36 рад/с
Угловое ускорение
барабана ε =
=
(30 + 12t)´
= 12 рад/с
=
const.
Так как ускорение положительно и
постоянно, то барабан вращается
равноускоренно.
-
Кинематические характеристики движения любой точки на ободе барабана, например точки
А , определяются через угловые характеристики движения барабана.
Для момента
времени t
получим: расстояние, пройденное точкой
s = φ
r
= 16,5 *0,1 = 1,65 м
Скорость точки
v
= w
*r
= 36*0,1 = 3,6 м/с; касательное ускорение a
=
εr
= 12*0,1 = 1,2 м/с
;
нормальное ускорение а
=
w
r
= 36
*0,1
= 130 м/с
.
-
Кинематические характеристики груза равны соответствующим характеристикам любой точки тягового троса, а значит, и точки А, лежащей на ободе барабана.
