15.1.Автоматическое регулирование деаэраторных установок

Деаэратор предназначен для удаления растворенного в питатель? воде кислорода. В нижнюю часть деаэраторной головки, устал ленной над аккумуляторным баком питательной воды, подводи греющий пар (рис15.1). Поток пара, стремясь к выходу в атмосферу, расположен ном ν в верхней части головки, нагревает до температуры кипения движущуюся навстречу ему питательную воду. Выделившийся из воды в процессе кипения кислород вместе с лишками пара сбрасывают в атмосферу или расширитель Для непрерывного нагрева и деаэрирования воды в деаэраторе поддерживают избыточное давление пара р_д и соответствующая ему температура насыщения.

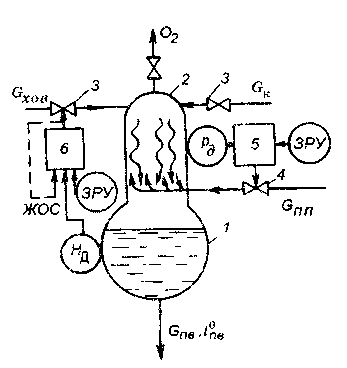

Рис. 15.1. Автоматическое регулирование деаэраторной установки

1 — аккумуляторный бак, 2 — деаэраторная головка, 3 — регулирующий клапан, 4 — поиоротная заслонка, 5 — регулятор давления; 6 — регулятор уровня

Схемы регулирования уровня воды H₆ в аккумуляюрном баке 1 и избыточного давления пара в деаэраторной головке 2 изображены на рис 15.1

Входным сигналом П- или ПИ-регупятора уровня 6, воздействующего на перемещение клапана 3 на линии химической очищенной воды, служит уровень воды H_б. Обычно регулятор уровня охватывают жесткой отрицательной обратной связью, ЖОС по положению регулирующего клапана, способствующей стабплизаиии расхода воды. Входным сигналом регулятора давления 5, который воздействует на регулирующую заслонку 4 на линии пара, служит давление p_д. Из-за необходимости точного поддержания р_д и t_н регулятор давления должен реализовать ПИ закон регулирования.

При параллельной работе группы деаэраторов регулятор давления и регулятор уровня воздействуют на соответствующие регулирующие клапаны на линиях общего подвода пара и химически очищенной воды.

15.2. Автоматизация теплофикационных установок.

При наличии производственного потребителя, не допускающего перерывов в снабжении паром, промышленные отборы турбин резервируют также с помощью БРОУ, находящихся в состоянии горячего резерва.

Точность поддержания давления и температуры редуцированного пара диктуется потребителем или в случае сброса редуцированного пара в конденсатор условиями его безопасной работ Как объект регулирования РОУ (БРОУ) представляет собой динамическую систему с двумя входными регулирующими воздействиями: G_пп,. и G_пв , и тремя регулируемыми величинами: t, р и G. Функциональная схема этих связей показана рис. 15.2..

Динамические свойства РОУ по каналам G_пп— t_рп и G_пв - t"_рп определяются в основном инерционностью темперного датчика (термопары),

Кривая переходного процесса РОУ по давлению пара при возмущении расходом пара приведен ι на рис. 15.3.

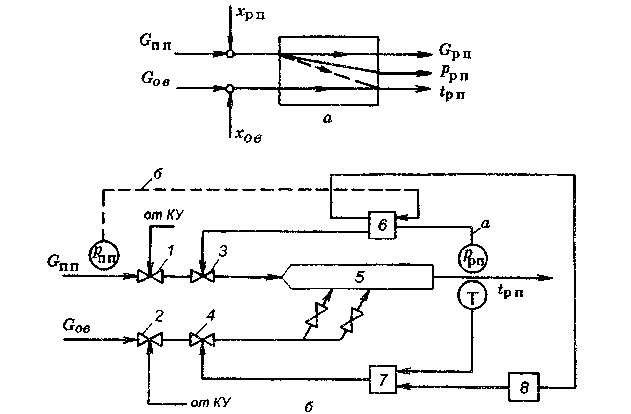

Рис. 15.2. Редукционно-охладительная установка (РОУ)

а — функциональная схема связей между входными регулируемыми величина ми, б — принципиальная схема АСР, 1,2 — запорные задвижки, 3, 4 — регу лирующие клапаны, 5 — коллектор редуцированного пара, 6 — регулятор давления, 7 — регулятор температуры, 8 — устройство динамической связи

Сигнал по давлению редуцированного пара р_рп в коллекторе 5 (см. рис. 15.2) поступает на вход регулятора давления 6, который воздействует на перемещение парового редукционного клапана 3, осуществляя принцип регулирования давления "после себя" (рис. 15.2, б, линия а),

Входным сигналом регулятора температуры 7 служит t_рп , в зависимости от которой он перемещает регулирующий клапан 4 на линии охлаждающей воды. Для увеличения быстродействия регулятора температуры и улучшения качества процесса регулирования на его вход целесообразно подавать опережающий сигнал с выхода регулятора давления через устройство динамической связи 8.

Быстродействующая РОУ отличается от обычной наличием быстрозапорных клапанов 1 и 2 на подводящем паропроводе на трубопроводе охлаждающей воды. Эти клапаны открывают по сигналу от командного устройства (КУ), которое в свою очередь действует в зависимости от назначения БРОУ. Например, в случае резервирования БРОУ промышленного отбора турбины КУ — реле давления, подающее сигнал на открытие быстрозапорных клапанов 1 и, 2 при понижении давления в коллекторе редуцированного пара ниже допустимого.

Если редуцирующее устройство установлено в параллель с турбиной и служит для перепуска пара в конденсатор при внезапных сбросах электрической нагрузки турбогенератора, быстродействующие клапаны открывают при повышении давления пара перед ЬРОУ сверх допустимого (например, при внезапном закрытии стопорного клапана черед турбиной). Регулятор давления РОУ в этом случае действует по принципу регулирования давления пара "до себя" (линия о). Его входным сигналом елу»ит дааленме пара перед редукционным клапаном.

Рис. 15.3. Кривая разгона РОУ но давлению пара при возмущении расходом перегретого пара регулирующими клапанами
