Поиск на схеме
Иногда
возникает ситуация, когда объектов на
схеме очень много, и поиск какого-либо
объекта вызывает большие затруднения.
Для этого в программе предусмотрена
функция поиска объекта на схеме. Н
ажмите
на кнопку
.

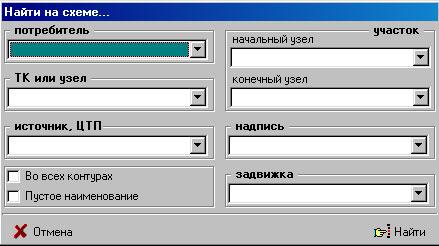

Перед вами появится форма поиска
объектов. Существует семь различных
критериев поиска: потребитель, ТК или
узел, источник/ЦТП, начальный узел,
конечный узел, надпись, задвижка. В одном
из соответствующих полей выберите
наименование нужного объекта и нажмите
кнопку “Найти”. Форма поиска автоматически
закроется. Программа сфокусирует
положение полотна схемы так, чтобы
разыскиваемый объект был максимально
возможно приближен к центру полотна
схемы. Помимо этого над объектом несколько
секунд будет мигать стрелка синего
цвета (как показано на рисунке). Так же
возможно производить поиск объекта
сразу во всех контурах. Поставьте галочку
около надписи “Во всех контурах”. А
т.к. в разных контурах могут быть объекты
с одинаковым наименованием, то
соответственно на схеме они не
отображаются. Список выводится в окно
сообщений из которого уже можно
сфокусироваться на конкретном выбранном
вами объекте.
Масштабирование схемы
В программе
предусмотрено масштабирование схемы.
При этом все объекты пропорционально
уменьшаются или увеличиваются.
Масштабирование осуществляется выбором
соответствующего значения в поле выбора.
Помните, что редактировать схему можно
только в 100% режиме масштабирования. Но
просмотр информации по любому объекту
в режиме “инфо” доступен при любом
установленном масштабе.
Установка текущей температуры
Текущая
температура наружного воздуха вводится
в поле ,
расположенное на главной панели
управления.
Температура воздуха в точке излома (для нижней срезки)
Для установки температуры воздуха
в точке излома нажмите на кнопку.
Распечатка схемы
Нажатие кнопкивызывает панель печати схемы (ту же
панель, что и из главного меню). Описание
работы с формой печати было рассмотрено
ранее.
Выбор контура
Для
активизации какого-либо контура выберите
его наименование в поле выбора контура
на главной панели управления. Для
перехода в главный контур выберите в
поле надпись “Главный”.
Статистика
Новый
пункт “Статистика” в основном меню
позволяет показывать ряд статистической
информации. Это пункт состоит из двух
подпунктов: “Аварии на участках”,
“Количество элементов”. При вызове
подпункта “Аварии на участках” перед
вами появится форма отображения списка
всех аварий занесенных когда-либо в
паспорта участков. Так же там существует
возможность просмотра аварий за
конкретный период. При вызове подпункта
“Количество элементов” появится
панель, отображающая на данной схеме
количество потребителей, участков
тепловых камер, узлов, меток и источников.
По каждому диаметру трубы, присутствующему
в данном контуре отображается общая
длина подающей + обратной; та же длина,
но только уже в процентном соотношение
от общей длины всех труб в контуре, и
суммарная протяженность длин всех труб
данного контура. Для закрытия этой формы
нажмите кнопкуOk.
