Построение пьезометрического графика падения напоров

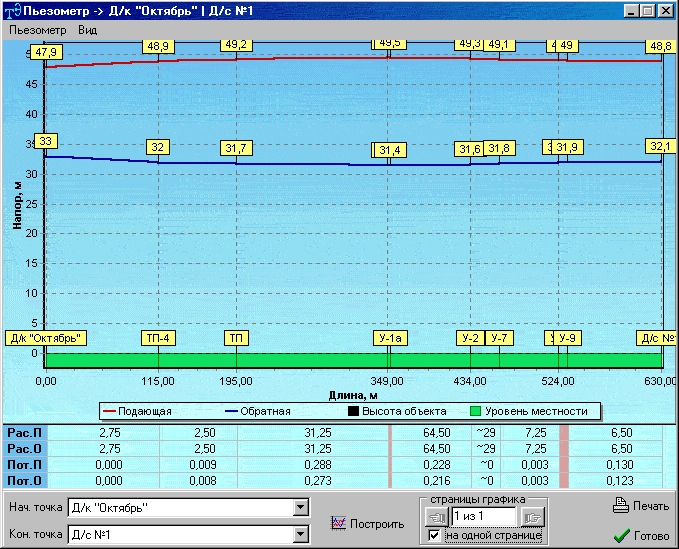

В программном комплексе “ТеплоЭксперт” существует возможность воспроизводить и накладывать пьезометрические графики в реальном рельефе местности по любой цепочке участков тепловой сети в разных режимах эксплуатации. В таблице, расположенной под пьезографиком, присутствуют сведения о расходах и гидравлических потерях на соответствующих участках тепловой схемы.

Для вызова формы построения пьезометрических графиков нажмите кнопку .Для построения пьезографика в полях “Начальная точка” и “Конечная точка” выберите соответственно наименование начального и конечного объекта. После этого нажмите кнопку “Построить”, расположенную правее полей выбора. Распечатать график можно, нажав на кнопку “Печать”.

Графики различных режимов (например: после изменения параметров источника, потребителя, участка) для удобства сравнения могут накладываться. Для этого нужно интересующий вас пьезометр запомнить (На форме Пьезометра меню “Пьезометр” – пункт “В память для сравнения”), а затем, не закрывая форму пьезометра, провести запланированные изменения параметров в тепловой сети, и еще раз провести расчет (наладку). В результате на пьезометрической форме дополнительно отразится второй пьезометр, соответствующий новым параметрам сети (более яркий).

Существует возможность визуального отображения маршрута, по которому строится пьезометрический график. Для этого вам нужно построить пьезометрический график как описывалось раньше. Далее зайти в пункт меню “Пьезометр” и выбрать подпункт “Выделить маршрут”. После этого переключитесь на главное полотно схемы. Весь маршрут, для которого строился пьезометр, будет выделен желтым цветом. Цвет отображения маршрута можно задать в настройках программы. Чтобы отменить выделение маршрута. В главном меню программы выберите в разделе “Схема” пункт “Обычная”.

Пункт меню пьезометрической формы “Вид” вызывает список опций, который служит для удобства предоставления информации. Включая и отключая соответствующие опции, вы можете убирать и отображать требующуюся информацию по графику.

Существует две возможности отображения графика. Первая – отображение на одной странице. При этом график становится сжатым. Вторая – отображение графика на нескольких страницах. Если на панели “страницы графика” около надписи “на одной странице” установлен флажок, то отображение будет производиться на одной странице, если не установлен, то на нескольких страницах. В этом случае программа сама выбирает количество страниц. Переключение между ними осуществляется нажатием на кнопки: и. Для завершения работы с данной формой нажмите кнопку “Готово”.

Выполнение расчета

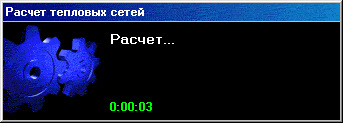

Для выполнения расчета нажмите на кнопку . Перед вами должна появиться панель, информирующая вас о том, что идет процесс расчета. Этот процесс может занять некоторое время. После расчета все результаты сохраняются в базу данных, и автоматически будут отображаться в результатах.

Выполнение наладки

Для запуска процесса наладки нажмите на кнопку . Появится та же панель, что и при расчете, информирующая вас о времени наладки. После завершения наладки эта панель исчезнет.
