РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Запуск программного комплекса “ТеплоЭксперт 2.0” 5

Создание компьютерной модели схемы 5

тепловой сети 5

Редактор 5

Создание нового потребителя 7

Перемещение надписи объекта 9

Выбор конфигурации объекта 9

Размещение объекта на “полотне” схемы 10

Перемещение объекта на полотне схемы. 10

Вращение объекта на полотне схемы 11

Фиксация объекта 11

Создание нового источника 13

Создание новой тепловой камеры или узла 14

Создание участка 15

Создание метки участка 18

Создание задвижной арматуры (задвижек) 19

Создание подпорных шайб 19

Создание надписей 20

Создание линий и полигонов 21

Режимы и работа с ними 22

Режим ИНФО 22

Режим перемещения (редактирования) 22

Режим вращения 23

Режим изменения размера объекта 23

Режим удаления 24

Режим изменения геометрической конфигурации объектов 25

Редактор конфигурации объектов потребителей. 26

ПАСПОРТИЗАЦИЯ 28

Потребитель 28

Источники 30

Котельная 30

ЦТП 30

Врезка 31

Подкачивающая насосная станция 32

Участки 33

Тепловая камера 35

Тепловой узел 35

Запорная арматура 36

Шайба 36

Главное меню 37

“Исходные” 37

“Результаты” 38

“Схема” 40

“Вид” 41

“Энергосбережение” 42

Энергоэффективность 42

Тепловые потери 43

“Редактировать” 44

Печать схемы 44

Перемещение объектов 46

“Настройки” 47

Параметры 47

“Базы данных” 49

Объект 49

Контур 50

“Окно” 52

Окно сообщений 52

Панель управления 53

Температурный режим в системе теплоснабжения 54

Построение пьезометрического графика падения напоров 57

Выполнение расчета 58

Выполнение наладки 59

Поиск на схеме 59

Масштабирование схемы 60

Установка текущей температуры 60

Температура воздуха в точке излома (для нижней срезки) 60

Распечатка схемы 60

Выбор контура 60

Статистика 61

Запуск программного комплекса “ТеплоЭксперт 2.0”

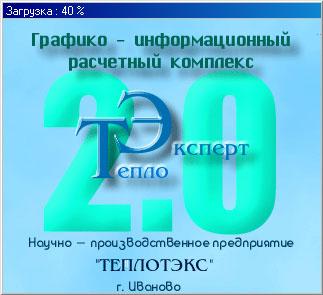

Для запуска программы “ТеплоЭксперт 2.0” вам следует осуществить двойной щелчок мыши (два раза без перерыва быстро нажать на левую клавишу мыши) по иконке программы, расположенной на рабочем столе Windows. Либо выбрав пункт “ТеплоЭксперт 2.0” в основном меню, вызываемом кнопкой “Пуск”. После того, как программа будет запущена, перед вами появится панель, информирующая вас о том, что идет процесс загрузки. Время загрузки зависит от “мощности” вашего компьютера и объема загружаемых данных.

Создание компьютерной модели схемы тепловой сети

Для создания и модификации схемы тепловой сети в программном комплексе “ТеплоЭксперт 2.0” существует “Редактор схемы”. Его вы можете вызвать, нажав на главной панели следующую кнопку .

Редактор

Панель Редактора состоит их трех основных частей. Каждая часть состоит из набора кнопок. Верхняя часть редактора – это панель управления режимами (режим редактирования, режим удаления, и еще несколько других). Вторая часть – это та, которая находится в рамке “объекты”. Расположенные там кнопки отвечают за добавление различных объектов (источник, потребитель, участок, тепловая камера, задвижка и ряд других). Третья часть – это та, которая находится под рамкой “объекты”. Она состоит всего из двух кнопок: “Применить” и “Отменить”.

Ниже приведена расшифровка каждой кнопки Редактора схемы.

Объекты:

- Создание новых потребителей

- Создание новых участков

- Создание тепловых камер и узлов

- Создание подпорных шайб

- Создание источника (Котельная, ЦТП, Врезка, Подкачивающая станция)

- Создание метки участка (Диаметр, Длина)

- Создание задвижной арматуры (Задвижек)

- Пересечение с другими коммуникациями

- Создание надписей

- Создание линий и полигонов

Управление режимами

- Включение / Отключение режима удаления

- Включение / Отключение режима вращения

- Включение / Отключение режима изменения размера

Другие функции

- Изменение геометрической конфигурации объекта

- Увеличение / Уменьшение курсора мыши

- Редактор конфигурации объектов потребителей

- Подтверждение какого-либо действия (Например: добавление потребителя)

-Отказ от действия

Краткую информацию по назначении той или иной кнопки вы всегда можете получить, работая с редактором схемы. Для этого необходимо навести курсор мыши на интересующую вас иконку (кнопку) и подождать 1-2 секунды. Появится всплывающая подсказка.

Рассмотрим более детально каждую функцию Редактора схемы.

Для начала вызовите редактор схемы и переключитесь в режим “Редактирование”, нажав на кнопку.

Создание нового потребителя

Для добавления нового потребителя вам необходимо нажать на кнопку .Этим действием вы вызовите новую функциональную панель “Потребители”. Она позволяет добавлять потребителей различной формы, перемещать надпись потребителя (влево, вправо, вверх, вниз, из горизонтального положения в вертикальное и обратно), изменять угол наклона потребителя.

Панель состоит из нескольких блоков. Рассмотрим предназначение каждого.

Перемещение надписи объекта

Первый блок предназначен для управления положения надписи потребителя относительно его левого верхнего угла. Координаты надписи можно изменять, вводя готовые числа в поля ввода (“гориз.” – для горизонтальной координаты, “верт.” - для вертикальной координаты) или щелкая на маленьких кнопках “стрелочках”, изменяя координату в соответствующем поле с шагом “1”. Если вы нажмете на кнопку , то положение надписи примет вертикальный вид. При повторном щелчке надпись возвращается в исходное горизонтальное положение.
