Особенности проектирования специализированных культурно-досуговых учреждений Культурно-досуговые учреждения для физически ослабленных лиц (фол)
Досуговые центры могут рассчитываться на совместное использование здоровыми и физически ослабленными людьми, и на использование их только инвалидами различных категорий: с поражением опорно-двигательного аппарата (ПОДА), использующих различные приспособления для ходьбы или кресла-коляски; с дефектами зрения (ДЗ); с дефектами слуха (ДС).
Основные и вспомогательные помещения (кассы, гардеробы, фойе, залы, кружковые помещения, буфеты должны быть доступны для ФОЛ) (Рис.28). Рекомендуется размещение всех основных и вспомогательных помещений на одном уровне (этаже); если такое решение невозможно, то внутренние лестницы должны дублироваться пандусами и лифтами. В зданиях высотой 2 и более этажей должен устанавливаться пассажирский лифт. Размеры кабины лифта, не менее: ширина – 1,1 м, глубина – 1,5 м, ширина дверного проема – 0,85 м, а глубина одного из лифтов — 2,1 м. Санитарные узлы должны быть на каждом этаже, независимо от количества посетителей. Размеры кабины в плане не менее: ширина – 1,65 м, глубина – 1,8 м.
Зрительные залы (Рис. 29). Места для инвалидов на колясках должны размещаться на плоской площадке. В случае отсутствия промежуточных поперечных проходов их целесообразно размещать в переднем или заднем ряду. Места должны иметь легкий и короткий подъездной путь и достаточные эвакуационные пути. Для зрителя на кресле-коляске оставляется свободная площадь размером 0,9х1,5 м, а при наличии сопровождающего лица – (0,9+0,55)х1,5 м. В залах вместимостью до 1000 мест количество инвалидов на креслах-колясках – 1 человек на 250 зрителей. Для обеспечения нормальной видимости следует учитывать, что высота сидящего на кресле-коляске на 4-6 см больше высоты сидящего на обычном кресле.
Для подъема на сцену или эстраду устраивается пандус шириной не менее 0,9 м и уклоном не более 8% или стационарный (съемный) подъемник.
Студии и кружковые помещения. Выбор видов деятельности для инвалидов практически не ограничивается и зависит от степени дефекта, навыка и желания. Рекомендуются занятия живописью, скульптурой, музыкой, театральным искусством, танцами, литературой, различными ремеслами, компьютерными играми, по развитию речи, по приобретению навыков садоводства, ведения домашнего хозяйства и т. д. Численность в кружках с участием инвалидов рекомендуется 10-12 человек. Целесообразен смешанный состав участников по группам инвалидности и возрастному составу. Инвалиды на колясках ориентировочно могут составить 20-25 %, здоровые – 30- 40 %, 35-
50 % – другие группы инвалидов.
|
ПРОСТРАНСТВО ДЛЯ ИНВАЛИДОВ НА КРЕСЛАХ-КОЛЯСКАХ |
|
Рисунок 29.1 Пространство, необходимые для поворота и разворота кресла-коляски
А Б Рисунок 29.2 Примеры организации мест для инвалидов-колясочников: А – в обеденных залах; Б – в зрительных залах: в последнем ряду; в первом ряду; в поперечном проходе на горизонтальном участке пола. |
|
Рисунок 29. Примеры организации пространства для инвалидов на креслах-колясках |
Площади помещений на 1 посетителя кружка рекомендуется принимать по таблице 19.
Таблица 19
|
Помещения |
Площадь на 1 посетителя с учетом инвалидов, м2 |
|
Кружков: |
|
|
хорового и театрально-драматического, изобразительного искусства, кинофототехнического, домоводства, оркестрового |
2,0 — 2,5 |
|
танцевального, циркового, технического, |
3,6 — 4,5 |
|
различных мастерских |
7,2 — 9 |
|
Универсальные: |
|
|
гостиная |
2,2 — 2,7 |
|
зал |
2,0 — 2,6 |
|
рекреация |
3,8 — 4,8 |
Спортивные залы. Размеры универсальных спортивных залов (Рис.29) следует принимать согласно таблицы 20.
Таблица 20
|
Назначение зала |
Габариты, м |
Пропускная способность, чел/смену |
Категории инвалидов |
|
1. Зал для спортивных игр (баскетбол, баскетбол на колясках, теннис, волейбол, квад-регби) |
36х18х7 |
24(10) |
ПОДА, ДС |
|
2. Зал для спортивных игр и элементов легкой атлетики (баскетбол сидя, теннис, волейбол, гандбол, фигурная езда на колясках) |
45х27х7 |
24(15) |
ПОДА, ДС |
|
3. Зал для спортивных игр (ролингбол, голбол, торбол, волейбол сидя) |
30х18х6 |
12 |
ДЗ, ПОДА |
|
4. Зал для занятий борьбой |
15х12х4 |
10 |
ДС |
|
5. Зал для настольного тенниса (3 стола) |
15х9х4 |
12(6) |
ПОДА, ДС |
|
6. Зал для спортивной гимнастики |
36х24х6 |
20 |
ДЗ |
|
7. Зал для игры в шоу-даун (стол) |
12х9х3 |
2 |
ДЗ |
|
Примечания: 1.В таблицу не включены залы стандартных размеров для занятий инвалидов с ДС и ПОДА, не требующие специальных планировочных приспособлений. 2. В скобках дана пропускная способность зала для инвалидов на колясках. |
|||
Оптимальные размеры зала для спортивных игр инвалидов с ПОДА – 36х18 м (Рис. 30). Зал для физкультурно-оздоровительных занятий инвалидов с ПОДА имеет размер 24х12 м. Выделяются две зоны: для укрепляющих упражнений без использования спортивных снарядов и зона тренажеров.
Тренажерный зал размером 15х9 м предназначен для физической подготовки инвалидов (разработка отдельных суставов, «накачка» определенных групп мышц). Рабочие зоны тренажеров расширены по сравнению с сооружениями общего пользования. Предусматривается информационная дорожка для инвалидов с ДЗ.
|
ЗАЛЫ ДЛЯ ФИЗКУЛЬТУРНО-ОЗДОРОВИТЕЛЬНЫХ ЗАНЯТИЙ ФИЗИЧЕСКИ ОСЛАБЛЕННЫХ ЛИЦ |
|
|
Зал для игр размером 36х18 м
1 — стенка гимнастическая; 2 — передвижной баскетбольный щит; 3 — баскетбольный щит переменной высоты; 4 — стенка ребристая; 5 — снаряды подвесные; 6 — разметка для баскетбола; 7 — разметка для волейбола; 8 — разметка для волейбола сидя; 9 — разметка для футбола-тенниса; 10 — разметка для гандбола через сетку; 11 — стойки волейбольные; 12 — сетки заградительные |
Зал для игры в шоу-даун размером 12х9 м
1 — акустическая обшивка стен и потолка; 2 — стол для игры; 3 — зоны безопасности и игры
|
|
Зал для гимнастики размером 36х24 м
1 — ковер для вольных упражнений; 2 — кольца; 3 — перекладина; 4 — брусья мужские; 5 — брусья женские; 6 — бревно высокое и низкое; 7 — конь для прыжков; 8 — конь с ручками; 9 — стенка гимнастическая; 10 — информационная дорожка |
З
1 — тренажер для развития мышц; 2 — тренажер «Горка»; 3 — приспособление «Скамья универсальная»; 4 — тренажер для бега; 5 — велотренажер; 6 — стойки со штангой; 7 — скамья для жима лежа; 8 — стеллаж для гантелей; 9 — стеллаж для штанг; 10 — тренажер «Стенка»; 11 — тренажер для развития мышц; 12 — тренажер для плечевого пояса; 13 — тренажер для мышц спины |
|
Зал для ОФП размером 24 х12 м
1
Рисунок
30. Примеры
решения физкультурно-оздоровительных
залов и тренажерных для ФОЛ
|

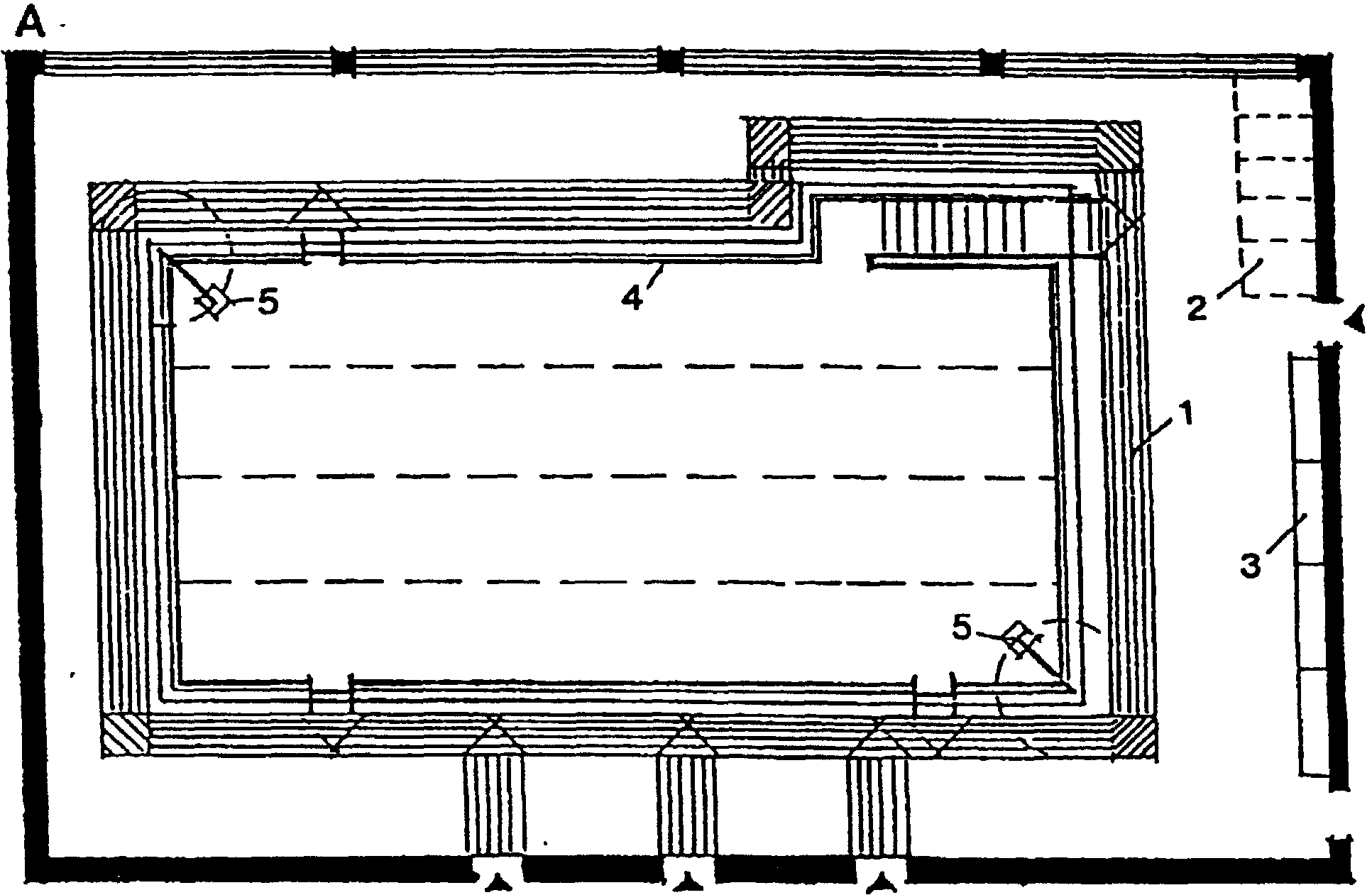

Зал бассейна
1 — информационная дорожка; 2 — зона для хранения колясок; 3 — зона сидения с подогревом; 4 — поручень, 5 — подъемник |
Рисунок
29. Примеры
решения физкультурно-оздоровительных
залов и тренажерных для ФОЛ
Плавательные бассейны. Размеры и пропускную способность ванн для учебно-тренировочных и спортивных занятий инвалидов следует принимать согласно таблицы 20.
Таблица 20
|
Ванна |
Габариты в плане |
Глубина, м |
Пропускная способность, чел/смена |
Примечания |
|
Оздоровительно-терапевтическая |
А 3х7 м Б 6х12 м |
0,25-1,35 0,6-0,85 |
2 12 |
А и Б — инвалиды с ПОДА, желательно применение подъемного дна |
|
Плескательная |
15-35 м2 |
0-0,4 |
3-6 |
Для детей младшего возраста |
|
свободной формы |
Более 25 м2 |
0,7-1,0 |
от 6 |
Дети 6—12 лет |
|
Учебная для обучения плаванию |
В 6х10 м Г 8х16,6 м |
0,6-1,35 0,8-1,35 |
10 24 |
В — для детей всех категорий инвалидности; Г—для взрослых |
|
Физкультурно-оздоровительная для оздоровительного плавания |
Д 8х16,6 м Е 11х25 м |
0,9-1,45 1,2-1,45 |
24 40 |
Д — для всех, кроме инвалидов с параличом нижних конечностей; Е — для всех категорий |
По периметру ванн следует предусматривать обходную дорожку шириной не менее 2 м, а по внешней границе обходной дорожки ванн предусматривать устройство скамей на высоте 0,5 м от пола. В связи с этим бассейны, оборудованные для инвалидов, должны размещаться в залах больших размеров.
Сауна. В саунах между входной дверью и полками в парильной необходимо свободное пространство для въезда и поворота коляски – не менее круга диаметром 1,5 м. Ширина двери в парильную – не менее 0,9 м (Рис. 31).
Раздевальные для занимающихся. В досуговых центрах в состав которых входят спортивные залы и (или) бассейны следует предусматривать различные типы раздевальных (Рис. 31).
- общие раздевальные, обслуживающие как инвалидов, так и всех посетителей;
- индивидуальные кабины для переодевания при общих раздевальных (2 м2 на одно ФОЛ и 4 м2 на одно ФОЛ, использующее кресло-коляску);
- отдельные помещения «семейных раздевальных» (для инвалидов с сопровождающими).
Душевые. В блоке с общими раздевальными должны предусматриваться душевые и санитарные узлы. При помещениях «семейных раздевальных» предусматриваются самостоятельные душевая и санитарный узел. Душевые в общих раздевальных должны быть рассчитаны на возможность использования инвалидами на колясках. Расстояние от стены до ряда кабин должно быть не менее 1,5 м. Для инвалидов следует устраивать отдельные душевые кабины в пределах общего помещения. Размер кабины – 0,9х1,2 м.
|
БЛОК РАЗДЕВАЛЬНЫХ И САУНЫ ДЛЯ ФИЗИЧЕСКИ ОСЛАБЛЕННЫХ ЛИЦ (ФОЛ |
|
|
Блок раздевальных и душевых размером 16,6х8 м при бассейне
1 — помещение раздевальной; 2 — зона для переодевания инвалидов; 3 — санузел стандартных размеров; 4 — санузел для «колясочников»; 5 — душевая стандартных размеров; 6 — душевая для «колясочников»; 7 — индивидуальная кабина для переодевания; 8 — шкафы для хранения домашней одежды; 9 — скамьи для переодевания; 10 — зона для хранения колясок и вспомогательных средств |
Примеры индивидуальных кабин для переодевания
|
|

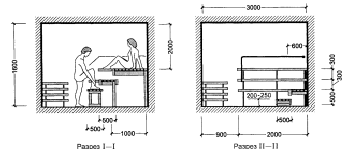

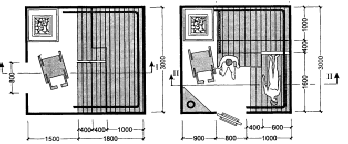

Примеры оборудования сауны
1 – печь-каменка; 2 – полки; 3 – поручень; 4 – душевая; 5 – скамья для отдыха; 6 – шкафы |
Индивидуальные душевые

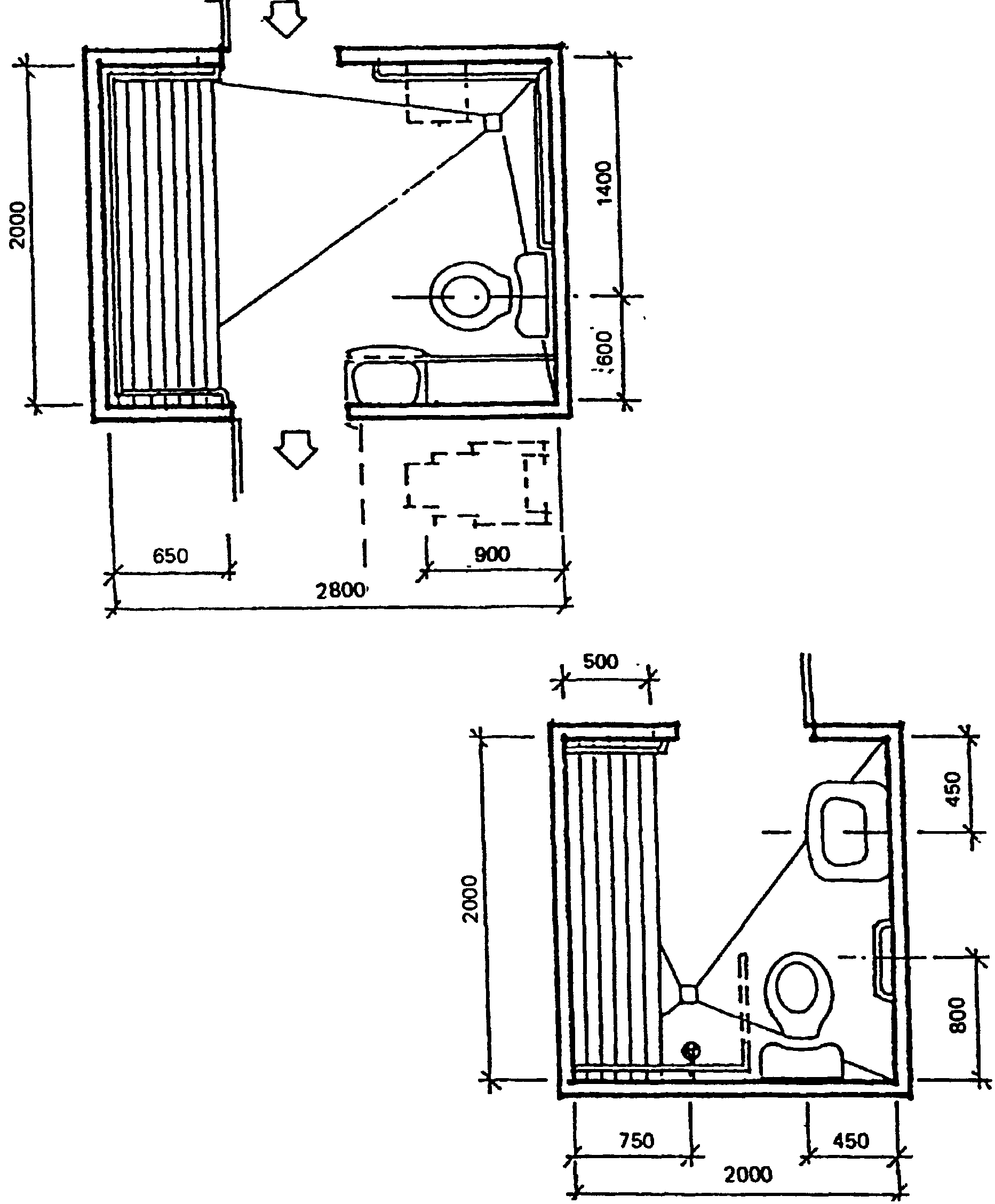

Санитарные узлы
|
|
Рисунок 31. Примеры решения раздевальных, саун, душевых, санитарных узлов для ФОЛ |
|
