4.2. Принципы построения сетей х.25
Сети Х.25 соответствует модели ISO/OSI и называются пакетными сетями. Особенности их построения заключаются в организации верхних уровней: канального, сетевого и транспортного.
4.2.1. Канальный уровень

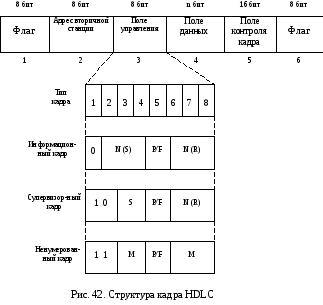

На канальном уровне передача данных осуществляется с помощью протокола HDLC (Hign – Level Data Link Control), разработанного в 1979 году. Структура кадра данных этого протокола приведена на рис. 42. Она включает в себя следующие элементы.
Флаги. Предназначены для выделения начала и конца кадра, имеют двоичный код 01111110.
Адрес вторичной станции. В протоколе HDLC существует одна главная (первичная) станция и несколько подчиненных (вторичных) станций. Первичная станция несет ответственность за инициирование всех переносов данных, а также инициацию канала и управление им.
Станции в HDLC могут передавать и принимать кадры нескольких типов, которые делятся на команды и ответы. Команды передаются от первичной станции ко вторичной. Ответы представляют собой реакцию на команду и передаются в обратном направлении. В HDLC только вторичные станции идентифицируются с помощью адреса. Адрес, входящий в состав кадра, является адресом вторичной станции, участвующей в соответствующем обмене. Первичная станция передает команду с адресом той вторичной станции, которой предназначена эта команда. Вторичная станция передает ответы, содержащие ее адрес и предназначенные первичной станции данные.
Поле управление. Передаваемые кадры делятся на три типа: информационный – значение 0 в бите1; супервизорный определяется значениями битов 1‑4, ненумерованный определяется значениями битов 1‑4 и 6‑8.
В байте управления
информационного кадра указываются
номера
и
передаваемого
и принимаемого кадра, в супервизорных
кадрах указывается только номер
принимаемого кадра. Бит 5 поля управления
называется битом запроса в командах и
битом окончания в ответах. Когда станция
получает команду с битом запроса
,
она обязуется сформировать ответ с
битом окончания
.
Информационные кадры служат для передачи пакетов, представленных в поле данных. Супервизорные кадры используются для восстановления кадров, потерянных из ‑ за искажения информации в канале, а также для управления потоками кадров. Ненумерованные кадры предназначены для установления соединений и разъединения, завершения соответствующих режимов передачи пакетов и для передачи информации о результатах выполнения этих действий.
Поле данных. Содержит передаваемый пакет данных.
Поле контроля кадра. При передаче данных формируется 16‑ти разрядный циклический код (CRC) для позиций 2, 3 и 4, который включается в кадр. При приеме кадра вновь вычисляется контрольный циклический код. Если контрольные циклические коды совпадают, то принятый кадр считается корректным. В противном случае фиксируется искажение принятого кадра. При искажении флагов, разделяющих последовательно передаваемые кадры, два кадра сливаются в один искаженный кадр. Процедура формирования циклических кодов при передаче и приеме гарантирует обнаружение искажения этого типа.
Протокол HDLC
обеспечивает несколько способов
восстановления информационных кадров.
Основной способ ‑ использование тайм
‑ аута. Когда супервизорные кадры
подтверждают прием информационных
кадров, таймер перезапускается на
величину тайм ‑ аута. Номер
,
полученный вторичной станцией,
подтверждает прием всех кадров с
номерами, меньшими
.
Если тайм ‑ аут закончился, то вторичная
станция начинает повторную передачу
кадров, прием которых не подтвержден.
Для повышения эффективности использования
канала предусмотрена посылка отрицательных
квитанций: супервизорных кадров «Отказ»
и «Селективный отказ». Если принятый
кадр искажен из-за ошибки, обнаруженной
с помощью циклического суммирования,
первичная станция, не дожидаясь окончания
тайм ‑ аута, посылает отрицательную
квитанцию «Отказ», содержащую номер
ожидаемого кадра
,
и ждет поступления информационного
кадра с этим номером. При этом все
поступающие кадры с большими номерами
игнорируются принимающей станцией.
Эффективность использования канала
еще более повышается за счет селективной
отбраковки. В этом случае станция,
ожидающая кадр
и получившая кадр
,
принимает его и последующие кадры,
извещая передающую станцию супервизорным
кадром «Селективный отказ» о потере
кадра
.
В ответ на команду «Селективный отказ»
передающая станция повторно передает
потерянный кадр. Отрицательные квитанции
«Отказ» и «Селективный отказ» не
исключают необходимость в тайм ‑
ауте, поскольку квитанции могут быть
потеряны в канале.
Для разъединения связи между станциями используется ненумерованный кадр с командой «Разъединить», подтверждаемый ответом «Подтверждение».
