1.2.2. Двухфазное короткое замыкание

Принципиальная схема этого режима приведена на рис. 1.9,а. При КЗ между фазами В и С имеют место следующие граничные условия:

- в точке КЗ напряжения поврежденных фаз U_B=U_C;

- ток КЗ неповрежденной фазы I_A=0;

- токи КЗ поврежденных фаз I_B= -I_C.

Поскольку точка КЗ не имеет связи с землей, токов и напряжений нулевой последовательности не будет.

Комплексная схема замещения (рис. 1.9,б) включает в себя эквивалентные схемы прямой Z₁ и обратной Z₂ последовательностей. Сопротивления этих схем соединены последовательно. Ток обратной последовательности I_A2 направлен встречно току прямой последовательности I_A1.

На основании граничных условий, комплексной схемы замещения, законов электротехники и соотношений (1.5) построены векторные диаграммы напряжений (рис. 1.9,в) и токов (рис. 1.9,г) в точке двухфазного КЗ.

а) б)

в) г)

Рис. 1.9. Принципиальная схема (а), комплексная схема замещения (б), векторные диаграммы напряжений (в) и токов (г) при двухфазном КЗ фаз С и В

1.2.3. Однофазное короткое замыкание

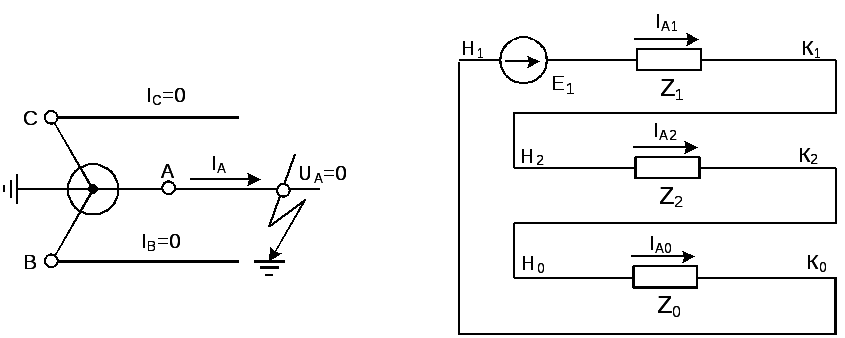

Принципиальная схема этого режима показана на рис.1.10,а. При КЗ фазы А имеют место следующие граничные условия:

токи КЗ неповрежденных фаз I_B=0, I_C=0;

в точке КЗ напряжение поврежденной фазы U_A=0.

Комплексная схема замещения (рис. 1.10,б) включает в себя эквивалентные схемы прямой Z₁, обратной Z₂ и нулевой последовательностей Z₀. Сопротивления этих схем соединены последова­тельно, поэтому имеет место равенство векторов токов I₁=I₂=I₀.

На основании граничных условий, комплексной схемы замещения, законов электротехники и соотношений (1.5) построены векторные диаграммы напряжений (рис. 1.10,в) и токов (рис. 1.10,г) в точке однофазного КЗ.

а) б)

в) г)

Рис. 1.10. Схема (а), комплексная схема замещения (б), векторные диаграммы напряжений (в) и токов (г) при однофазном КЗ фазы А

1.2.4. Двухфазное короткое замыкание на землю

Принципиальная схема этого режима показана на рис.1.11,а. При КЗ на землю фаз В и С имеют место следующие граничные условия:

- в точке КЗ напряжения поврежденных фаз U_B=0, U_C=0;

- ток КЗ в неповрежденной фазе I_A=0.

Комплексная схема замещения (рис. 1.11,б) включает в себя эквивалентные схемы прямой Z₁, обратной Z₂ и нулевой последовательностей Z₀.

а) б)

в) г)

Рис. 1.11. Принципиальная схема (а), комплексная схема замещения (б), векторная диаграмма напряжений (в) и токов (г) при двухфазном КЗ на землю фаз С и В

Сопротивления эквивалентных схем обратной Z₂ и нулевой Z₀ последовательностей соединяются между собой параллельно. Схемы всех последовательностей соединяются так, чтобы токи обратной I_A2 и нулевой I_A0 последовательностей были направлены противоположно по отношению к току прямой последовательности I_A1.

На основании граничных условий, комплексной схемы замещения, законов электротехники и соотношений (1.5) построены векторные диаграммы напряжений (рис. 1.11,в) и токов (рис. 1.11,г) в точке двухфазного КЗ на землю.
