Химические пробоотборники

ПОГЛОТИТЕЛИ ТУ 9452-016-00480514-95 Предназначены для поглощения, промывки, очистки газов. Выпускаются поглотительные приборы следующих типов: простой, поглотитель с пористой пластиной, Рыхтер, Полежаева, Петри, Зайцева, Яворской.

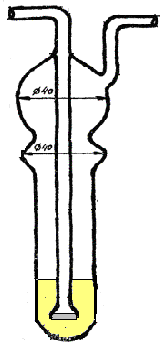

Рис.5. Простой поглотитель

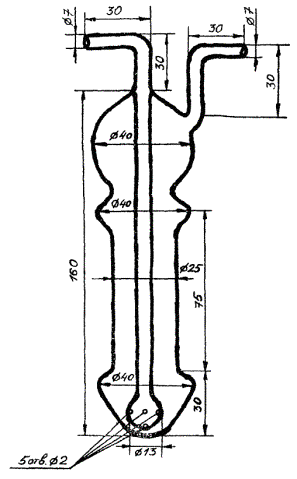

Рис. 6. Поглотитель с пористой пластинкой

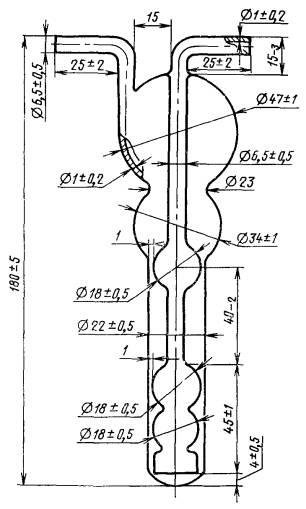

Рис.7. Поглотитель Рыхтер

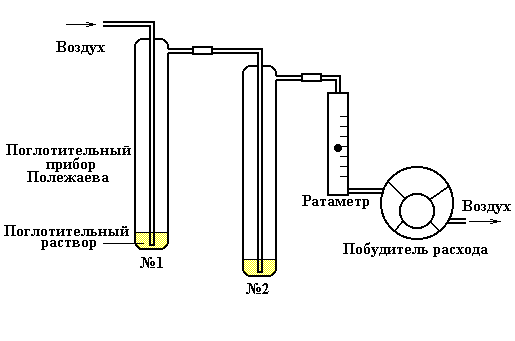

Рис. 8. Связка поглотителей для повышения эффективности отбора

Имеют сравнительно небольшой коэффициент поглощения, поэтому при анализе часто устанавливаются по 2-3 в связке (Рис. 8.).

Часто поглотители объединяются в системы для большего удобства в работе.

Устройство ПГА состоит из четырех поглотительных приборов и воздуховодов с четырьмя запирающими кранами. Все компоненты размещены в компактном корпусе, имеющем один входной штуцер и четыре выходных. Через входной штуцер осуществляется забор пробы воздуха. При применении в постах (станциях) входной штуцер подключается к внешней системе воздухозабора. Выходные штуцеры используются для подключения аспиратора. Для удобства транспортировки устройство оснащено съемной крышкой с замками и откидывающейся ручкой для его переноски.

Принцип действия – отбор проб в поглотительные приборы (барботер с раствором и/или трубка с сорбентом). Отбор пробы осуществляется аспирацией исследуемого воздуха через поглотительный прибор.

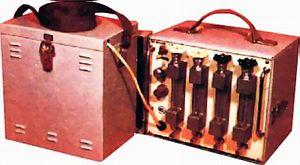

Рис. 9. Устройство ПГА

Газовый пробоотборник (Аспиратор) ОП-442ТЦ предназначен для отбора проб воздуха и (или) газа с заданным объемным расходом при выполнении газоаналитических измерений. Аспиратор позволяет отбирать пробу заданного объема, рассчитываемого по установленным значениям расхода и времени прокачки при контроле атмосферного воздуха и воздуха рабочей зоны.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Задание расхода газа в диапазоне	0,2 - 20 л/мин
Диапазон измеряемых расходов 1, 2 каналов	0,2 - 1 л/мин
3, 4 каналов	5 - 20 л/мин
Дискретность задания расхода газа в диапазоне 0,2 - 1 л/мин	0,2 л/мин
5 - 20 л/мин	5 л/мин
Предел основной приведенной погрешности задания расхода	 5%
Допускаемое значение перепада давления на поглотителе: для канала 0,2 - 1,0 л/мин	15 (0,15) кПа (кгс/см2)
для канала 5,0 - 20 л/мин	2,0 (0,02) кПа (кгс/см2)
Питание	220В, 50Гц или =12В
Потребляемая мощность	50 Вт
Габаритные размеры	280х240х280 мм
Масса	7,2 кг

Аспиратор ОП-442ТЦ отвечает всем требованиям создания пробоотборных средств: • малые габариты и масса, что гарантирует мобильность и возможность его размещения непосредственно в зоне отбора; • использование различных источников питания в зависимости от условий отбора проб, выполнение разнообразных программ отбора по времени и расходу воздуха; • высокая точность задания и поддержания расходов и объемов отбираемых проб; • возможность применения поглотительных средств (концентрационные трубки с сорбентами, поглотительные сосуды усложненной конструкции, фильтры и их различные сочетания , обеспечение соответствующего современным требованиям уровня автоматизации.

Рис.10. Аспиратор ОП-442ТЦ

Электроаспиратор ЭА-1А предназначен для аспирационного отбора разовых проб пыли и газообразных загрязнений атмосферного воздуха с целью последующего химического анализа.

Принцип действия электроаспиратора заключается в протягивании анализируемого воздуха через поглотительные приборы. Улавливание пыли и сажи производится на фильтрующие материалы, закрепленные в специальных патронах. Количество каналов для отбора проб воздуха - 4 Суммарный расход воздуха, обеспечиваемый электроаспиратором, л/мин, не менее 8. Диапазон измерений встроенных расходомеров: 1 и 2 канал 1- 4 л\мин 3 и 4 канал 0,25- 1 л\мин Предел допускаемой основной приведенной погрешности измерения расхода воздуха по каждому каналу от верхнего предела измерения, % ±5 Режим работы - циклический Длительность отбора разовых проб воздуха (рабочий период) 20- 40 мин перерыв 20- 30 мин Мощность, потребляемая электроаспиратором, ВА, не более 50 Напряжение питания, В, 12+25%-10% Количество аккумуляторов в блоке - 10 Габаритные размеры блока аспирации, мм, не более 270х230х230 Масса, кг, не более 9

Рис.11. Электроаспиратор ЭА-1А
