Дискретные входы.
Для контроля состояния внешнего оборудования, диагностики работоспособности системы, а также подключения внешних устройств управления состоянием контроллера предусмотрены восемь дискретных входов (DI1...DI8), предназначенных для подключения контактных датчиков типа «сухой контакт» или транзисторные ключи (n-p-n типа).
В качестве датчиков типа «сухой контакт» могут быть использованы различные выключатели, кнопки, концевые выключатели, контакты реле и т.д.
Для каждого дискретного входа в зависимости от типа подключенного к нему датчика (нормально замкнутый или нормально разомкнутый) пользователь задает логику его обработки в соответствующем разряде параметра «Логика Дискр.Вх».
Сигналы на дискретные входы формируются в результате замыкания (размыкания) внешних контактов.
С целью фильтрации от помех, а также подавления дребезга контактов в модуле дискретных входов контроллера реализован параметр «Пост.Ф.ДребКонт», который задает время задержки переключения дискретного входа.
Интерфейсы святи.
В контроллере ПЛК63 установлены модули интерфейсов RS-485 и RS-232 для организации работы контроллера по стандартным протоколам ОВЕН и ModBus. Интерфейс RS-232 также предназначен для связи со средой программирования CoDeSys.
Рисунок 6 – Габаритный чертеж корпуса для крепления на DIN-рейку 35 мм
Рисунок 7 – Вид лицевой панели контроллера и расположение контактов.
Рисунок8 – Подключение датчиков к дискретным входам
Примечания:
1) Группа входов С1…С4 и С5…С8 гальванически развязаны.
2) Можно использовать встроенный блок питания: один общий или два разных.
3) При использовании одного БП клеммы Comm необходимо объединить.
Рисунок9 – Подключение термометра сопротивления или резистивного датчика по трехпроводной схеме
Рисунок 10 – Подключение резистивного датчика по двухпроводной схеме
Рисунок 11 – Подключение активного датчика с выходом в виде напряжения 0...1 В
Рисунок 12 – Подключение активного датчика с токовым выходом 0...5 мА или 0(4)...20 мА (Rш = 100,0 Ом ± 0,1%)

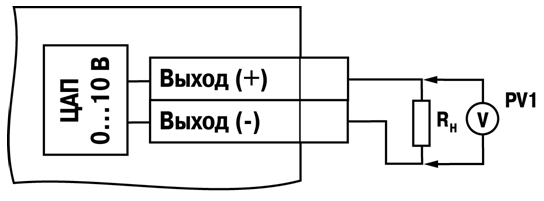

Рисунок 13 – Схема подключения нагрузки к ВЭ типа У. Rн > 2 кОм

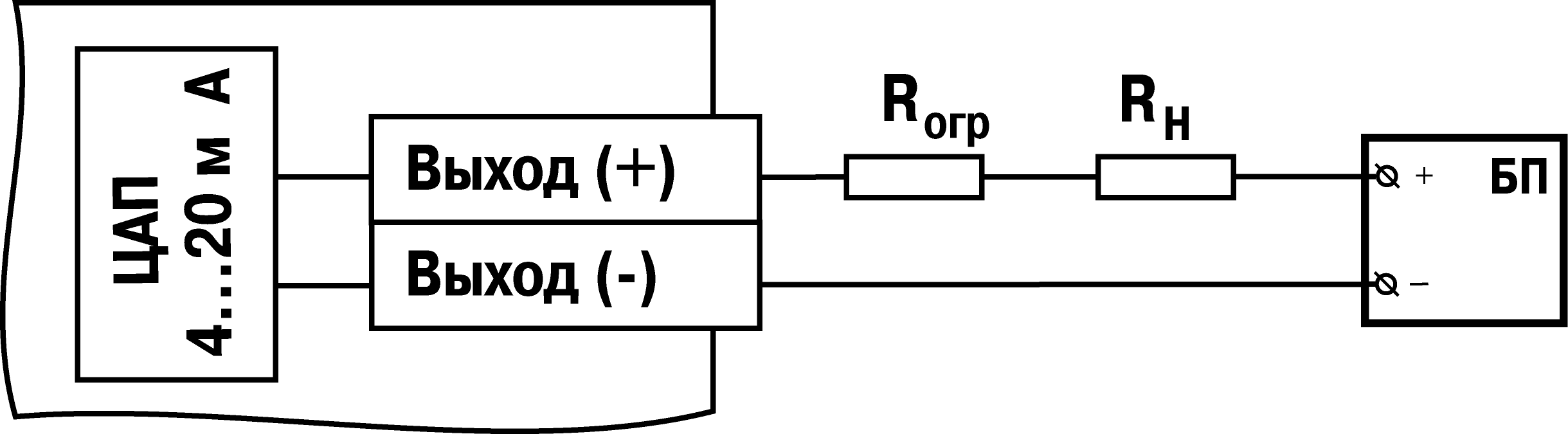

Рисунок 14 – Схема подключения нагрузки к ВЭ типа И
Рисунок 15 – Схема подключения нагрузки к ВЭ типа Р
Рисунок 16 – Схема подключения нагрузки к ВЭ типа К
Рисунок 17 – Схема подключения нагрузки к ВЭ типа С
Рисунок 18 – Схема подключения нагрузки к ВЭ типа С двух тиристоров, подключенных встречно-параллельно
Рисунок 19 – Схема подключения нагрузки к ВЭ типа Т
Рисунок 20 – Схема подключения нагрузки к ВЭ типа Р (для первого ВЭ)
Рисунок 21 – Схема подключения модуля МР1 к ПЛК63
1.3.2. Блок управления реверсивным механизмом бурм-220.
Назначение.
Блок управления реверсивным механизмом (БУРМ-220) предназначен для применения в системах автоматического регулирования в качестве бесконтактного устройства управления асинхронными электродвигателями исполнительных механизмов типа МЭО, электромагнитными пусковыми устройствами, трёхходовыми клапанами.
Рисунок 22- Общий вид блока управления реверсивным механизмом БУРМ.
Технические характеристики.
Питание нагрузки 220 В (+10/15) %, 50±1 Гц
Ток по входам в открытом состоянии не более 10 мА
Действующие значения коммутируемого тока:
при 100% времени включения 0.5 А (непрерывно)
при 25% времени включения 2А(длительность непрерывного
включения менее 100 сек)
Пауза между размыканием и замыканием
ключей при мгновенном реверсе, не менее 0.05 с
Питание блока 220 В (+10/!15) %, 50±1 Гц
Условия эксплуатации: Закрытые взрывобезопасные помещения
без агрессивных паров и газов
Температура 0...50 °С
Влажность 80% при 35 °С
Атмосферное давление 86...106.7 кПа
Габариты 89х55х149 мм
Масса, не более 1 кг
Таблица 4 – Назначение, вид и характеристики входных сигналов.
|
Наименование входного сигнала |
Назначение |
Вид сигнала |
Примечание |
|
УПРАВЛЕНИЕ |
Сигнал управления от регулятора Т-424 |
Однополярный сигнал с ШИМ |
Период 1сек Амплитуда импульсов 15...24 В, I ≤ 10 мА |
|
МЕНЬШЕ
БОЛЬШЕ |
Сигналы управления от регулирующего прибора с импульсным выходом по трехпроводной схеме. Сигналы ручного |
Сигналы ручного контактного или бесконтактного ключа |
Ключ МЕНЬШЕ включен, если вход замкнуть Ключ БОЛЬШЕ включен, если вход замкнут |
|
ЗАПРЕТ |
Запрет включения бесконтактных ключей |
Состояние контактного или бесконтактного ключа |
Ключи МЕНЬШЕ, БОЛЬШЕ, ТОРМОЗ закрыты, если вход замкнут |
Сигналы по входам БОЛЬШЕ / МЕНЬШЕ имеют больший приоритет, чем сигнал УПРАВЛЕНИЕ. Основное назначение этих сигналов, ручное или аварийное управление исполнительными механизмами.
Падение напряжения на замкнутых ключах, управляющих входами УПРАВЛЕНИЕ, БОЛЬШЕ, МЕНЬШЕ не должно превышать 0.4 В при токе 10 мА. Ток по всем входам в открытом состоянии не более 10 мА.
Пауза между размыканием и замыканием ключей при мгновенном реверсе не менее 0,05 с.
Вход УПРАВЛЕНИЕ гальванически развязан от остальных частей схемы (Uизол.=500 В).
Все выходные симисторные ключи гальванически развязаны от остальных частей схемы (Uизол.=500 В). Выходные ключи имеют одну общую точку.
Выполняемые функции
В комплекте с универсальным микропроцессорным регулятором Т-424 блок осуществляет преобразование однополярного импульсного сигнала (двухпроводная линия) с широтноимпульсной модуляцией (ШИМ), поступающего с регулятора Т-424, в состояние бесконтактных ключей, обеспечивающих непосредственное подключение реверсивных исполнительных устройств по трехпроводной линии.
Рисунок 23 -Схема подключения блока при работе в комплекте с регулятором
В комплекте с регуляторами, формирующими раздельные сигналы управления (трёхпроводная линия), блок преобразует эти сигналы управления в состояние бесконтактных ключей, обеспечивающих непосредственное подключение реверсивных исполнительных устройств. В этом случае блок работает как усилитель.

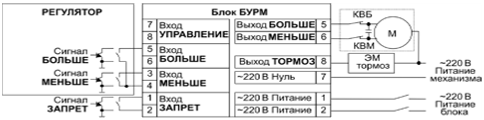

Рисунок 24- Схема подключения блока при работе в комплекте с регулятором с импульсным выходом по трёхпроводной схеме.
Общие функции:
- Формирование паузы между реверсивными включениями не менее 50 мс.
- Управление электромагнитным ТОРМОЗОМ.
- Ручное управление реверсивным механизмом как со встроенной клавиатуры, так и внешними сигналами.
- Блокировка включения исполнительного механизма при наличии сигнала ЗАПРЕТ.
