13.4 Коническо-цилиндрические редукторы

В двухступенчатых коническо-цилиндрических редукторах (рис. 40, 41, 42) коническая пара может иметь прямые, косые или криволинейные зубья. Цилиндрическая пара также может быть либо прямозубой, либо косозубой. Валы, как правило, устанавливают на подшипниках качения. Редуктор, показанный на рис. 41, приводится в движение от фланцевого электродвигателя, устанавливаемого на корпусе редуктора.

а б в

г

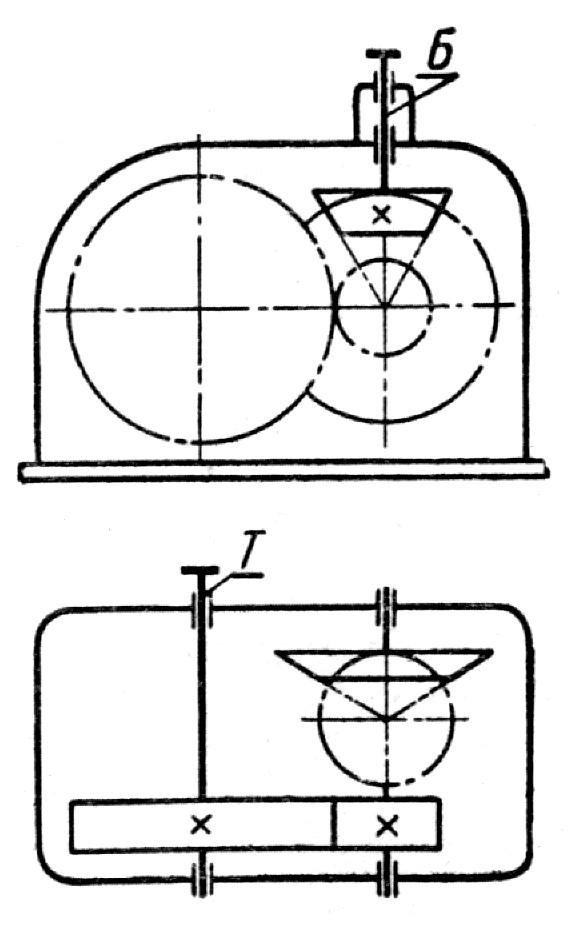

а — кинематическая схема; б и в — варианты общего вида редукторов с литыми корпусами; г — общий вид редуктора со сварным корпусом

Рисунок 40 - Двухступенчатый горизонтальный коническо-цилиндрический редуктор

а б

а — кинематическая схема; б — общий вид

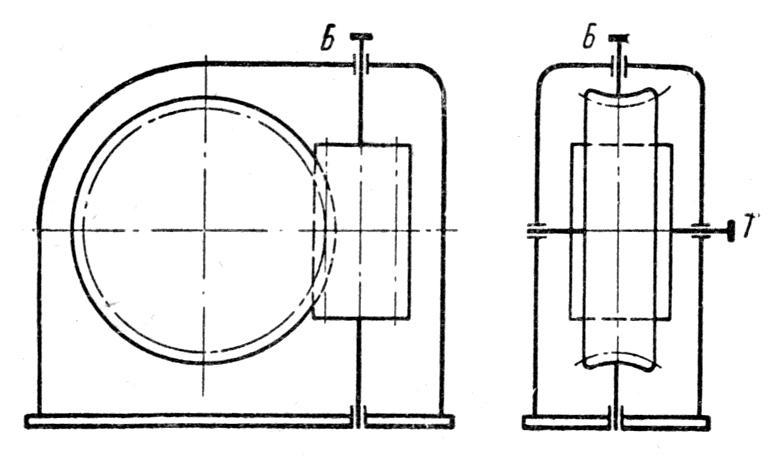

Рисунок 41 - Двухступенчатый коническо-цилиндрический редуктор с вертикальным тихоходным валом

Наиболее употребительным диапазоном передаточных чисел для коническо-цилиндрических двухступенчатых редукторов можно считать 8...15. В качестве максимальных передаточных чисел можно принимать: при прямозубых конических колесах - .

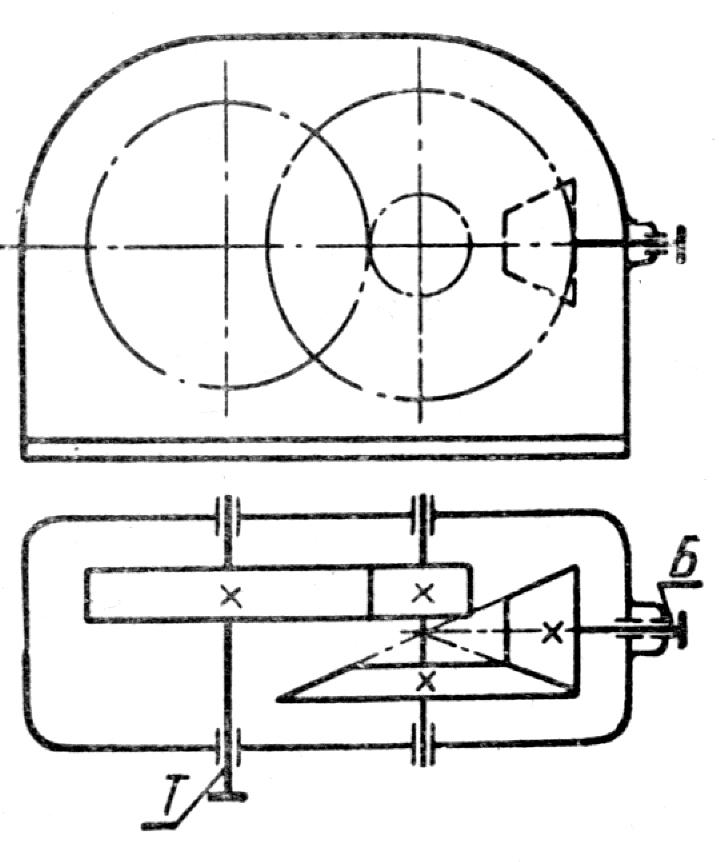

Рисунок 42 - Кинематическая схема двухступенчатого коническо-цилиндрического редуктора с вертикальным быстроходным валом

Трехступенчатые редукторы с одной конической и двумя цилиндрическими ступенями применяют при . Цилиндрические ступени могут быть выполнены по развернутой схеме (рис. 43,а) или соосными (рис. 43,б). Указанные значения передаточных чисел относятся к наиболее употребительным редукторам рассматриваемого типа; максимальное передаточное число , а в отдельных редких случаях .

а б

в

а – кинематическая схема, выполненная по развернутой схеме; б – с соосными цилиндрическими ступенями; в – общий вид редукторов

Рисунок 43 - Трехступенчатые коническо-цилиндрические редукторы

13.5 Червячные редукторы

По относительному положению червяка и червячного колеса различают три основные схемы червячных редукторов: с нижним, верхним и с боковым расположением червяка (рис. 44-46).

а б в

г

а – кинематическая схема; б - общий вид редуктора с разъемным корпусом; в - общий вид редуктора с ребристым разъемным корпусом и искусственным обдувом; г – то же, со снятой крышкой

Рисунок 44 - Червячные редукторы с нижним расположением червяка

а б в

а — кинематическая схема; б — общий вид редуктора с разъемным корпусом; в — общий вид редуктора с неразъемным корпусом

Рисунок 45 - Червячный редуктор с верхним расположением червяка

а б

в г

а – кинематическая схема редуктора с вертикальным валом червячного колеса; б – общий вид редуктора с разъемным корпусом; в - общий вид редуктора с неразъемным корпусом; г - кинематическая схема редуктора с вертикально расположенным червяком

Рисунок 46 - Червячные редукторы с боковым расположением червяка

Искусственный обдув ребристых корпусов обеспечивает более благоприятный тепловой режим работы редуктора (см. рис.44,г).

В редукторах с боковым расположением червяка вал червячного колеса обычно вертикален. Их применяют для привода механизмов поворота, например в поворотных подъемных кранах.

Кинематическая схема редуктора с вертикально расположенным червяком показана на рис. 46,г, редукторы такого типа применяют редко.

При нижнем расположении червяка лучше условия смазки зацепления, при верхнем — меньше вероятность попадания в зацепление металлических частиц — продуктов износа.

Выбор схемы редуктора обычно диктуется удобством компоновки привода в целом. Передаточные числа червячных редукторов обычно колеблются в пределах

В связи со сравнительно невысоким КПД. червячных редукторов применение их для передачи больших мощностей нецелесообразно; кроме того, и габариты их в этом случае получаются весьма большими. Практически червячные передачи применяют для передачи мощности, как правило, не свыше 35...45кВт и в виде исключения - до 150 кВт. В приводных установках, работающих непрерывно, применение червячных редукторов в большинстве случаев не оправдано.
