Датчик

[править]

Материал из Википедии — свободной энциклопедии

Датчик, сенсор (от англ. sensor) — термин систем управления, первичный преобразователь, элемент измерительного, сигнального, регулирующего или управляющего устройства системы, преобразующий контролируемую величину в удобный для использования сигнал. [1]

В настоящее время различные датчики широко используются при построении систем автоматизированного управления.Содержание [убрать]

1 Общие сведения

2 Определения понятия датчик

3 Применение датчиков

4 Классификация датчиков

4.1 Классификация по измеряемому параметру

4.2 Классификация по принципу действия

5 См. также

6 Примечания

7 Ссылки

[править]

Общие сведения

Датчики являются элементом технических систем, предназначенных для измерения, сигнализации, регулирования, управления устройствами или процессами. Датчики преобразуют контролируемую величину (давление, температура, расход, концентрация, частота, скорость, перемещение, напряжение, электрический ток и т. п.) в сигнал (электрический, оптический, пневматический), удобный для измерения, передачи, преобразования, хранения и регистрации информации о состоянии объекта измерений.

Исторически и логически датчики связаны с техникой измерений и измерительными приборами, например термометры, расходомеры, барометры, прибор «авиагоризонт» и т. д. Обобщающий термин датчик укрепился в связи с развитием автоматических систем управления, как элемент обобщенной логической концепции датчик — устройство управления — исполнительное устройство — объект управления. Специальный случай представляет использование датчиков в автоматических системах регистрации параметров, например, в системах научных исследований.

[править]

Определения понятия датчик

Широко встречаются два основных значения:

чувствительный элемент, преобразующий параметры среды в пригодный для технического использования сигнал, обычно электрический, хотя возможно и иной по природе, например — пневматический сигнал;

законченное изделие на основе указанного выше элемента, включающее, в зависимости от потребности, устройства усиления сигнала, линеаризации, калибровки, аналого-цифрового преобразования и интерфейса для интеграции в системы управления. В этом случае чувствительный элемент датчика сам по себе может называться сенсором.

Эти значения соответствуют практике использования термина производителями датчиков. В первом случае датчик это небольшое, обычно монолитное устройство электронной техники, например, терморезистор, фотодиод и т. п., которое используется для создания более сложных электронных приборов. Во втором случае — это законченный по своей функциональности прибор, подключаемый по одному из известных интерфейсов к системе автоматического управления или регистрации. Например, фотодиоды в матрицах (фото) и др.

[править]

Применение датчиков

В последнее время в связи с удешевлением электронных систем всё чаще применяются датчики со сложной обработкой сигналов, возможностями настройки и регулирования параметров и стандартным интерфейсом системы управления. Имеется определённая тенденция расширительной трактовки и перенесения этого термина на измерительные приборы, появившиеся значительно ранее массированного использования датчиков, а также по аналогии — на объекты иной природы, например, биологические. Понятие датчика по практической направленности и деталям технической реализации близко к понятиям измерительный инструмент и измерительный прибор, но показания этих приборов в основном читаются человеком, а датчики, как правило, используются в автоматическом режиме.

[править]

Классификация датчиков

[править]

Классификация по измеряемому параметру

Датчики давления

для измерения абсолютного давления

для измерения относительного давления

Датчики расхода

Механические счетчики расхода

Перепадомеры

Ультразвуковые расходомеры

Ультразвуковые время-импульсные

Ультразвуковые фазового сдвига

Ультразвуковые доплеровские

Ультразвуковые корреляционные

Электромагнитные расходомеры

Кориолисовые расходомеры

Вихревые расходомеры

Уровня

Поплавковые

Ёмкостные

Радарные

Ультразвуковые

Температуры

Термопара

Термометр сопротивления

Пирометр

Датчик концентрации

Кондуктометры

Радиоактивности (также именуются детекторами радиоактивности или излучений)

Ионизационная камера

Датчик прямого заряда

Перемещения

Абсолютный шифратор

Относительный шифратор

Положения

Контактные

Бесконтактные

Фотодатчики

Фотодиод

Фотосенсор

Датчик углового положения

Датчик вибрации

Датчик Пьезоэлектрический

Датчик вихретоковый

Датчик механических величин

Датчик относительного расширения ротора

Датчик абсолютного расширения

Датчик дуговой защиты

[править]

Классификация по принципу действия

Оптические (фотодатчики)

Магнитоэлектрические (На основе эффекта Холла)

Пьезоэлектрические

Тензо преобразователь

Ёмкостной датчик

Потенциометрический датчик

Индуктивный датчик

[править]

См. также

Измерительный преобразователь

Аварийная защита

Интегральные датчики температуры National Semiconductor

Рубрика: Датчики

Статьи по схожей тематике: National Semiconductor, Датчики температуры

Евгений Иванов

В статье рассмотрены различные типы интегральных датчиков температуры National Semiconductor – американской компании, основанной в 1959 году и являющейся одной из создателей рынка полупроводников.

Cегодня National Semiconductor - это один из ведущих производителей аналоговых компонентов с высоким уровнем технических решений и характеристик. За 2006 год оборот компании превысил 5,6 млрд. долларов, штат сотрудников составляет свыше 8000 человек. National Semiconductor имеет сильные позиции в области интегральных датчиков температуры и на сегодняшний момент удерживает порядка 15% мирового рынка в данной области. Можно отметить привлекательную стоимость датчиков этого знаменитого производителя, по сравнению с аналогичными продуктами конкурентов.

Интегральные датчики температуры отличаются от других типов термодатчиков тем, что работают в диапазоне, обычно ограниченном температурой от -55 до 150°С. Часть интегральных датчиков температуры имеет указанный диапазон измерения, часть имеет более узкий диапазон, что обусловлено либо используемым типом корпуса, либо сделано для снижения стоимости. Самой главной отличительной особенностью интегральных датчиков по сравнению с другими типами датчиков температуры является их богатая функциональность. Интегральный кремниевый датчик температуры включает в себя термочувствительный элемент - первичный преобразователь температуры и схему обработки сигнала, выполненные на одном кристалле и заключенные в единый корпус. В отличие от использования термопар, в данном случае отсутствует необходимость разрабатывать схему компенсации холодного спая и схему линеаризации выходного сигнала. Также нет необходимости разрабатывать и применять внешние схемы компараторов или АЦП для преобразования аналоговых сигналов в логические уровни или цифровой код на выходе - все эти функции уже встроены в некоторые серии интегральных датчиков температуры.

Датчики температуры NSC можно разделить на пять групп:

датчики температуры с аналоговым выходом;

датчики температуры с цифровым выходом;

термостаты;

датчики температуры с выносным диодом;

датчики температуры с функциями управления.

Интегральные датчики температуры с аналоговым выходом имеют линейный характер функции выходного напряжения от температуры, причем зависимость может быть как прямая, так и обратная, соответственно знак чувствительности у этих групп разный.

Рассмотрим теперь несколько характерных представителей датчиков температуры от NSC более подробно.

Датчики температуры с выходом по напряжению могут иметь различную градуировку - по шкале Кельвина либо по шкале Цельсия. Датчики LM135, LM235, LM335 имеют выходное напряжение пропорциональное абсолютной температуре с номинальным значением температурного коэффициента составляющим 10 мВ/°К. При этом номинальное выходное напряжение при 0°С составляет 2,73 В, и 3,73 В при 100°С. Обычно эти датчики включаются по схеме, представленной на рисунке 1. Третий вывод позволяет осуществлять подстройку точности, для этого используется подстроечный резистор. Температурная погрешность датчика LM135 без использования подстроечного резистора в диапазоне температур измерения -55...150°С составляет ±2,7°С, а с внешним подстроечным резистором уменьшается до ±1°С в рамках всего рабочего диапазона.

Рис. 1. Типовая схема включения датчика LM335

Рис. 2. Типовая схема включения датчика LM50, имеющего смещение выходного напряжения

Датчики LM35 и LM45 имеют выходное напряжение, пропорциональное шкале Цельсия (Кт = 10 мВ/°С). При температуре 25°C эти датчики имеют на выходе напряжение 250 мВ, а при 100°С на выходе - 1,0 В. Эти датчики могут применяться и для измерения отрицательных температур. Для этого используется согласующий резистор, который включается между выходным выводом и напряжением «ниже земли». Датчик LM50 является «однополярным», потому что он, в отличие от LM35 и LM45, может измерять отрицательные температуры без использования смещения. Этот датчик имеет чувствительность 10 мВ/°С и смещение на выходе 500 мВ (см. рис. 2). Таким образом, на выходе будет 500 мВ при 0°С, 100 мВ при -40°С и 1,5 В при 100°С.

Датчик LM60 похож на предыдущую рассмотренную модель LM50, но предназначен для применения в схемах с батарейным питанием порядка 2,7 В. Значение тока утечки 110 мкА достаточно мало, что делает его привлекательным для использования в подобных задачах. Чувствительность этого датчика составляет 6,25 мВ/°С, а смещение выходного напряжения - 424 мВ. В результате выходное напряжение при 0°С составляет 424 мВ, 174 мВ при -40°С и 1,049 В при 100°С.

Необходимо отметить, что в линейке есть датчики и с токовым выходом. Несмотря на то, что в оригинальной технической документации LM134/LM234/LM334 называется регулируемым источником тока, это датчик температуры с токовым выходом, пропорциональным абсолютной температуре. Чувствительность данного датчика задается одним внешним резистором Rуст. в пределах от 1 до 3 мкА/°С (см. рис. 3). Типичная величина чувствительности составляет 1мкА/°С. Подстройка чувствительности может улучшить точность измерения во всем рабочем диапазоне температур. Напряжение питания данных датчиков может варьироваться от 1 до 40 В.

Рис. 3. Типовая схема включения датчика LM134

Параметры датчиков температуры с аналоговым выходом можно сравнить в сводной таблице 1.

Таблица 1. Датчики температуры с аналоговым выходом Наиме-

нование Температур-

ный диапа-

зон, °C Точ-

ность,

±°C Чувстви-

тельность,

мВ/°C UПИТ, В IПИТ,

мкА Тип корпуса

LM19C -55...130 3,5 -11,7 2,4...5,5 10,0 TO92-3

LM20B -55...130 2,5 -11,7 2,4...5,5 10,0 SC70-5

LM20C -55...130 5,0 -11,7 2,4...5,5 10,0 SC70-5

LM20S -40...125 3,5 -11,7 2,4...5,5 10,0 Micro SMD-4

LM20EP -55...130 4,0 -11,7 2,4...5,5 10,0 SC70-5

LM34A -50...300°F 2,0°F 10,0 мВ/°F 5,0...30,0 163,0 TO46-3

LM34CA -40...230°F 3,0°F 10,0 мВ/°F 5,0...30,0 142,0 TO46-3, TO92-3

LM34D -32...212°F 4,0°F 10,0 мВ/°F 5,0...30,0 159,0 SO-8, TO46-3, TO92-3

LM35 -55...150 1,5 10,0 4,0...30,0 105,0 TO46-3

LM35A -55...150 1,0 10,0 4,0...30,0 105,0 TO46-3

LM35C -40...110 1,5 10,0 4,0...30,0 91,0 TO46-3, TO92-3

LM35CA -40...100 1,0 10,0 4,0...30,0 91,0 TO46-3, TO92-3

LM35D 0...100 1,5 10,0 4,0...30,0 91,0 SO-8, TO46-3, TO220-3, TO92-3

LM45B -20...100 2,0 10,0 4,0...10,0 160,0 SOT23-3

LM45C -20...100 3,0 10,0 4,0...10,0 160,0 SOT23-3

LM50B -25...100 2,0 10,0 4,5...10,0 180,0 SOT23-3

LM50C -40...125 3,0 10,0 4,5...10,0 180,0 SOT23-3

LM60B -25...125 3,0 6,25 2,7...10,0 125,0 SOT23-3, TO92-3

LM60C -40...125 4,0 6,25 2,7...10,0 125,0 SOT23-3, TO92-3

LM61B -25...85 3,0 10,0 2,7...10,0 155,0 SOT23-3, TO92-3

LM61С -30...100 4,0 10,0 2,7...10,0 155,0 SOT23-3, TO92-3

LM62B 0...90 +2,5/-2,0 15,6 2,7...10,0 165,0 SOT23-3

LM62C 0...90 +4,0/-3,0 15,6 2,7...10,0 165,0 SOT23-3

LM135 -55...150 2,0 10,0 - >400,0 TO46-3

LM135A -55...150 1,3 10,0 - >400,0 TO46-3

LM235 -40...125 2,0 10,0 - >400,0 TO46-3

LM235A -40...125 1,3 10,0 - >400,0 TO46-3

LM335 -40...100 4,0 10,0 - >400,0 SO-8, TO46-3, TO92-3

LM335A -40...100 2,0 10,0 - >400,0 TO46-3

LM94021 -50...150 1,5 -5,5...-13,6 регул 1,5...5,5 9,0 SC70-5

LM94022 -50...150 1,5 -5,5...-13,6 регул 1,5...5,5 5,4 SC70-5

Вторая группа датчиков в классификации - это датчики температуры с цифровым выходом. Основные технические параметры датчиков этих серий сведены в таблицу 2.

Таблица 2.

Датчики температуры с Цифровым выходом Наименование Диапазон измеряемых темпе

ратур, °C Точность измерения во всем диапазоне Температур;

°C Раз-

реше-

ние,

бит** Раз-

реше-

ние,

°C Uпит, В Iпит,

мкА Ре-

жим энер-

го-

сбе-

ре-

же-

ния Тип корпуса Интерфейс

LM70 -55...150 +3,5/-2 11 0,125 2,65...5,5 260 + LLP-8

MSOP-8 SPI

MICROWIRE

LM71 -40...150 +3,5/-2 14 0,03125 2,65...5,5 300 - LLP-6

SOT23-5 SPI

MICROWIRE

LM73 -40...150 ±2 14 0,03125 2,7...5,5 320 + SOT23-6 I2C

SMBus

LM74 -55...150 ±3 13 0,0625 2,65...5,5 265 + SO-8

Micro SMD-4 SPI

MICROWIRE

LM75 -55...125 ±3 9 0,5 3,0...5,5 250 + SOP-8

MSOP-8 I2C

LM76 -55...150 ±1* 13 0,0625 3,0...5,5 250 + SOP-8 I2C

LM77 -55...125 ±3 10 0,5 3,0...5,5 250 + SOP-8

MSOP-8 I2C

LM92 -55...150 ±1,5* 13 0,0625 2,7...5,5 350 + SOP-8 I2C

LM95010 -20...125 ±2 10 0,25 3,0...3,6 500 + MSOP-8 SensorPath BUS

LM95071 -40...150 ±2 14 0,03125 2,4...5,5 280 + SOT23-5 SPI

MICROWIRE

*- точность соответствует более узкому температурному диапазону

**- включая биь знака температуры

Рассмотрим функциональный состав датчика этой группы на примере LM75. В состав входит непосредственно сам термочувствительный элемент, дельта-сигма АЦП, двухпроводной цифровой последовательный интерфейс I2C и регистры управления работой (см. рис. 4). Температура измеряется постоянно, и может быть считана в любой момент времени. Существует возможность использования LM75 в качестве монитора температуры, который следит за ее изменениями и при выходе значения температуры за установленный предел, выдает логический сигнал на выходе - высокий или низкий уровень (знак можно задать). Таким образом, LM75 может являться ядром при построении системы управления температурой. Данные представляются 9-битным словом, из них один бит отводится на знак. Таким образом, разрешающая способность составляет 0,5°С. Погрешность данного датчика в диапазоне температур -25...100°С составляет ±2°С, а в диапазоне -55...125°С составляет ±3°С.

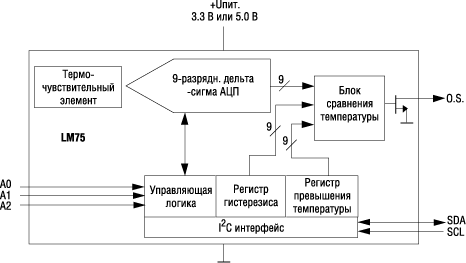

Рис. 4. Схема электрическая функциональная датчика LM75

Таблица 3. Интегральные термостаты с заводскими установками температуры срабатывания Наименование Темпе-

ратура

срабаты-

вания,

°C Диапазон

рабочих

темпера-

тур, °C Точ-

ность,

±°C Чувст-

витель-

ность,

мВ/°C UПИТ, В IПИТ,

мкА Тип

корпуса

LM26CIM5-NPA 45 -55...125 3,0 -10,82 2,7...5,5 40,0 SOT23-5

LM26CIM5-PHA 50 -55...125 3,0 -10,82 2,7...5,5 40,0 SOT23-5

LM26CIM5-RPA 65 -55...125 3,0 -10,82 2,7...5,5 40,0 SOT23-5

LM26CIM5-SHA 70 -55...125 3,0 -10,82 2,7...5,5 40,0 SOT23-5

LM26CIM5-SPA 75 -55...125 3,0 -10,82 2,7...5,5 40,0 SOT23-5

LM26CIM5-TPA 85 -55...125 3,0 -10,82 2,7...5,5 40,0 SOT23-5

LM26CIM5-VHA 90 -55...125 3,0 -10,82 2,7...5,5 40,0 SOT23-5

LM26CIM5-VPA 95 -55...125 3,0 -10,82 2,7...5,5 40,0 SOT23-5

LM26CIM5-XHA 100 -55...125 3,0 -10,82 2,7...5,5 40,0 SOT23-5

LM26CIM5-XPA 105 -55...125 3,0 -10,82 2,7...5,5 40,0 SOT23-5

LM26CIM5-YHA 110 -55...125 3,0 -10,82 2,7...5,5 40,0 SOT23-5

LM26CIM5-YPA 115 -55...125 3,0 -10,82 2,7...5,5 40,0 SOT23-5

LM26CIM5-ZHA 120 -55...125 3,0 -10,82 2,7...5,5 40,0 SOT23-5

LM27CIM5-1HJ 130 -40...150 3,0 -10,82 2,7...5,5 40,0 SOT23-5

LM27CIM5-2HJ 140 -40...150 3,0 -10,82 2,7...5,5 40,0 SOT23-5

Следующую группу датчиков температуры составляют интегральные термостаты (таблица 3). Эта группа представлена четырьмя сериями: LM26, LM27, LM56 и LM66. Эти серии, кроме LM56, имеют заводские установки - величину пороговой температуры, по достижении которой выходной сигнал меняет свое логическое состояние. Рассмотрим подробнее работу термостата LM56 (см. таблицу 4), который позволяет задавать температуру срабатывания. Этот термостат содержит термосенсор (так же, как LM60), источник опорного напряжения 1,25 В и два компаратора с предустановленным температурным гистерезисом. Встроенный стабилизатор напряжения обеспечивает работу этого термостата в диапазоне от 2,7 до 10 В. Потребляемый ток составляет менее 200 мкА, поэтому данный термостат относится к разряду малопотребляющих. Внутренний термосенсор дает на выходе 6,2 мВ на градус. Смещение выходного напряжения составляет 395 мВ. Три внешних резистора задают уровни для двух компараторов (см. рисунок 5).

Таблица 4. Термостаты с возможностью установки 2 контролируемых температур с помощью 3 внешних резисторов Наимено-

вание Темпера-

тура

срабаты-

вания,

°C Диапазон

рабочих

темпера-

тур, °C Точ-

ность,

±°C Чувст-

витель-

ность,

мВ/°C UПИТ, В IПИТ,

мкА Тип корпуса

LM56B -40...125 -40...125 2,0 6,2 2,7...10,0 200,0 SOIC-8, MSOP-8

LM56C -40...125 -40...125 3,0 6,2 2,7...10,0 200,0 SOIC-8, MSOP-8

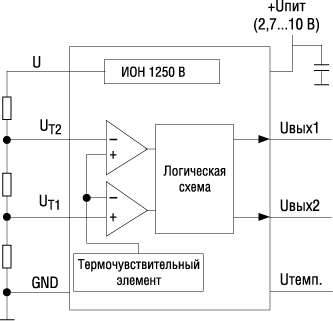

Рис. 5. Схема электрическая функциональная термостата LM56

Соответствие выходных напряжений, поясняющее принцип работы, представлено на рисунке 6.

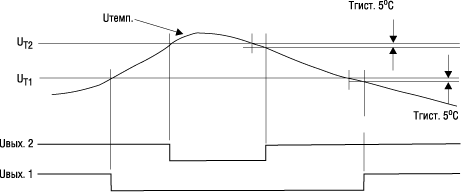

Рис. 6. Диаграмма выходных напряжений LM56

Таблица 5. Внешний вид корпусов термодатчиков Micro SMD-4 SC70-5 SOT23-3 TO92-3 TO46-3 SO-8

На сайте производителя содержится большое количество полезной для разработчиков информации. Это и подробная техническая документация - «datasheets», и документы по применению, и даже теоретическая часть. Также на сайте имеется свободная он-лайн система эмуляции электрических схем WEBENCH.

Получение технической информации, заказ образцов, поставка -

Датчики температуры

Для того, чтобы наиболее оптимально контролировать температуру во время протекания производственных процессов в промышленных системах необходимы датчики температуры. Эти полезные контрольно-измерительные приборы имеют множество модификаций как по назначению, так и по своим конструктивным особенностям — ведь нужно измерять температуру жидкостей, газов, твердых и сыпучих тел. Из данного материала вы узнаете, какие виды датчиков температуры представлены сегодня на российском рынке, каковы их негативные и положительные стороны, для каких выполнения каких задач они изначально создавались.

Раз вы находитесь на странице сайта компании «КИП-сервис», занимающейся продажей широкого спектра контрольно-измерительных приборов и средств автоматизации, значит вас в первую очередь интересует покупка датчиков температуры, применяемых в промышленности. Основная классификация датчиков температуры разделяет их на следующие типы:

Газовые и жидкостные термометры — являются первыми приборами подобного рода. Принцип работы термометров основан на свойстве жидкости расширяться при повышении температуры. Жидкостные термометр чаще всего изготавливаются с наполнением спиртом или ртутью. Для измерения аномальных температур используются галлий или неон. Переход вещества из жидкого состояния в газообразное используется в газовых термометрах. При давлении расширяющегося газа на мембрану, происходит замыкание необходимого электроконтакта.

Кремниевые температурные датчики — их работа основана на зависимости сопротивления полупроводника «кремний» от температуры. Рабочих диапазон данных приборов находится в пределах -50°С до +150°С., в котором они показывают отличные эксплуатационные характеристики. У кремниевых датчиков температуры нет проблем с калибровкой, а также с совместимостью с различными типами выходных интерфейсов. Идеально подходя для промера температуры внутри электронной техники. Рабочий диапазон жидкостных и газовых термометров широк — от -200°С до +500°С. Наиболее часто данный тип датчиков температур применяется для визуального контроля в холодильном оборудовании и нагревательных приборах.

Датчики температуры биметаллические — название отражает особенности конструкции. Этот тип измерительных приборов основан на двух скрепленных пластинах различных металлов. Принцип работы основан на различных значениях коэффициента температурного расширение при одинаковой температуре. Пластинки металлов изгибаются при изменении температурного окружения, посредством чего влияют на контакт или на измерительную стрелку. Рабочий диапазон биметаллических датчиков температуры — от -40°С до +550°С. Лучше всего они подходят для снятия значений температуры в поверхности твердых тел. Популярны они из-за своей низкой цены и повышенной надежности. Широко используются в автомобилестроении, нагревательных и отопительных системах.

Термические индикаторы — специальные вещества, меняющие свой цвет в зависимости от изменения температуры. Цветовое изменение в термоиндикаторах может быть обратимым и необратимым. Обратимые индикаторы применяются для измерения комнатной температуры, а необратимые — в морозильных системах в промышленности и на транспорте. Недостаток подобных индикаторов — в их одноразовости. Преимущество — в дешевизне.

Термисторы — высокочувствительные датчики температуры, принцип действия которых основан изменении электросопротивления в зависимости от рост роста или снижения температуры. В качестве полупроводников обычно используют металлические оксиды. Недостатком термисторов является значительная нелийнейность и отсутствие стандартного технического регламента, а преимуществом — низкая цена на эти датчики температуры. К тому же они могут производится в миниатюрных корпусах, что повышает их быстродействие. Термисторы бывают с положительными и отрицательными температурными коэффициентами — это означает, что у первых с повышением температуры сопротивление возрастает, а у вторых, наоборот — падает.

Термопары — конструкция этих датчиков температуры состоит из двух проволок различных металлов, которые сварены между собой на одном конце. Еще с 19 века известно, что если соединить между собой для разнородных проводника в замкнутый контур и поддерживать места сцепки проволок между собой при различных температурах, то по такой электроцепи будет течь постоянный ток. Позднее были определены пары подходящих для этих целей металлов: аллюмель — хромель, константан — медь, константан — железо, рений — вольфрам, родий/платина — платина.

Инфракрасные датчики температуры (пирометры) — необходимы для измерения температуры какой-либо поверхности на расстоянии. Отсутствие непосредственного контакта с объектом при измерении его температуры, например, крайне важно при производстве полупроводников и в фармацевтической промышленности. Работа пирометров основана на эффекте излучения электромагнитных волн неким нагретым телом. Низкие температуры дают инфракрасное излучение, а высокие — видимое человеческим глазом излучение. Важными «плюсами» подобных инфракрасных датчиков температуры являются: малое время отклика, измерение температур движущихся объектов, а также снятие показаний из опасных для жизни и труднодоступных мест.

Термометры сопротивления — эти датчики температуры представляют их себя медные, никелевые или платиновые резисторы. Данные контрольно-измерительные приборы могут быть изготовлены из проволоки, либо по технологии напыления слоя металла на изоляционную подложку из стекла или керамики. Различные металлы используются в термометрах сопротивления для различных целей. Так, никель применяется в недорогих моделях датчиков температуры, предназначенных для измерений «комнатных» диапазонов, медь — для низких температур, а платина — в случае необходимости получения точных результатов. В отличие от медных и никелевых, платиновые термометры сопротивления стандартизированы, что позволяет их использовать в сложных производственных системах. Измерительный диапазон платиновых датчиков температуры от -180°С до +600°С. Существенным ограничением в использовании термометров сопротивления является их низкая ударопрочность и отсутствие защиты от вибрации.

Какой бы датчик температуры ни был, в любом случае он идеально решит проблему с измерением температуры в промышленности или в быту. У каждого типа датчиков температуры имеются свои уникальные свойства. Так, платиновый термометр — высокоточен и стабилен, кремниевый датчик — точен, но в узком диапазоне, термистор — недорог, инфракрасный датчик — поможет измерить быстроменяющуюся или сверхвысокую температуру, термопары — устойчивы к неблагоприятным условиям среды.

В компании ООО «КИП-сервис» вам помогут купить датчики температуры, оптимально подходящие для решения задач, поставленных перед вашим производством. Наши специалисты сделают все от них зависящее, чтобы цены на датчики температуры были невысокими, была предоставлена гарантия и полный пакет всех необходимых документов.-mail: sensors.vesti@compel.ru

Термометры сопротивления (ТС).

Общие сведения

Термометр сопротивления это термометр, как правило, в металлическом или керамическом корпусе, чувствительный элемент которого представляет собой резистор, выполненный из металлической проволоки или пленки и имеющий известную зависимость электрического сопротивления от температуры. Самый популярный тип термометра – платиновый ТС, это объясняется высоким температурным коэффициентом платины, ее устойчивостью к окислению и хорошей технологичностью. В качестве рабочих средств измерений применяются также медные и никелевые термометры. Новый стандарт на технические требования к рабочим ТС: ГОСТ Р 8.625-2006 (Термометры сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний). В стандарте приведены диапазоны, классы допуска ТС, таблицы НСХ и стандартные зависимости сопротивление-температура. Эти данные приведены также на нашем сайте в разделе справочник. Главное преимущество термометров сопротивления – широкий диапазон температур, высокая стабильность, близость характеристики к линейной зависимости, высокая взаимозаменяемость. Пленочные платиновые термометры сопротивления отличаются повышенной вибропрочностью, но меньшим диапазоном температур. Изготавливаются также герметичные чувствительные элементы термометров сопротивления различных размеров, что позволяет их использовать в местах, где важно устанавливать миниатюрный датчик температуры. Недостаток термометров и чувствительных элементов сопротивления – необходимость использования для точных измерений трех- или четырех- проводной схемы включения, т.к. при подключении датчика с помощью двух проводов, их сопротивление включается измеренное сопротивление термометра. Важнейшей технологической проблемой для ТС проволочного типа является герметизация корпуса ЧЭ специальной глазурью, состав глазури должен быть подобран так, чтобы при колебаниях температуры в пределах рабочего диапазона не происходило разрушение герметизирующего слоя.
