П

ринцип конструкции клетковых регулирующих клапанов допускает их блочно-модульное построение и высокую степень унификации. Путем замены клеток может быть достигнуто, например, изменение условной пропускной способности, пропускной характеристики, а также выполнение специальных требований.

Важным обстоятельством является то, что корректировка пропускной характеристики может быть выполнена путем сверления дополнительных отверстий на боковой поверхности втулки.[85]

В конструкции клапана рисунок 6.5 предназначенного для регулирования потоков кавитирующей жидкости, установлено «антикавитационное» седло, на боковой поверхности которого выполнены отверстия, попарно расположенные на нескольких уровнях диаметрально противоположно друг другу.

При перемещении плунжера относительно седла изменяется число пар этих отверстий, благодаря чему изменяется расход. Следует отметить, что цилиндрические отверстия в клетке имеют ступенчатую форму. Благодаря этому сжатое сечение в струе образуется на некотором удалении от внутренней стенки клетки. Каверны разрушаются после того, как жидкость оказывается за пределами поверхностей плунжера и седла, что предупреждает возможность их разрушения от кавитации.[77]

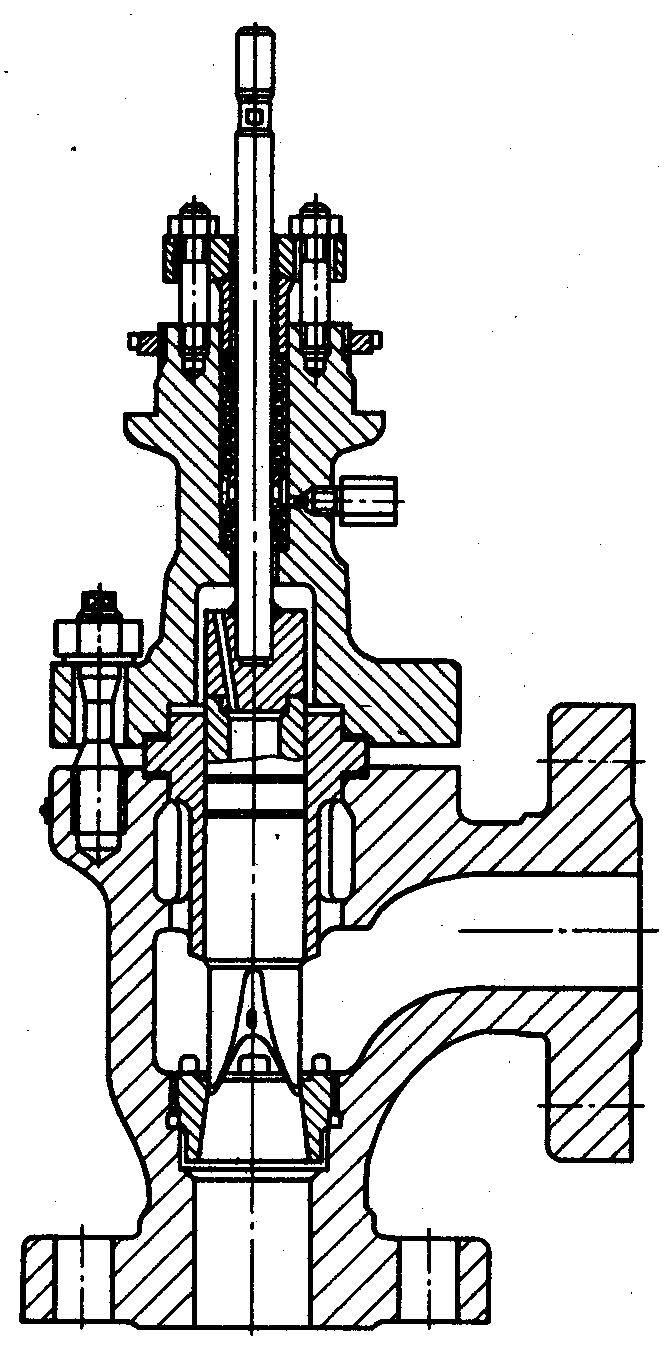

Рисунок 6.4 – Клапан одноступенчатый со специальным плунжером

Рисунок 6.5 – Клетковый клапан.

Рисунок 6.6 – Клетковый клапан с устройством гашения шума.

Для увеличения потерь на трение в отверстиях и повышения степени турбулизации струй в ряде случаев в них нарезают резьбу.

Для высоких перепадов давления среды предназначен клапан клеткового типа с малошумным устройством. В его конструкции применен специальный плунжер, позволяющий организовать постепенное снижение давления. Достигаемое при этом уменьшение скорости обуславливает снижение шума на 20 дБ. Срабатывание давления даже на 95% от величины входного давления не сопровождается возникновением кавитации в пристенных областях. В случае возникновения ее во внутренней полости клетки разрушение деталей не происходит.

Рисунок 6.7 – Многоступенчатый клетковый клапан.
