Государственная система приборов предусматривает классификацию по определённым группам всех видов сигналов, которые можно получить при измерении большинства механических величин , физических и химических параметров.
Непрерывное совершенствование и конструктивные изменения всех средств автоматики по существу не должны оказывать влияния на принципы построения Государственной системы приборов и средств автоматики, поскольку принципы синтеза системы управления определённое время сохраняются без изменения.

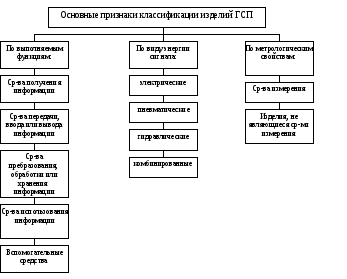

Структура классификации по системе ГСП приведена на рисунке 1.
Рисунок 1. Классификация по ГСП.
Датчик разрежения по выполняемым функциям относится к средствам получения информации; по виду энергии сигнала к электрической ветви; по метрологическим характеристикам к средствам измерения.
Система ГСП предусматривает набор унифицированных сигналов для каждого вида измеряемого параметра. Схема преобразований сигнала в ГСП приведена на рисунке 2.
|
Основные измеряемые параметры |
Давление |
+ |
+ |
+ |
|
|
|
|
|
|
+ |
|
|
Вакуум |
+ |
|
+ |
|
|
|
|
+ |
|
|
|
|
|
Перепад давления |
+ |
+ |
+ |
|
|
|
|
|
|
|
|
|
|
Расход |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
|
+ |
|
|
|
Уровень |
+ |
+ |
+ |
|
|
+ |
+ |
|
|
+ |
|
|
|
Температура |
+ |
+ |
+ |
|
|
|
|
+ |
+ |
|
|
|
|
Влажность |
|
|
+ |
|
|
|
|
+ |
+ |
+ |
|
|
|
Плотность |
+ |
|
+ |
|
|
|
|
|
|
|
|
|
|
Вязкость |
|
+ |
+ |
+ |
|
|
|
|
|
|
|
|
|
Концентрация водородных ионов |
|
|
|
|
|
|
|
+ |
|
|
|
|
|
Перемещение линейное |
+ |
+ |
+ |
|
|
|
|
|
+ |
|
+ |
|
|
Перемещение угловое |
|
|
+ |
|
|
|
|
|
+ |
|
+ |
|
|
Сила |
|
|
+ |
|
|
+ |
|
|
+ |
+ |
|
|
|
Число оборотов |
|
|
+ |
+ |
+ |
+ |
|
+ |
|
+ |
+ |
|
|
Естественные выходные величины |
|
Перемещение линейное |
Угол поворота |
Сила |
Момент |
Число оборотов |
Частота |
Интервал времени |
Э.Д.С. постоянного тока |
Сопротивление |
Напряжение переменного тока |
Число импульсов |
|
Унифицированные выходные сигналы |
Пневматические |
+ |
+ |
+ |
+ |
+ |
|
|
+ |
+ |
|
|
|
Электрические аналоговые |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
|
|
Электрические дискретные |
|
+ |
+ |
|
+ |
+ |
+ |
|
|
|
+ |
Рисунок 2. Схема преобразования сигнала в ГСП.
Для датчика разрежения система ГСП предусматривает возможность приведения выходного сигнала к унифицированному электрическому аналоговому сигналу Э.Д.С. постоянного тока.
