.docxМарка электродвигателя
|
Тип двигателя |
Мощность кВт |
Частота вращения об/мин |
номинальная угловая скорость, 1/с |
|
асинхронная (номинальная) |
|||
|
4А180S2У3 |
22 |
3000 |
303,5 |
|
число полюсов |

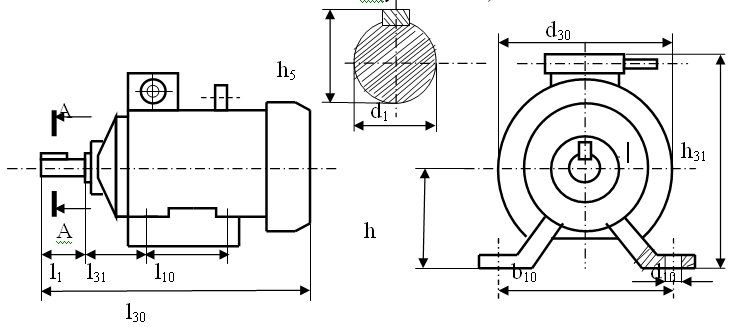

габаритные размеры |
установочные и присоединительные размеры |
|||||||||
|
2 |
l30 |
h31 |
d30 |
l1 |
l10 |
l31 |
d1 |
d10 |
b10 |
h |
|
|
624 |
430 |
358 |
110 |
178 |
108 |
42 |
15 |
254 |
160 |
||
|
Число пар полюсов |
2 |
|
Мощность P, кВт |
22 |
|
Частота вращения n, об/мин |
2900 |
|
Максимальный момент Mмакс/Мном, Hм |
2,2 |
|
Минимальный момент Mмин/Мном, Hм |
1 |
|
Пусковой момент Mпуск/Мном, Hм |
1,4 |
|
Момент инерции J, кг·м2 |
0,023 |
|
Режим работы (ПВ, %) |
6 |
|
Напряжение U, В |
220В, 380В |
|
Частота промышленная ƒ, Гц |
50 |
|
КПД η, % |
88,5 |
|
Пусковой ток при 380В IП/Iном, А |
7,5 |
|
Соs φ |
0,91 |
|
Критическое скольжение Sкр, % |
12 |
|
Номинальное скольжение Sном, % |
2,3 |
Асинхронный двигатели серии 4А предназначены для работы от сети переменного тока f = 50 Гц. Двигатели серии 4А маломощные, со встроенными электромагнитными тормозами, со встроенной температурной защитой.
Асинхронный двигатель серии 4А180S2У3:
4А – название серии
180 – высота оси вращения
S – размер по длине станции
2 – число пар полюсов асинхронного двигателя
У – для умеренного климата
3 – категория размещения по ГОСТ 15150 - 69
