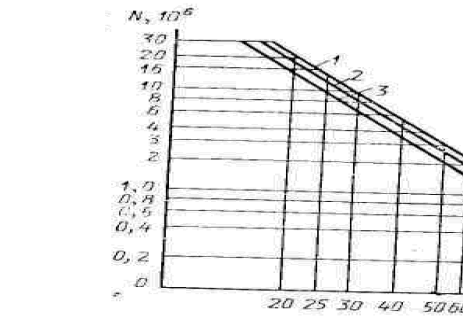

Рис. 15. Зависимость коммута­ционной износостойкости контак­торов МК1 от значения отключае­мого переменного тока при работе в режиме АС-3 (ВО — цикл вклю­чения отк.иочсния, частота 1200 ВО/ч при ПВ=40 %) приI=40 А:

кривые 1 и 2 для трсхполюсного контактора при напряжениях 300 и 500 В. Кривая 3—для двухпо­люсного при напряжении 380 В

Рис. 16. Зависимость коммутационной износостойкостн контакторов МК1 от значения отключаемого постоянного токам Uном,р=220 В, частота включении 1200 в час, ПВ=40 % при I=40 A: кривые 1 и 3 для контакторов с одним разрывом соответственно в режимах ДС-3 и ДС-2. Кривые 2 и 4 для контак­тора с двумя разрывами в режимах ДС-3 и ДС-2.
