Создание и изменение формул

1. Цель работы:

Научиться создавать и изменять формулы в тексте.

2. Основные теоретические положения

Для ввода формул используется специальный редактор.

Редактор формул является версией редактора формул MathТуре, разработанного фирмой Design Science, Inс., настроенной для использования с приложениями корпорации Microsoft. Дополнительные сведения о МаthТуре можно найти в разделе Обновление на MathТуре. С помощью редактора формул можно создавать сложные формулы, выбирая символы с панели инструментов и вводя переменные и числа. При создании формул размеры шрифтов, интервалы и форматы автоматически регулируются в соответствии с правилами записи математических выражений. Изменить форматирование можно в процессе работы. Существует также возможность переопределять автоматические стили.

3. Порядок выполнения работы

Задание 1.Создать формулы по указанию преподавателя.

Задание 2. Провести изменения формул.

3.1. Выполнение задания 1

Для создания формулы с помощью редактора формул выполните следующие действия:

1. Создайте новый документ, выполнив команду Файл - Создать, вкладка Общие с подтверждением установленного по умолчанию типа шаблона - Новый документ.

2. Поставьте указатель мыши на пункт меню Вставка, щелкните левой клавишей мыши. В появившемся меню Вставка выделите пункт Объект и щелкните левой клавишей мыши.

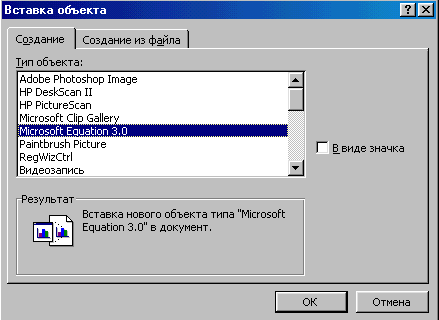

3. в открывшемся диалоговом окне Вставка объекта (рис. 1) выберите вкладку Создание, в окне Тип объекта – Microsoft Equation 3.0. Потом нажмите кнопку Ок. Появится панель инструментов Формула (рис.2). (Или найти на панели Стандартная значок и щелкнуть по нему левой клавишей мыши).

Рис. 1

Рис. 2

3.1.4. В верхнем ряду панели инструментов редактора формул расположены кнопки для вставки в формулу более 150 математических символов, большая часть которых недоступна в стандартном шрифте Symbol. Для вставки символа в формулу нажмите кнопку в верхнем ряду панели инструментов, а затем выберите определенный символ из палитры под кнопкой.

В нижнем ряду панели инструментов редактора формул расположены кнопки, предназначенные для вставки шаблонов или структур, включающих символы типа дробей, радикалов, сумм, интегралов, произведений, матриц и различных скобок или соответствующие пары символов типа круглых и квадратных скобок. Многие шаблоны содержат специальные поля, предназначенные для ввода текста и вставки символов. В редакторе формул имеется около 120 шаблонов, сгруппированных в палитры. Шаблоны можно вкладывать один в другой для построения сложных многоуровневых формул.

Если курсор мыши подвести к конкретной кнопке панели инструментов Формула, появиться всплывающая подсказка. Щелкнув левой клавишей мыши по этой кнопке, можно увидеть все возможные варианты данного окна. Для удаления символа можно воспользоваться двумя клавишами Dе1: (или Dе1еtе) - для удаления символа, стоящего после курсора или Васksрасе - для удаления символа, стоящего перед курсором.

Например, чтобы набрать дробь, щелкнем левой клавишей по кнопке Шаблоны дробей и радикалов. На экране появится изображение дроби с двумя прямоугольными областями, выделенными пунктирной линией. Чтобы ввести числитель, щелкните левой клавишей мыши внутри области числителя, и введите необходимые символы, затем щелкните мышью в области знаменателя и введите знаменатель. Внутри формулы можно передвигаться и с помощью стрелок перемещения курсора на клавиатуре.

3.1.5. Наберите формулы, приведенныe в задании (см. файл Формулы.doc в папке Учебная практика_2008

1) 2) 3)
