3.4 Технические данные манометрического термометра тпр-189

Рисунок 3.20

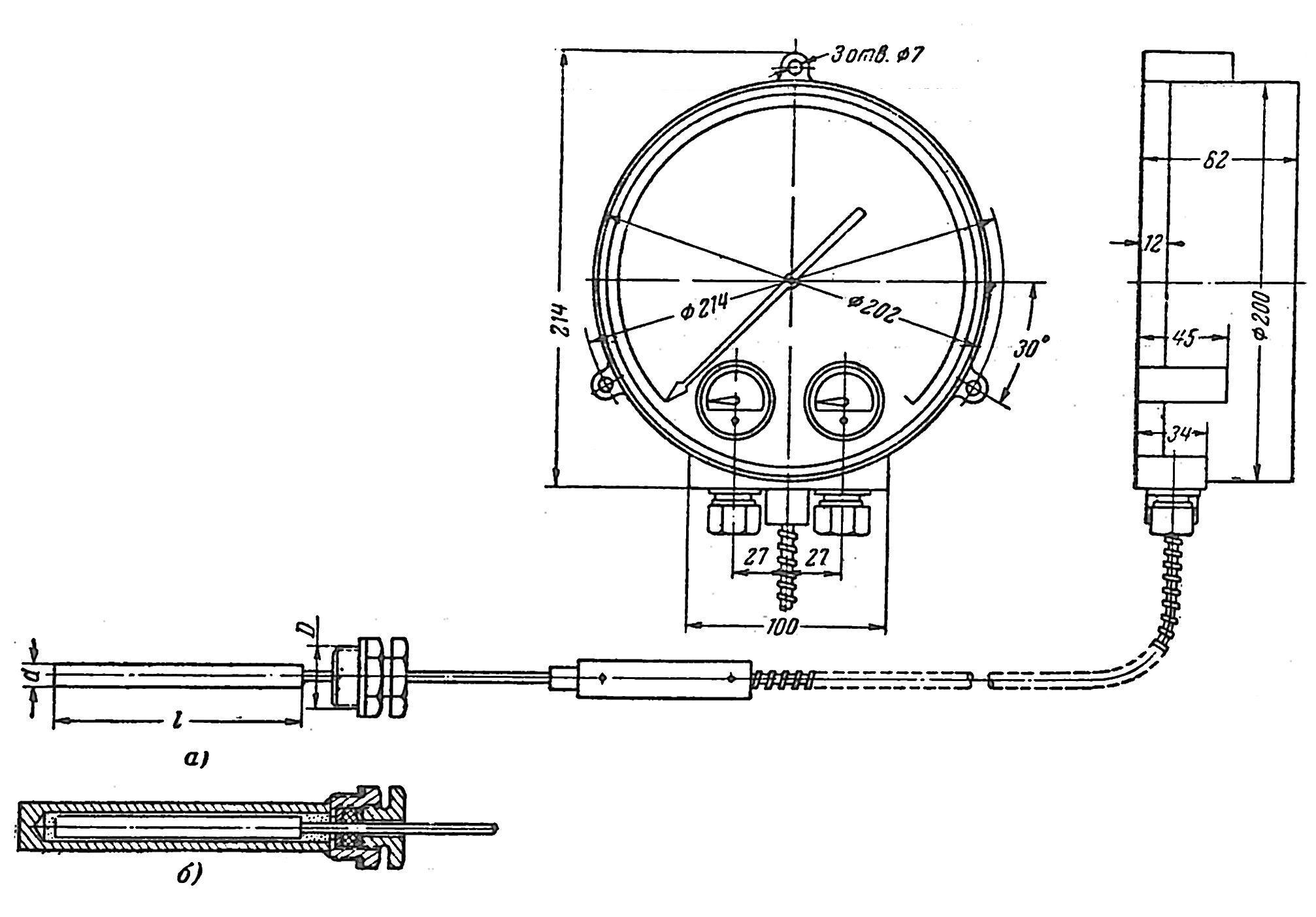

Внешний вид: а – установка термобаллона при давлении до 64 кгс/см²; б – установка термобаллона в защищенной гильзе при давлении до 250 кгс/см².

Длина корпуса термобаллона l в мм – 78 мм;

Диаметр термобаллона d в мм – 16;

Диаметр с защитной гильзой d₁ в мм – 22;

Длина соединительного капилляра L, м – 1,6; 2,5; 4,0; 6,0; 10,0;

Длина погружения термобаллона L₁, мм – 125, 160, 200, 250, 315, 400;

Длина термобаллона с хвостиком L₂, мм – 34;

Резьба соединительного штуцера D, мм – М272.
