Перенесение штифта 14 в отверстие В или Г трехплечего рычага 18 регу­лятора позволяет увеличить соответственно верхний предел зоны пропорцио­нальности до 300 и 600%.

В регуляторе предусмотрена возможность изменения зависимости между направлением изменения давления воздуха в линии к исполнительному механизму и направлением изменения регулируемой величины. Если нижний конец тяги 6 укреплен на правом плече трехплечего рычага 18, то давление воздуха в линии к исполнительному механизму увеличивается при уменьшении регулируемой величины; если нижний конец тяги 6 укреп­лен на левом плече трехплечего рычага 18, то давление воздуха в линии к исполнительному механизму уменьшается с уменьшением регулируемой величины.

Дистанционное управление исполнительным механизмом при выключен­ном регуляторе может производиться винтом 23 ручной регулировки.

При переходе на дистанционное управление удобно применить панель дистанционного управления.

Давление воздуха, поступающего к регулятору после редуктора, равно 1,1 кГ/см²; давление воздуха, поступающего к исполнительному механизму от регулятора, изменяется в пределах 0—1 кГ/см². Расход воздуха на один регулятор —0,5 нм^з/чac.

Температура окружающего воздуха в месте установки регулятора должна находиться в пределах 5—60° С; относительная влажность до 80%.

Корпус регулятора приспособлен для выступающего или утопленного монтажа на щите.

Общий вид и габаритные размеры регулятора приведены на рисунке 6.

Комплектно с регулятором поставляются редуктор давления и фильтр для воздуха.

3.2.2 Гидравлические термометры

а) Электромеханические автоматические потенциометры и уравновешанные мосты с пневматическим изодромным регулирующим устройством. Электромеханические автоматические потенциометры СП1Р1П и уравновешенные мосты АУМ1Р1П с гидравлическим регулирующим устройством предназначены для регулирования температуры в одной точке и записи ее на ленточной диаграмме.

Приборы работают в комплекте с термопарами и радиационными пирометрами (потенциометры) и термометрами сопротивления (уравновешенные мосты) различных стандартных градуировок.

Измерительное устройство приборов действует по методу автоматиче­ского уравновешивания с использованием механического следящего устрой­ства, которое приводится в действие реверсивным электродвигателем. Пита­ние электродвигателя производится от сети переменного тока напряжением 220 в; потребляемая мощность 60 в/п.

Основная допустимая погрешность измерительного устройства потен­циометров и уравновешенных мостов при температуре окружающего воз­духа 20° С не превышает ±0,5% от интервала шкалы прибора.

Гидравлическое регулирующее устройство потенциометров и уравно­вешенных мостов по принципу действия, конструкции и основным

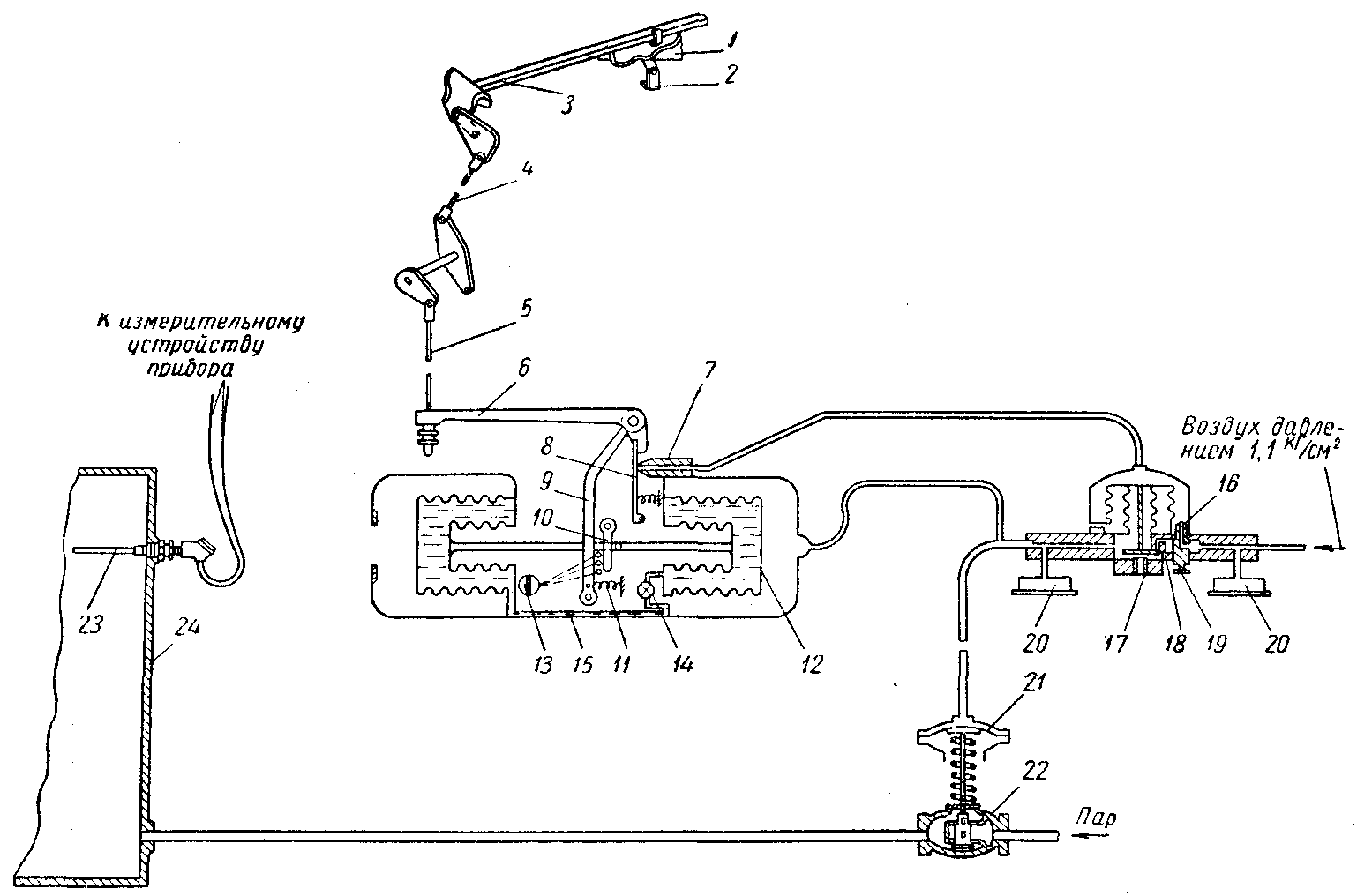

1— координатор; 2 — ролик каретки пера; 3 — поворотная планка; 4 — верхняя т-яга; 5 — нижняя тяга; 6 — дифференциальный рычаг; 7 — сопло; 8 — заслонка; 9 и 10 — рычаги; 11— пружина; IV — сильфон; 13 — диск настройки зоны пропорциональности; 14 — диск настройки времени изодрома; 15 — канал; 16 — дроссель; 17 — выпускное сопло; 18 — впускное сопло; 19 — винт ручного регулирования; 20 — манометр; 21 — мембрана исполнительного механизма; 22 — регулирующий клапан; 23 — термопара;
