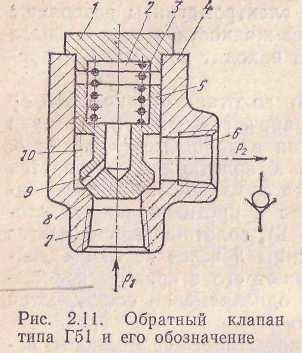

К направляющей аппаратуре относят также клапаны, пред­назначенные для пропускания жидкости только в одном направ­лении и перекрытия обратного потока. Эти клапаны называют обратными. Конструкция наиболее распространенного в стан­ках обратного клапана типа Г51 и его условное изображение приведены на рис. 2.11. В корпусе 4 выполнена цилиндрическая расточка и соосная с ней коническая фаска, а также канала 7 подвода и канал 6 отвода. В расточке корпуса размещен запорно-регулирующий элемент в виде клапана 5, поджатого пружи
