1.Основные положения
Для выполнения данной лабораторной работы следует знать основные элементы земного магнетизма.
Земля-зто большой шаровой магнит. Силовые линии магнитного поля входят в Землю около северного географического полюса (С) и выходят из Земли около южного географического полюса (Ю) (рис.1).
У
бедиться
в существовании магнитного поля в любой
точке Земли можно с помощью магнитной
стрелки. Если подвесить магнитную
стрелку на нити L так, чтобы точка подвеса
совпадала с центром тяжести стрелки,
то последняя установится по направлению
касательной к силовой линии магнитного
поля.
В
северном полушарии южный (S)
конец стрелки будет наклонен к Земле
под некоторым углом θ к горизонту (угол
наклонения).
Вертикальная плоскость, в которой
расположится стрелка, называется
плоскостью магнитного меридиана. Все
плоскости магнитных меридианов
пересекаются по прямой NS
(рис.1). Так
как магнитные полюса не совпадают с
географическими, то стрелка будет
отклонена от географического меридиана.
Угол ,
образованный плоскостями магнитного
и географического меридианов, называется
магнитным
отклонением
(рис.2). Будучи свободно подвешена на
вертикальной оси, магнитная стрелка
устанавливается под действием
в плоскости магнитного меридиана. Если
вектор
полной напряженности магнитного поля
Земли разложить на составляющие--
горизонтальную
и вертикальную
,
то, зная углы θ,
α,
и вектор
,
можно определить величину и направление
полной напряженности магнитного поля
Земли в данной точке (рис.3)
2.Описание установки
В
данной работе горизонтальная составляющая
магнитного поля Земли определяется с
помощью установки, которая состоит из
замкнутого проводника из n
витков, прилегающих плотно друг к другу,
имеющего форму круговой или квадратной
рамки. В центре рамки укреплен компас,
стрелка которого может свободно вращаться
вокруг вертикальной оси. Если по
проводнику рамки пропустить ток I,
возникает магнитное поле тока с
напряженностью
,
направленное по закону Био-Савара
перпендикулярно к плоскости рамки. Если
рамку поставить в плоскости магнитного
меридиана, то магнитная стрелка компаса
оказывается под действием двух
взаимноперпендикулярных магнитных
полей: тока рамки и Земли. На рис.4
изображено сечение катушки горизонтальной
плоскостью, где
-
горизонтальная составляющая магнитного
поля Земли;
-
напряженность поля тока в рамке. Стрелка
установится по направлению равнодействующей
.
Из
рис.4 видно, что
(1).
Таким образом, формула (1) позволяет вычислять неизвестную горизонтальную составляющую магнитного поля Земли.
Напряженность
тока рамки легко может быть рассчитана
на основании закона Био-Савара.

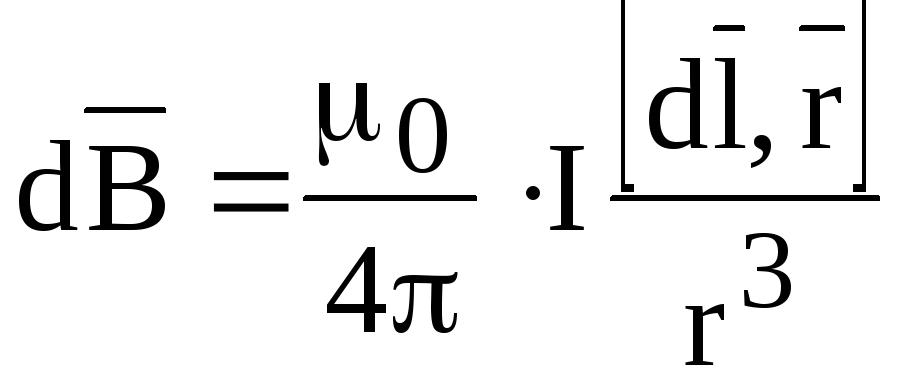

Закон Био-Савара в векторной форме имеет
вид:

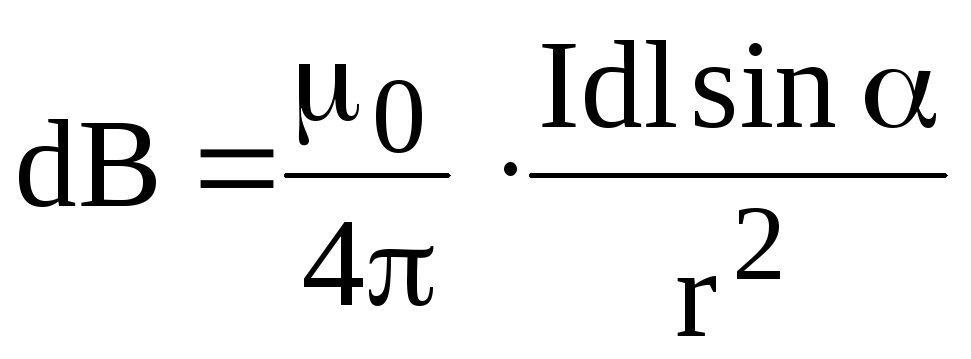

(2), а в скалярной форме
(3),
где dB- вектор индукции магнитного поля, создаваемого током I, текущим в элементе проводника dl в точке, находящейся на расстоянии r от элемента dl; - угол между векторами dl и r (рис.5).
Рассчитаем напряженность магнитного поля в центре круговой рамки радиуса R.

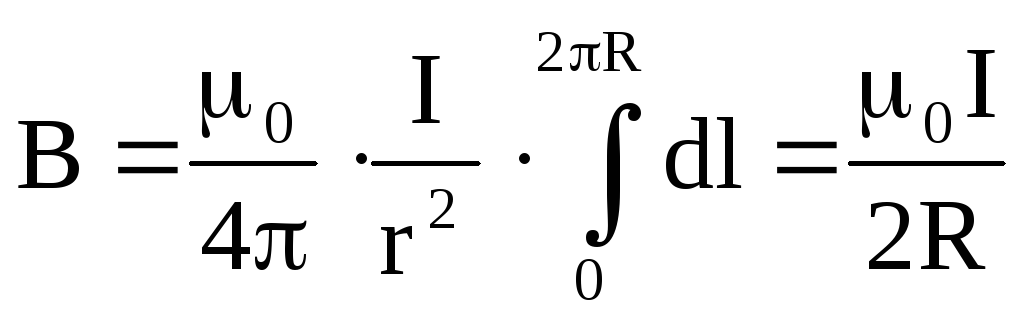

Для этого необходимо проинтегрировать формулу (3). Учитывая, что r = R , sinα=1, I = constant,
получим:
(4).

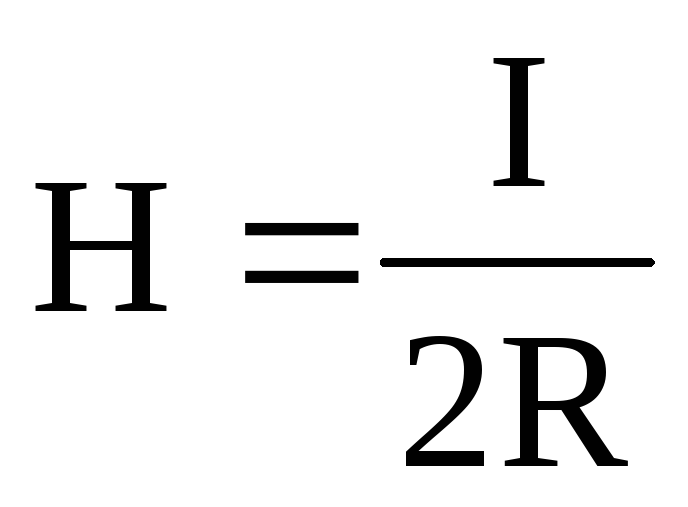

Так как
(5), то напряженность магнитного поля
в центре круговой рамки
(6).

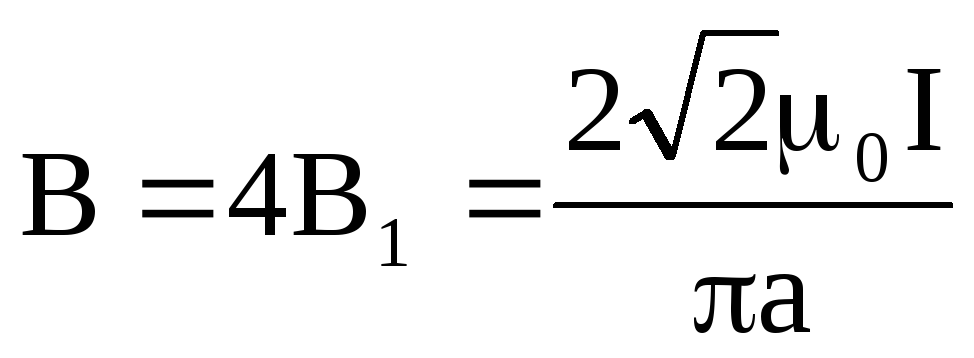

Результирующее значение индукции поля в центре квадрата равно сумме одинаковых значений индукции от каждой стороны квадрата: В =4В1 (7).

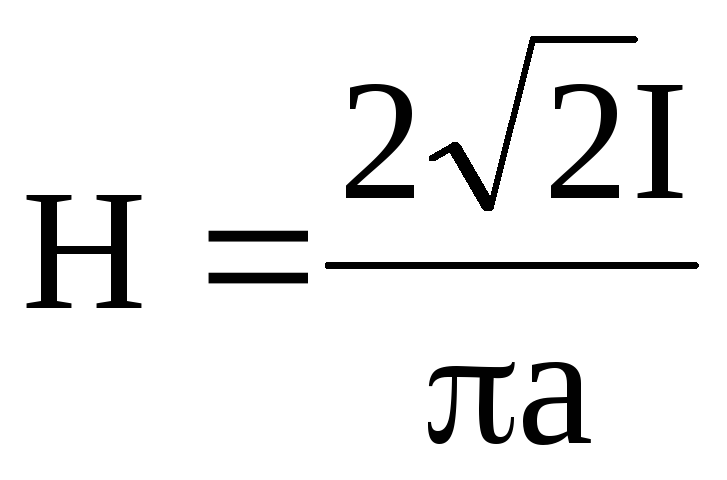

Применив закон Био-Савара для расчета напряженности поля тока, текущего по квадратной рамке, получим:
;
;
(10).
Нужно учесть, что круговая и квадратная рамки содержат по n витков, поэтому формулы (6) и (10) перепишутся соответственно:
;
(11).

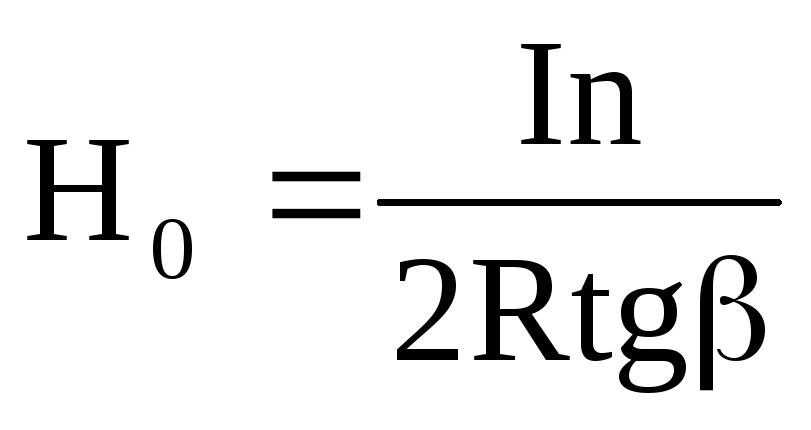

Согласно соотношению (1), горизонтальная составляющая магнитного поля Земли определяется с помощью круговой рамки по формуле
(12), а с помощью квадратной - по
формуле
(13).
У
равнение
(12) или (13) представляет собой рабочую
формулу для расчета H0.
