3.Контрольные вопросы

1. Что такое дифракция света? Сформулировать принцип Гюйгенса – Френеля для дифракции.

2. В чем заключается метод зон Френеля расчета амплитуды волны?

3. Объясните как происходит дифракция на одной щели. Условия максимума и минимума.

4. Как происходит перераспределение потока световых волн на дифракционной решетке?

лабораторная работа № 10.1

проверка закона малюса

Цель работы: проверить выполнение закона Малюса для света.

Приборы и принадлежности: лабораторная установка.

1.Вывод рабочих формул и описание установки

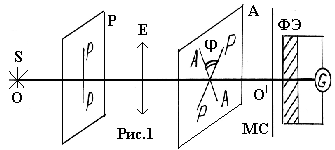

Для выполнения работы используется специальная установка ( рис.1).

Она состоит из: источника света S; поляроида P (поляризатора); поляроида A (анализатора), который может вращаться вокруг оси OO'.

Пройдя сквозь первый поляроид, свет становится плоскополяризованным. Плоскость колебания вектора показана направлением PP. Второй поляроид пропускает только те колебания, которые совпадают с его главным направлением AA (это направление плоскости колебаний для анализатора). Если главные направления поляризатора и анализатора совпадают, то интенсивность проходящего света будет максимальной. Если анализатор повернуть так, что его главное направление будет составлять угол 90⁰ с главным направлением поляризатора, то интенсивность света будет равна нулю. Если главные направления поляроидов составляют между собой некоторый угол , то интенсивность проходящего света будет определяться согласно закону Малюса: .

Меняя поворотом анализатора угол , изменяем интенсивность света, падающего на фотоэлемент ФЭ, соединенный с гальванометром. Сила фототока I в гальванометре пропорциональна интенсивности света. На схеме: МС – матовое стекло; OO' – ось вращения анализатора.

2.Порядок выполнения работы

1. Включить осветитель. Вращая анализатор, определить минимальное показание гальванометра I_min.

2. Добиться вращением анализатора максимального показания гальванометра. Угол, соответствующий этому показанию, условный «0» шкалы ().

3. Изменяя угол в пределах полного оборота шкалы на 10⁰, записать показания гальванометра для этих углов в таблицу.

4. Заполнить таблицу согласно приведенным формулам.

5. По указанию преподавателя построить графики зависимости: I_Т = f(φ), I_Э = f(φ); или: I_Т = f(cos²φ), I_Э = f(cos²φ).

6. Определив значения I_T/I₀ и I_Э/I₀, построить графики функций I_T/I₀ = f(φ) и I_Э/I₀ =f(φ) в полярных координатах.

φ, град	I		εΙ, %	Ιmin	IЭ= I-Imin	I0 = IЭ max	cos2φ	IT=I0cos2φ	IT/I0	IЭ/I0
0
10
……
350
