давления в линии, соединенной с каналом Р, то такой клапан работает в режиме переливного.

В клапане, показанном на рис. 2.12, золотник и расточки корпуса должны иметь достаточные размеры, чтобы пропускать потоки рабочей жидкости через основные каналы. Однако при увеличении диаметра золотника увеличиваются усилия, дей­ствующие на золотник от сил давления, и для того, чтобы ре­гулировать давление настройки клапана, требуется увеличи­вать размеры пружины. Такие клапаны называют клапанами прямого действия или одноступенчатыми клапанами. В отличие от них применяют более сложные конструкции клапанов непря­мого действия — двухступенчатые клапаны,

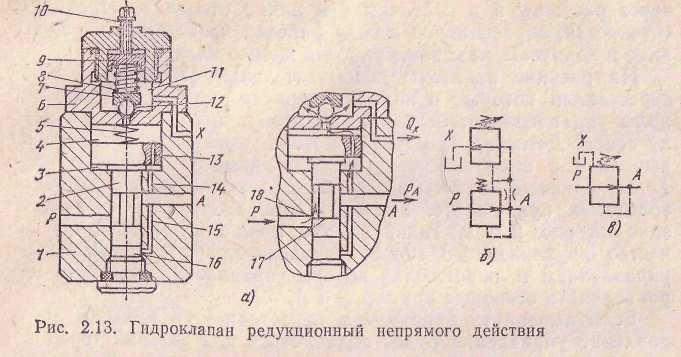

В корпусе 1 (рис. 2.13, а) размещен ступенчатый золотник 2, который смещается вниз вспомогательной пружиной 5. В ис­ ходном положении рабочая жидкость свободно проходит из канала подвода Р в канал отвода А, поэтому клапан является нормально открытым. Давление управления из канала отвода через вспомогательные каналы 14, 15 подводится в камеры 3,16 и создает усилие, направленное по оси золотника вверх, против усилия пружины 5 .. '

Торцовая камера 4 над золотником сообщается с камерой 3 через демпфирующее отверстие 13. В верхней крышке 6 раз­мещен управляющий клапан, выполненный в виде шарика, под­жатого пружиной 8 через толкатель 7 к коническому седлу 12. Усилие натяжения пружины регулируется винтом 10 через втулку 9.

Давление в камере 4 стремится отжать шарик от седла, но до тех пор, пока это давление недостаточно и шарик прижат к седлу, проток жидкости из камеры 4 в камеру 11 и канал отвода потока управления X перекрыты, поэтому расход через канал 13 равен нулю.
