1.1.2 Пневматические регуляторы давления предназначены для поддержания заданного давления неагрессивных газов, паров и жидкостей.

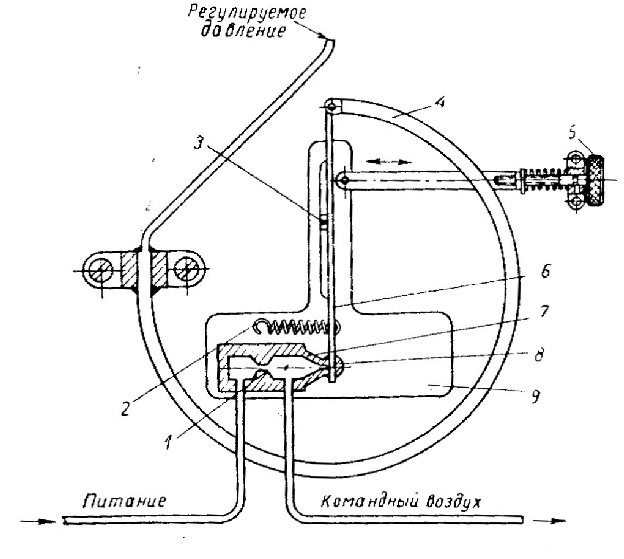

Рисунок 1.9

Регулируемое давление (рис. 1.9) подводится к манометрической пружине 4. К свободному концу пружины присоединена заслонка б, которая опирается на подвижный упор 4 и под действием пружины 2 стремится прикрыть сопло 7. К последнему из линии питания через постоянный дроссель 1 подводится сжатый воздух. Проходное сечение дросселя 1 меньше проходного сечения сопла, поэтому перемещение заслонки относительно сопла при изменении регулируемого давления вызывает изменение давления в командной линии регулятора. Настройка регулятора на заданное значение параметра производится задатчиком 5, при помощи которого можно поворачивать плату 9 с заслонкой 6 вокруг оси 8. Настройка степени неравномерности в диапазоне от 5 до 50% осуществляется передвижением упора 3.

Регулятор может быть настроен на прямое или обратное действие. В первом случае при повышении регулируемого давления возрастает давление командного воздуха в пределах от 0 до 1 кгс/см²; при установке на обратное действие увеличение регулируемого давления вызывает понижение давления в командной линии воздуха от 1 кгс/см² до 0. Типы регуляторов приведены в табл. 1.3.

Тип	Предел регулирования в кгс/см
РД-4 РД-6 РД-8 РД-16 РД-25 РД-30	1-3 1-5 2-6 3-12 5-20 6-24

Таблица 1.3

Давление сжатого воздуха, подводимого к регулятору, должно быть в пределах 1.3-1.5 кгс/см². Расстояние до регулирующего клапана не должно превышать 10м. Регулятор предназначен для настенного монтажа и выпускается в пыле- и брызгонепроницаемом корпусе диаметром 200 мм. при установке регулятора на открытом воздухе он должен быть защищен от непосредственного попадания влаги и обледенения. В комплект поставки регулятора входят редуктор давления воздуха и фильтр.

Достоинства: поле простая конструкция, нежели в механических регуляторах давления, простота эксплуатации и наладки, простота установки требуемого давления.

Недостатки: сильная зависимость от погодных условий и температуры, требуется постоянный запас сжатого воздуха, узкий предел регулирования.

Может применяться при регулировании подачи воды, пара, газов (негорючих) и прочих сред. Область применения ограничивается недостатками данного типа регуляторов.

Можно также рассмотреть еще одну конструкцию пневматического регулятора давления (рис. 1.10).

Пневматический регулятор давления - это компактный прибор для задания и тонкой регулировки давления в калибровочных и испытательных системах, использующих цифровые или пневматические грузопоршневые калибраторы давления.

При задании избыточного давления для питания регулятора используется сжатый газ (воздух или азот), при задании разрежения - вакуумный насос.

Входной и выходной регулирующие клапаны предназначены для грубой регулировки давления. Тонкая регулировка давления осуществляется с помощью прецизионного верньерного регулятора совместно с балансировочным клапаном. Фильтры на входных линиях питания и вакуума и на выходе защищают регулятор от загрязнений. Давление на выходе контролируется стрелочным манометром на лицевой панели.

Регулятор работает следующим образом. Регулируемый газ подается на штуцер входной 5, через входной клапан 6 (регулирует верхнее давление) и поступает в блок регулирования. Через штуцер 1 подается сравниваемый по давлению газ. Обычная регулировка требуемого давления может осуществляется с помощью выходного клапана 9, а точная регулировка происходит при помощи точного регулятора давления 7. После сравнения и снижения давления, через выходной штуцер 4 газ поступает на выход. Проверка осуществляется по манометру 10. На рис. 1.10 2 Штуцер сброса, 3 Фильтр, 8 Клапан балансировочный, 11 Трехходовой кран

Рисунок 1.10

Достоинства: поле простая конструкция, нежели в механических регуляторах давления, простота эксплуатации и наладки, простота установки требуемого давления.

Недостатки: сильная зависимость от погодных условий и температуры, требуется постоянный запас сжатого воздуха.

Может применяться при регулировании подачи воды, пара, газов (негорючих) и прочих сред. Область применения ограничивается недостатками данного типа регуляторов.
