Пневмоэлектрический преобразователь типа пэ-55м.

Прибор предназначен для преобразования унифицирован­ного пневматического сигнала (0,2 – 1 кгс/см²) в унифи­цированный электрический сигнал постоянного тока (0—5 мА).

Измерительным элементом преобразователя является манометрическая трубчатая одновитковая пружина / (рис. XV.4). Преобразование перемещения ее конца в усилие осуществляется с помощью спиральной пру­жины 2, которая укреплена на рычаге 3, вращающемся вокруг оси 4. На рычаге 3 укреплен также медный диск 7, который находится в высокочастотном поле плоской катушки 6, входящей в базовый контур генератора 9. Генератор выполнен двухконтурным по схеме с общим коллектором. При перемещении коромысла изменяются параметры базового контура, что приводит к изменению режима генератора. Изменение режима генератора вызы­вает изменение постоянной составляющей коллекторного тока и тока базы, а, следовательно, и выходного тока. В цепь коллектора включена катушка обратной связи 5, укрепленная на рычаге 3 в поле постоянного магнита 8. Выходной ток, обтекая катушку 5, создает момент обрат­ной связи, противоположный моменту, создаваемому пружиной 2, вследствие чего коромысло будет переме­щаться до наступления нового состояния равновесия.

В блоке I собраны электрические элементы, обеспе­чивающие питание генератора, фильтрацию выходного тока и стабилитроны для смещения нуля. На соединитель­ной колодке II, кроме зажимов для подключения питания и нагрузки, имеются клеммы, предназначенные для про­верки исправности преобразователя.

Класс точности преобразователя 1. Пневматическая часть прибора питается сухим и чистым воздухом давле­нием 1,4 кгс/см², электрическая часть — переменным током напряжением 220 В, потребляемая мощность 5 В*А. Суммарное сопротивление проводов и нагрузки не должно превышать 2,5 кОм. Преобразователь выпускается в пылезащищенном и брызгонепроницаемом исполнении. Габа­ритные размеры 314х220х132 мм.

Рис. XV.4. Принципиальная схема пневмоэлектрического преобразователя ПЭ-55М.

ПНЕВМОЭЛЕКТРИЧЕСКИЕ ПРЕОБРАЗОВАТЕЛИ ДИСКРЕТНОГО ДЕЙСТВИЯ.

Пневмоэлектрические преобразователи дискретного действия предназначены для управления электрическими цепями с помощью пневматического командного сигнала. Типы, основные характеристики и изготовители этих преобразователей приведены в табл. XV.5.

В преобразователях CM-1, Р-70A, П1ПР.4 входной сигнал в виде давления сжатого воздуха действует на мембрану узла чувствительного элемента и через шток — на кнопку микропереключателя, в котором происходит замыкание и размыкание контактов.

В пневмоэлектрическом сигнальном устройстве ПЭСУ-4 (рис. XV.5) сжатый воздух поступает в полость над сильфоном 1. При сжатии сильфона перемещается шок 4 и связанная с ним рейка 5, которая находится в зацеплении с шестерней 6. При вращении шестерни вращается барабан 7 и установленные на нем с помощью пружинных фиксирующих устройств держатели 9 ртутных контактов 8. В зависимости от положения ртутных контактов происходит поочередное их замыкание. Настройка ртутных контактов производится вручную путем перестановки их держателей 9 по накатке барабана. Шаг накатки соответствует угловому перемещению ртутных контактов на 4°. Каждый из четырех ртутных контактов настраивается отдельно. Внутри сильфона 1 установлена пружина 2, предварительное натяжение которой регули­руется гайкой 3.

Максимальный угол поворота барабана при полном перемещении сильфонного механизма равен 40°; поворот барабана на 4° соответствует изменению давления контролируемой среды на 0,1 кгс/см².

В качестве пневмоэлектрических преобразователей дискретного действия могут применяться также электро­контактные манометры.

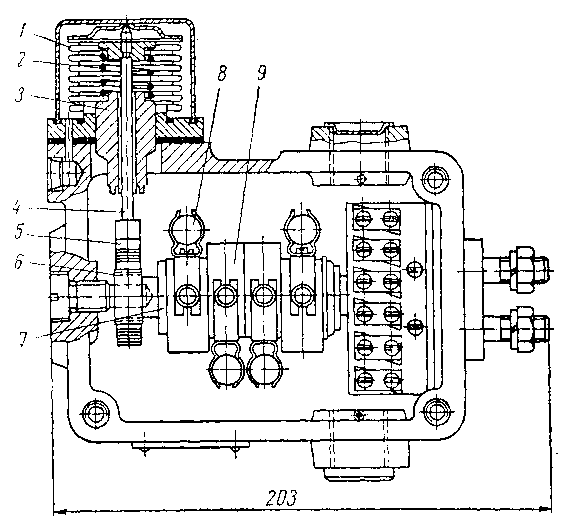

Рис. XV.5. Пневмоэлектрическое сигнальное устройство ПЭСУ-4.

ЭЛЕКТРОПНЕВМАТИЧЕСКИЕ ПРЕОБРАЗОВАТЕЛИ ДИСКРЕТНОГО ДЕЙСТВИЯ.

Типы, основные технические характеристики, габа­ритные размеры электропневматических преобразователей дискретного действия приведены в табл. XV.6. Принцип их действия заключается в том, что золотник или заслонка, перемещаясь под действием электромагнита или пружины (или под действием электро­двигателя), перекрывает или переключает каналы связи. Рабочим агентом, кроме аппаратов, для которых это оговорено особо, является воздух или неагрессивная взрывобезопасная среда.

Таблица XV.5 Пневмоэлектрические преобразователи дискретного действия.

Тип	Наименование	Чувствитель­ный элемент	Давления, при которых контакты замыкаются или размыкаются в кгс/см8	Контакты	Род тока	Напряжение в В	Ток, на который рассчита­ны контакты, в А	Габариты в мм
СМ-1	Сигнализатор мем­бранный	Мембрана	1; 0	Один переключающий	Переменный	127; 220	1	72X74X108
Р-70А	Реле пневмоэлек­трическое	»	0; 1,1—6	Два замыкающих и два размыкающих	Переменный и постоянный	220	2	90 X 55Х 47
П1ПР.4	Пневмоэлектриче­ский преобразова­тель	»	1,4; 0	Один замыкающий	Постоянный	30	0,5—4	24X24X43
ПЭСУ-4	Пневмоэлектриче­ское сигнальное устройство	Сильфон	0,2—1	Два размыкающих и два замыкающих	Переменный	220	1	280X1 75Х 165

Продолжение табл. XV.6.

Тип	Наименование	Конструктивное исполнение	Диаметр условного прохода , мм	Максимальное Давление кгс/см2	Род тока и напряжение в В	Габаритные размеры в мм
пэкдд	Пневмоэлектро- клапан двойного действия	Четырех – ходовой	4	40— 54	Постоянный, 27	215х140х95

В электропневматическом преобразователе П1ПР.5 якорь электромагнита связан с двусторонней подпру­жиненной заслонкой, которая перемещается между двумя соплами, закрывая поочередно каждое из них и сообщая выход прибора с атмосферой или с напорной магистралью. Прибор входит в систему УСЭППА.

Электропневматическое реле Р-50А входит в систему АУСЭДД. Его принципиальная схема приведена на рис. XV.6. Сжатый воздух из линии питания поступает в камеру А и через управляющий клапан, расположенный в камере Д, подается в камеру Г. Камера Б соединена с атмосферой через камеру В. При исчезновении команд­ного электрического сигнала управляющий клапан под действием возвратной пружины прекращает подачу сжа­того воздуха в камеру Г, сообщая ее через камеру Д с атмосферой. Освобожденный мембранно-клапанный ме­ханизм возвратной пружиной и потоком сжатого воздуха разъединяет камеры А т Б и одновременно открывает проход воздуха из камеры Б в камеру В, соединенную с атмосферой.

В преобразователе с электромагнитным приводом ПЭКДД (рис. XV.7) при отсутствии напряжения входного сигнала сжатый воздух из магистрали питания поступает через клапан Б в полость 3 и через клапан Е в полость 7. Усилие, развиваемое мембраной 4 под действием давле­ния в камере 3, отжимает шток 5, благодаря чему клапан Г открывается, а клапан В закрывается. При этом камера 7 сообщается с атмосферой, и воздух из камеры 6 поступает к исполнительному механизму.

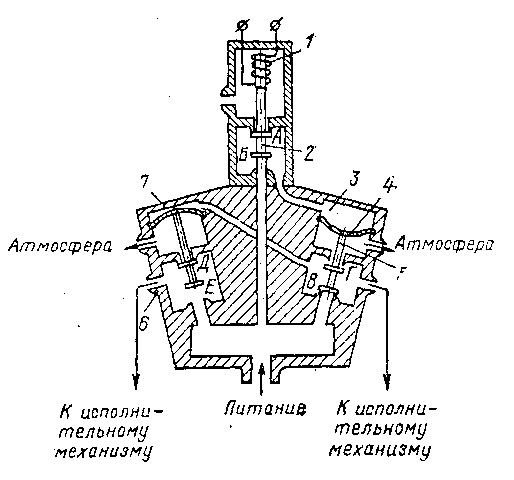

Рис. XV.7. Принципиальная схема пневмоэлектроклапана двойного действия ПЭКДД.

Подача напряжения на обмотку электромагнита 1 вызывает перемещение штока 2, который закрывает клапан Б и открывает клапан А, вслед­ствие чего камера 3 сообщается с атмосферой, давление воздуха поднимает шток 5, клапан Г закрывается, а кла­пан 6 открывается. При открытом клапане В прогибается вниз мембрана, управляющая клапанами Д и Е, сжатый воздух ив одной полости пневмопривода через открытый клапан Д вытекает в атмосферу, а другая полость через клапан В сообщается с магистралью сжатого воздуха. Преобразователь работает при давлении сжатого воздуха от 40 до 54 кгс/см² и в интервале температур от - 50 до + 50 С.
