Универсальная система элементов промышленной пневмоавтоматики (усэппа).

Функциональное назначение элементов УСЭППА. По функциональному назначению набор элементов УСЭППА можно разделить на три группы; 1) элементы непрерывного действия; 2) релейного действия; 3) вспомогательные элементы.

Набор элементов УСЭППА функционально полон. Он включает элементы, необходимые для построения любого управляющего устройства непрерывного действия, любой релейной схемы и любого управляющего устройства непрерывно-дискретного действия.

Элементы системы унифицированы. Один и тот же элемент можно многократно применять в одной схеме и использовать в схемах самых различных приборов. Элементы представляют собой завершенные конструкции, каждый из них выполняет определенную элементарную функцию и имеет определенную характеристику, поэтому при включении в схему никакой дополнительной отладки не требует. Особенность УСЭППА состоит в том, что в ее элементах предельно унифицированы отдельные детали, в частности, все элементы имеют одни и те же монтажные детали. Монтаж элементов в схемы ведут на специальных пластинах-платах, внутри которых проходят все коммутационные каналы [30].

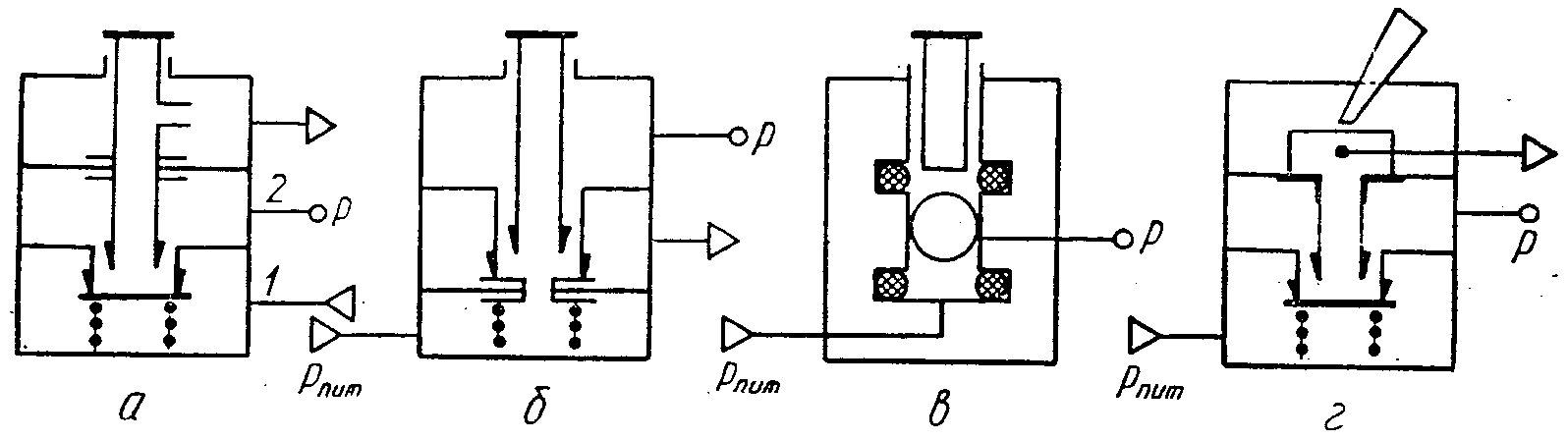

Рис. 8 18 Пневмокнопки (а - в) и пневмотумблер (г).

Пневмокнопки и пневмотумблеры (рис. 8.18) предназначены для ручной подачи командных сигналов в схемах пневмоавтоматики и выполняются двух видов — разомкнутыми и замкнутыми. Разомкнутая пневмокнопка (рис. 8.18, а) кратковременно подает давление питания в схему после кнопки. Давление питания подведено через штуцер / в камеру, закрытую пневмоконтактом типа сопло – заслонка. В нормальном состоянии (при не нажатой кнопке) линия выхода 2 через отверстие внутри стержня сообщается с атмосферой и на выходе кнопки давление р = 0. Когда кнопку нажимают, стержень опускается, открывает пневмоконтакт сопло – заслонка и линия питания 1 сообщается с линией выхода 2. На выходе кнопки появляется выходной сигнал р =р_пит.

Нормально замкнутые кнопки (рис. 8.18, б, в) в свободном состоянии (при не нажатой кнопке) дают на выходе давление р =р_пит, а при нажатой кнопке – атмосферное давление.

Принцип действия пневмотумблера (рис. 8.18, г) аналогичен принципу действия нормально разомкнутой пневмокнопки (рис 8.18, а).

Преобразователи в УСЭППА применяют трех видов — пневмоэлектрические, электропневматические и механопневматические.

Пневмоэлектрические преобразователи (рис. 8.19, а) превращают пневматический дискретный сигнал в электрический. Состоит преобразователь из двух секций: мембраны и переключателя. Дискретный пневматический сигнал p₁, подаваемый на вход преобразователя, перемещает вверх подпружиненную мембрану, которая с помощью толкателя размыкает нормально разомкнутый контакт и замыкает нормально разомкнутый контакт переключателя.

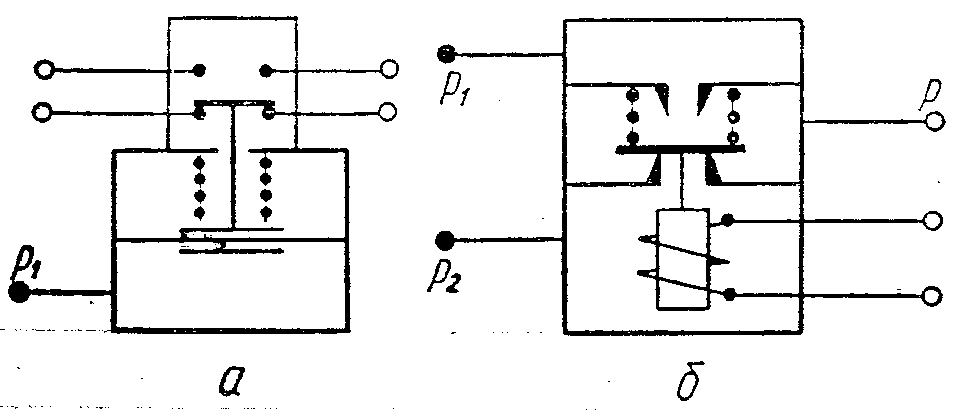

Рис. 8.19. Преобразователи: а – пневмоэлектрический, б – электропневматический.

Когда дискретный сигнал р₁ снят, пружина отводит мембрану и возвращает контактную пластину переключателя в исходное положение.

Электропневматический преобразователь (рис. 8.19, б) преобразует электрический дискретный сигнал постоянного тока в пневматический. Состоит преобразователь из двух контактного клапана и электромагнита, якорь которого связан с заслонкой. При подаче напряжения на катушку электромагнита заслонка перемещается между двумя соплами, открывая одно из них и закрывая другое, таким образом, соединяя или отключая выходную линию преобразователя от линий дискретных входных сигналов р₁ или р₂.

Механопневматический дискретный преобразователь (конечный выключатель) представляет собой сочетание двух контактного узла (пневмокнопки) и механического толкателя [30].
