117. С какой целью втулка нв снабжена центробежными ограничителями свеса лопастей? Где они расположены и назовите их количество.

Для предотвращения удара лопастей о хвостовую балку при невращающемся несущем винте или при вращении его с небольшой скоростью втулка снабжена центробежными ограничителями свеса лопастей. 5 штук на каждой лопасти.

Внутри каждой скобы 6 втулки несущего винта смонтирован механизм центробежного ограничителя свеса лопастей, который предназначен для ограничения свеса лопасти при невращающемся несущем винте или вращении его с небольшой скоростью. Ограничение свеса лопастей производится с целью предотвращения удара лопастей о хвостовую балку. Механизм центробежного ограничителя свеса (рис._4.2.)

Рис. 4.2. Центробежный ограничитель свеса лопасти. 1- противовес; 2,5- палец; 3- пружина; 4- тяга; 6- собачка состоит из противовеса 1, пальцев 2 и 5, тяги 4, пружины 3 и собачки 6. При раскрутке несущего винта по мере увеличения скорости вращения действующая на противовес центробежная сила начинает поворачивать противовес и собачку. При достижении частоты вращения 108 об/мин упор собачки ограничителя отходит вниз настолько, что при маховом движении лопасти уже не ограничивает ее взмах вниз. При вращении несущего винта с частотой более 108 об/мин маховые движения лопастей вниз ограничиваются постоянными упорами скобы, которые позволяют отклоняться лопасти вниз на угол что необходимо для получения аэродинамических характеристик винта. При частоте вращения несущего винта менее 108 об/мин вследствие уменьшения центробежной силы противовеса начинается обратное движение частей механизма и при частоте вращения 95 об/мин и менее пружина 3 устанавливает противовес 1 и собачку 6 в исходное положение, при котором свес лопастей ограничивается углом в 1°40'.

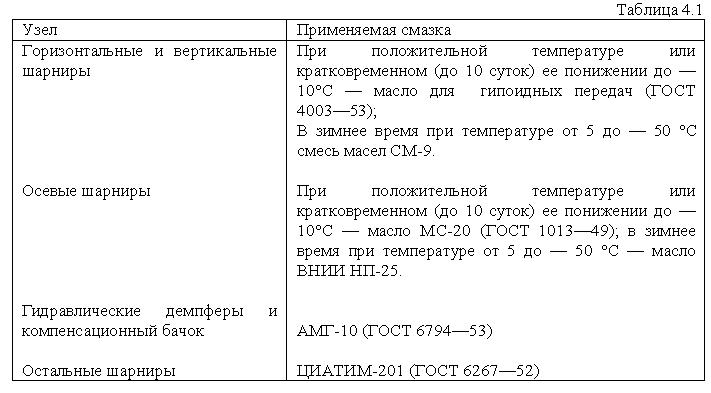

118. Какие смазки применяются в гш, вш, ош втулки нв?

119. Почему гайка крепления втулки нв омеднена, а резьба на ней имеет малый угол подъёма и более 20 витков резьбы?

Так как на гайка воспринимает очень большие усилия, и чтобы избежать диффузии материалов между резьбой втулки и резьбой гайки, а большое количество резьбы сделано чтобы усилие передавалось большей площадью соприкосновения.

120. Назовите рабочую жидкость, применяемую в гидродемпфере и величину перепада давления, клапанов перепуска жидкости.

АМГ-10, при достижении перепада давления между полостями демпфера 2 МПа (20 кгс/см2), клапаны открываются.

121. Какое назначение лопастей НВ? Лопасти НВ предназначены для создания аэродинамической подъемной силы.

Рис. 4.5. Лопасть несущего винта: а - общий вид лопасти несущего винта; б - комлевая часть лопасти; в - сечение лопасти; г - концевая часть лопасти; д- типовой отсек лопасти 1- штепсельный разъем; 2- наконечник; 3- вентиль; 4- заглушка; 5- сигнализатор давления воздуха; 6- болт; 7- лонжерон; 8- хвостовой отсек; 9- лампа контурного огня; 10- концевой обтекатель; 11- балансировочные пластины; 12- заглушка; 13- резиновый вкладыш; 14- прижим; 15- винтовой упор; 16- противовес;17- уплотнительный вкладыш; 18- сотовый заполнитель; 19- нервюра; 20-нагревательные элементы противообледенительной системы; 21- обшивка; 22- хвостовой стрингер; 23- триммерная пластина
