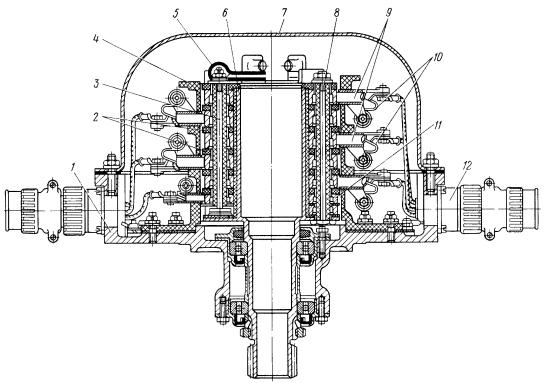

Рис. 11.1. Токосъемник несущего винта:

1- корпус щеткодержателя; 2- изоляционные кольца; 3- контактный болт; 4- щеточная колодка; 5- чехол; 6- коллектор; 7- крышка; 8- стяжной болт; 9- щетки; 10спиральные пружины; 11контактное кольцо; 12штепсельный разъем

состоит из коллектора 6, корпуса щеткодержателя 7, щеточных колодок 4, щеток 9, контактных 11 и изоляционных 2 колец. На корпусе щеткодержателя, отлитом из алюминиевого сплава, установлены четыре текстолитовые щеточные колодки 4, на двух из которых закреплены по четыре щетки 9 с нажимными спиральными пружинами 10, а на двух других - по три таких же щетки. От щеток электрические провода припаяны к штырькам пяти штепсельных разъемов 12, установленных на корпусе щеткодержателя. Щеткодержатель токосъемника закреплен с помощью шпилек на фланце бачка гидродемпферов втулки несущего винта и вращается вместе с втулкой.

Корпус коллектора 6 установлен в корпусе щеткодержателя на двух шарикоподшипниках. Внутренние кольца подшипников напрессованы на хвостовик корпуса коллектора и закреплены гайкой, навернутой снизу на хвостовик. Наружные кольца подшипников зафиксированы в корпусе щеткодержателя с помощью верхней и нижней крышек, которые на шпильках крепятся к корпусу щеткодержателя. Внутренняя полость подшипников заполнена смазкой и уплотнена двумя резиновыми армированными манжетами и фетровым сальником, установленными в крышках.

Сверху на цилиндрической части корпуса коллектора установлено семь контактных колец 11. Контактные кольца изолированы от корпуса коллектора и друг от друга изоляционными кольцами 2 и внутренней изоляционной текстолитовой втулкой, напрессованной на верхнюю

наружную часть корпуса коллектора. Контактные кольца закреплены на корпусе коллектора стяжными болтами 8. От каждого контактного кольца на верхнее изоляционное кольцо выведен контактный болт 3. Болты 8 и 3 установлены внутри изоляционных текстолитовых втулок. Сверху к контактным болтам присоединены наконечники проводов жгута, идущего внутри полого стержня от контакторов сети переменного тока и закрытого чехлом 5.

Полый стержень проходит внутри вала несущего винта и вертикального вала главного редуктора. На концах он имеет две шлицевые втулки. Нижней шлицевой втулкой стержень соединен с шлицевой муфтой, закрепленной на шпильках на поддоне главного редуктора, которая удерживает стержень от вращения. Верхняя втулка полого стержня соединяет его с помощью шлиц с хвостовиком корпуса коллектора.

От штепсельных разъемов щеткодержателя к штепсельным разъемам лопастей несущего винта электроэнергия передается по жгутам электрических проводов. Каждый жгут состоит из семи проводов, заключенных в дюритовые шланги, и крепится хомутами на втулке несущего винта у вертикальных шарниров и на одном из болтов крепления лопастей к корпусам осевых шарниров. Резиновые чехлы, установленные на штепсельных разъемах, предохраняют их от попадания влаги и пыли.

Токосъемник сверху закрыт крышкой 7, которая крепится на шпильках к корпусу щеткодержателя и защищает токосъемник от вредного влияния атмосферных осадков и пыли, находящейся в воздухе.

11.3. Противообледенительное устройство рулевого винта.

Противообледенительное устройство рулевого винта состоит из нагревательных элементов лопастей и токосъемника.

11.3.1. Нагревательные элементы.

Нагревательные элементы лопастей представляют собой пластины из нержавеющей стали, вклеенные между изоляционными слоями стеклоткани по всей длине лопасти на 20% ее хорды (см. приложение 3).

Нагревательные элементы каждой лопасти образуют верхнюю и нижнюю секции. У комля лопасти к пластинам припаяны три латунные соединительные шины, к которым, в свою очередь, припаяны силовые провода, один из которых общий для обеих секций, а два других - индивидуальные. Провода проложены по передней кромке лонжерона под накладкой и в комле лопасти закреплены на клеммной колодке, которая закрыта кожухом. От клемм колодки провода соединены с выводами от контактных болтов токосъемника винта.

Для защиты от абразивного воздействия внешней среды на изолирующий пакет нагревательных элементов наклеены листовая резина толщиной 0,5 мм и оковка из нержавеющей стали. Лепестковая форма оковки на лопастях винтов повышает ее стойкость к вибрационным нагрузкам. При наклейке пакета противообледенительных устройств аэродинамические характеристики профиля лопастей не изменяются.

11.3.2. Токосъемник

Токосъемник (рис.11.2)

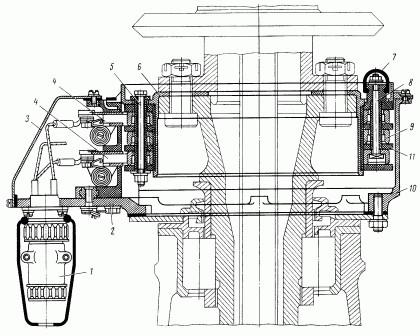

Рис. 11.2. Токосъемник рулевого винта:

Рис. 11.2. Токосъемник рулевого винта: 1- штепсельный разъем; 2- щеточная колодка; 3- крышка; 4- угольные щетки; 5- стяжной болт; 6- корпус; 7- чехол; 8- контактный болт; 9- контактное кольцо; 10корпус щеткодержателя; 11изоляционное кольцо

рулевого винта обеспечивает передачу электроэнергии от бортовой сети переменного тока на нагревательные элементы лопастей винта. Основными частями токосъемника являются коллектор и щеткодержатель. Коллектор состоит из стального корпуса 6, имеющего форму стакана, на котором стяжными болтами 5 закреплены три контактных кольца 9, изолированных один от другого, а также от корпуса коллектора и стяжных болтов изоляционными втулками и кольцами П. От каждого контактного кольца на верхнее изоляционное кольцо выведены по три контактных болта 8, закрытых чехлами 7. Корпус коллектора имеет фланец, которым он крепится на ведомом валу хвостового редуктора теми же болтами, что и втулка рулевого винта.

Корпус 10 щеткодержателя отлит из алюминиевого сплава и представляет собой стакан с фланцем для крепления к картеру хвостового редуктора. На корпусе имеется наружная площадка, на которой установлены штепсельный разъем 1 и текстолитовая щеточная колодка 2 с угольными щетками 4, которые постоянно прижимаются к контактным кольцам коллектора спиральными пружинами. Штепсельный разъем, щеточная колодка, щетки и контактные кольца закрыты крышкой 3. Для регулировки положения щеток относительно контактных колец между фланцами корпуса щеткодержателя и картера редуктора, а также щеточной колодкой и площадкой корпуса щеткодержателя устанавливают регулировочные прокладки.

11.4. Противообледенительное устройство воздухозаборников двигателей и передних стекол кабины экипажа.

Воздухозаборники туннелей входа воздуха в двигатели при полете в условиях обледенения обогреваются горячим воздухом, отбираемым из компрессоров двигателей.

11.4.1. Противообледенительное устройство воздухозаборника.

Противообледенительное устройство воздухозаборника (рис._11.3.)

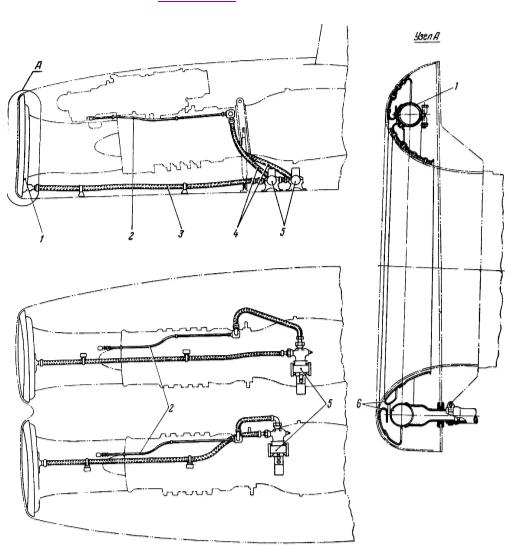

Рис. 11.3. Противообледенительное устройство воздухозаборников двигателей:

1- коллектор; 2-трубопровод горячего воздуха для обогрева командного агрегата КА-40; 3,4-шланги; 5- электромеханический переключатель; 6-распределительные профильные кольца

каждого двигателя состоит из коллектора 1, шлангов 3 и 4, трубопровода 2 подачи горячего воздуха к агрегату КА-40 двигателя и электромеханического переключателя 5 воздуха.

Электромеханический переключатель воздуха 1919Т предназначен для перекрытия подачи горячего воздуха в коллектор воздухозаборника. Он состоит из двух основных узлов: заслонки и электромеханизма, соединенных между собой болтами.

Корпус заслонки отлит из алюминиевого сплава. Снаружи он имеет два штуцера для входа и выхода воздуха. В центральную проточку корпуса вмонтирована стальная полированная пластина, в фигурный паз которой установлен ролик поводка. Поводок жестко связан с валиком, который, в свою очередь, шлицевым хвостовиком соединен с приводом редуктора электромеханизма. Для повышения герметичности при установке пластины в закрытое положение в корпусе смонтированы две втулки, имеющие армированные манжеты. Электромеханизм состоит из реверсивного электродвигателя постоянного тока, редуктора и блока концевых выключателей. При работе электродвигателя, редуктор понижает частоту вращения его ротора до необходимой, что позволяет через кинематическую связь редуктора с заслонкой обеспечить плавный ход пластине. Концевые выключатели обеспечивают автоматическое отключение электродвигателя при крайних положениях заслонки при ее возвратно-поступательном движении.

При включении противообледенительного устройства переключатель 5 воздуха открывается, и горячий воздух от компрессора по шлангам 4 и трубопроводу 3 поступает в коллектор 1. Коллектор представляет собой цилиндрическое замкнутое кольцо, в стенках которого имеются отверстия для выхода воздуха в щель между обечайкой воздухозаборника и коллектором. Горячий воздух обогревает воздухозаборники и туннели входа воздуха в двигатели. Включение переключателя воздуха осуществляется автоматически от сигнализатора обледенения или вручную.

Горячий воздух для обогрева агрегата КА-40 подается по трубопроводу 2, который проложен сверху вдоль компрессора двигателя и подсоединен непосредственно к штуцеру отбора горячего воздуха от компрессора.

11.4.2. Противообледенительное устройство передних стекол кабины экипажа

Противообледенительное устройство передних стекол кабины экипажа питается от сети переменного тока напряжением 190, 230 и 250В в зависимости от характеристики стекол. Передние стекла, выполненные из двух слоев силикатного стекла, имеют пленочный электрообогреватель, предохраняющий их от запотевания и обмерзания.

Пленочный электрообогреватель представляет собой тонкий молекулярный слой металла, нанесенный на внутреннюю поверхность стекол. Для подвода напряжения к пленочному обогревателю вдоль его верхней и нижней границ нанесены в виде ленты слои металла, являющиеся шинами, к которым крепятся подводящие силовые провода.

Питание нагревательных элементов стекол осуществляется через автотрансформатор АТ-8-3. Поддержание постоянной температуры стекол в заданных пределах обеспечивается двумя терморегуляторами ТЭР-1М, которые работают с термодатчиками ТД-2, вмонтированными между слоями обогреваемых стекол.

Регулирование температуры стекол достигается периодическим включением и выключением пленочного электрообогревателя стекла. Для удаления атмосферных осадков с двух передних электрообогреваемых стекол на них установлены стеклоочистители ЭПК-2Т-60, цепи

питания которых подключены к аккумуляторной шине.

Стеклоочиститель ЭПК-2Т-60 может работать в четырех режимах: пусковом, первой рабочей скорости, второй рабочей скорости, сбросе щетки в исходное положение. Число двойных поворотов электромеханизма на первой рабочей скорости составляет 64...90 в мин, а на второй

- 38...60.

Управление режимами производится позиционным переключателем.

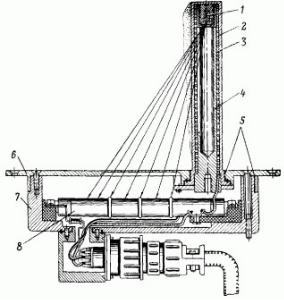

Приложение 1. Датчик сигнализатора обледенения РИО-3

1- источник радиоактивного излучения БИ-4А; 2- кожух штыря; 3- электронагревательный элемент; 4- штырь;5- герметизирующие прокладки; 6- фланец.; 7- корпус датчика; 8- счетчик заряженных частиц СТС-5

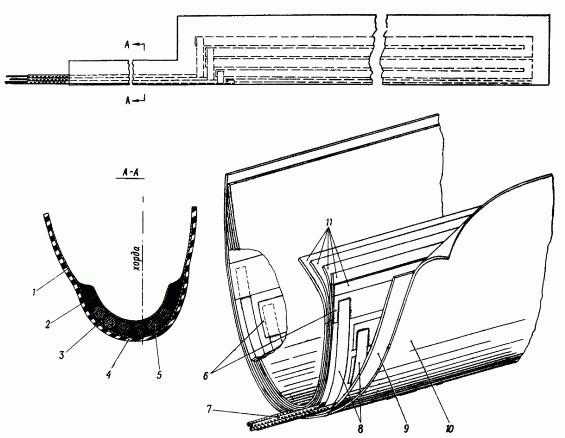

Приложение 2. Нагревательная накладка лопасти несущего винта

1, 2- слои стеклоткани; 3-клей К-153; 4,10поверхностный слой резины; 5,7- силовые электропровода- 6- нагревательный элемент; 8- соединительные шины; 9- наружный слой стеклоткани; 11внутренние слои стеклоткани

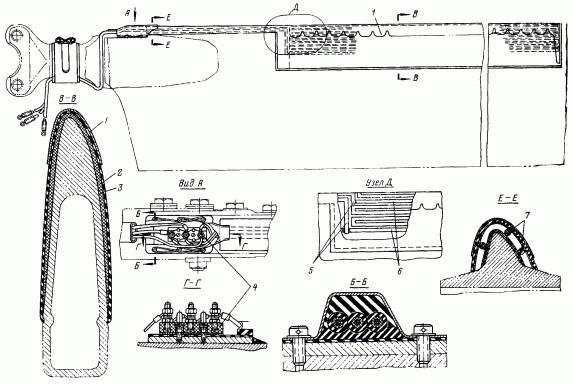

Приложение 3. Противообледенительное устройство лопасти рулевого винта

1- металлическая оковка; 2-слой резины; 3-изолирующий пакет с нагревательным элементом; 4-клеммная колодка; 5- соединительные шины; 6- нагревательный элемент; 7- силовые электропровода
