Цель работы: изучение конструкции, принципа действия и работы модуля вывода управляющего МВУ8 фирмы ОВЕН и приобретение навыков настройки (конфигурирования) и эксплуатации прибора.

1. Назначение и устройство прибора мву8.

Модуль вывода управляющий МВУ8 (рис. 1) предназначен для подключения исполнительных устройств, преобразования цифровых сигналов, передаваемых по сети RS-485, в аналоговые или дискретные сигналы управления исполнительными механизмами.

Рис. 1. Общий вид прибора МВУ8.

Являясь цифровым прибором, МВА8 работает под управлением специального программного обеспечения, определяющего режим его работы и хранящегося в постоянной памяти прибора. Необходимый режим работы задается путем изменения значений программируемых параметров и сохранения их в постоянной памяти прибора.

МВУ8 может управлять ИМ (от 1 до 8) следующих типов:

• 2-х позиционными (ТЭНами, холодильниками, вентиляторами и т.п.);

• 3-х позиционными (задвижками постоянной скорости с датчиком или без датчика положения, шиберами, поворотными заслонками, регулирующими клапанами и т.п.);

• ИМ с аналоговым управлением;

• устройствами сигнализации или защиты оборудования.

МВУ8 может использоваться совместно с модулем расширения МР1, содержащим восемь дискретных выходных элементов (ВЭ), что позволяет увеличить количество ИМ в системе.

Для приема и передачи данных со вторичных и регулирующих приборов, а также с рабочей станции МВУ8 работает в сети RS-485 по стандартным протоколам (табл. 2).

Прибор выпускается в корпусе, предназначенном для крепления на DIN-рейку шириной 35 мм.

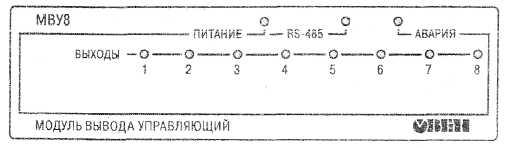

На лицевой панели прибора (рис. 2) расположены светодиоды:

• «выходы 1 ...8», сигнализирующие постоянным свечением о включении дискретного ВЭ и миганием о включении аналогового ВЭ;

• «RS-485», сигнализирующий миганием о приеме данных прибором;

• «питание», сигнализирующий о включении питания;

• «авария», сигнализирующий об отсутствии обмена по сети RS-485 в течение недопустимо долгого времени.

Рис. 2. Общий вид прибора МВУ8.

Рис.3. Схема расположения контактов для подключения внешних связей при снятой верхней крышке

Таблица 1.

Назначение контактов клеммной колодки прибора

Номер контакта	Назначение	Номер контакта	Назначение
	Питание 90÷245 В		Вход 5-3
	Питание 90÷245 В		Вход 6-1
	Вход 1-1		Вход 6-2
	Вход 1-2		Вход 6-3
	Вход 1-3		Вход 7-1
	Вход 2-1		Вход 7-2
	Вход 2-2		Вход 7-3
	Вход 2-3		Вход 8-1
	Вход 3-1		Вход 8-2
	Вход 3-2		Вход 8-3
	Вход 3-3		RS-485 - В
	Вход 4-1		RS-485 - А
	Вход 4-2		Подключение МР1 (w)
	Вход 4-3		Подключение МР1 (x)
	Вход 5-1		Подключение МР1 (y)
	Вход 5-2		Подключение МР1 (z)
