Практическая работа раскладка, вязка жгутов на шаблоне

ТАБЛИЦА ПРОВОДОВ

№

цепи

Откуда идет

Куда поступает

Данные провода

Расцветка

Примеч.

Сечение

Марка

1

Разъем Ш 1/2

Перекл. В2П1/1

0,12

МГШВ

Белый

2

-\\- Ш 1/9

-\\- В3/5

0,12

-\\-

-\\-

3

-\\- Ш 1/23

-\\- В1П1/10

0,12

-\\-

-\\-

4

-\\- Ш 1/34

-\\- В2П1/6

0,12

-\\-

-\\-

5

-\\- Ш 1/37

Разъем Ш2/В16

0,12

-\\-

-\\-

6

-\\- Ш 1/3

-\\- Ш2/В15

0,12

-\\-

-\\-

7

-\\- Ш 1/5

Перекл. В2П2/5

0,12

-\\-

Желтый

8

-\\- Ш 1/19

-\\- В3/2

0,12

-\\-

-\\-

9

-\\- Ш 1/24

-\\- В1П2/9

0,12

-\\-

-\\-

10

-\\- Ш 1/33

-\\- В1П1/8

0,12

-\\-

-\\-

11

-\\- Ш 1/35

-\\- В2П1/4

0,12

-\\-

-\\-

12

-\\- Ш 1/41

Разъем Ш2/В13

0,12

-\\-

-\\-

13

Реле Р 1/14

-\\- Ш2/А14

0,2

МГШВ

Зеленый

14

-\\- Р 1/13

-\\- Ш2/В4

0,2

-\\-

-\\-

15

-\\- Р 1/5

Перекл. В1П2/11

0,2

-\\-

-\\-

16

-\\- Р 1/7

-\\- В2П2/12

0,2

-\\-

-\\-

17

-\\- Р 1/10

-\\- В2П1/7

0,2

-\\-

-\\-

18

Перекл. В1П1/12

Разъем Ш2/В6

0,12

МГШВ

Синий

19

-\\- В1П1/3

-\\- Ш2/А7

0,12

-\\-

-\\-

₂₀

-\\- В1П2/4

-\\- Ш2/В8

0,12

-\\-

-\\-

21

-\\- В2П2/9

-\\- Ш2/А8

0,12

-\\-

-\\-

22

-\\- В2П1/10

-\\- Ш2/В9

0,12

-\\-

-\\-

23

-\\- В1П2/11

Перекл. В3/1

0,12

-\\-

-\\-

24

-\\- В1П2/7

-\\- В3/4

0,12

-\\-

-\\-

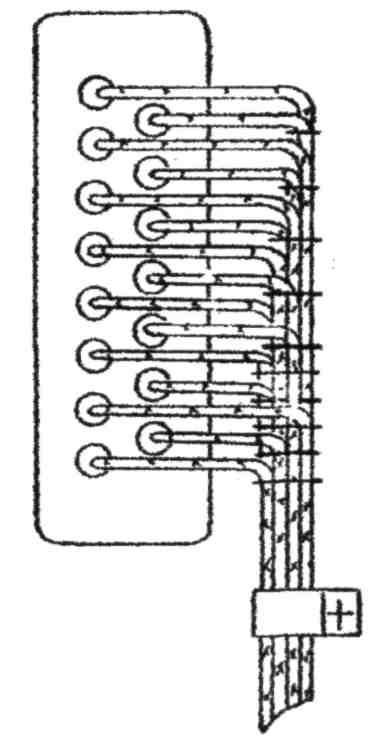

1 – припой; 2 – жила: 3 – изоляционная трубка;

4 – провод; 5 – разъем

1 – изоляционная трубка на клее;

2 – контакт реле; 3 – провод
