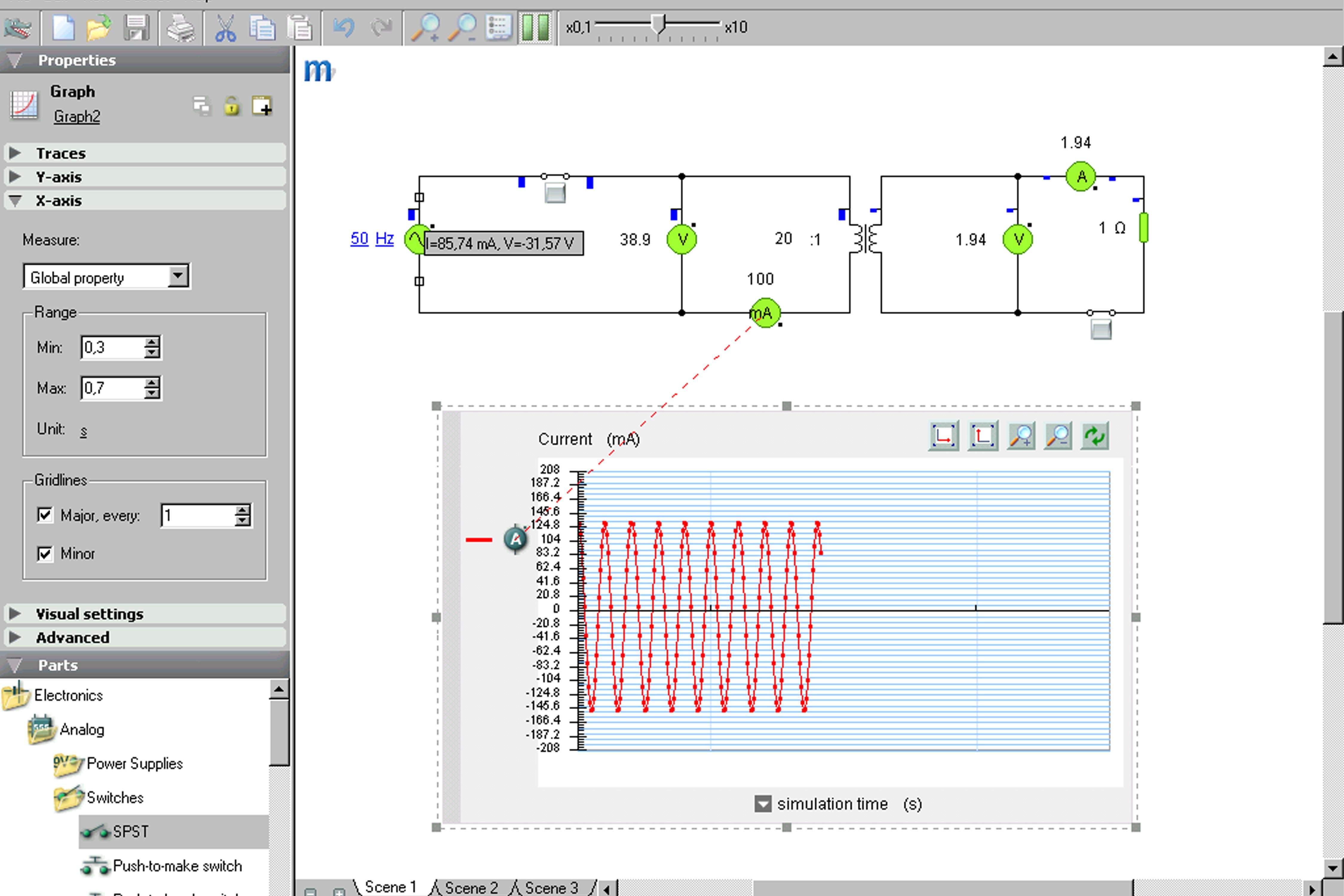

Інтерфейс програми
Втрати потужності в трансформаторі складаються з втрат у мідних провідниках обмоток, пов’язаних з їх нагріванням, а також втрат у сталі осердя, зумовлених гістерезисом (перемагніченням) і вихровими струмами в осерді. Останні втрати визначаються величиною і частотою зміни магнітного потоку і від навантаження не залежать.
Таблиця 56.1 – Варіанти завдань
|
№ варіанту |
1 |
2 |
3 |
4 |
5 |
6 |
|
Відношення кількості витків |
10:1 |
15:1 |
20:1 |
25:1 |
30:1 |
35:1 |
|
№ варіанту |
8 |
9 |
10 |
11 |
|
12 |
|
Відношення кількості витків |
45:1 |
50:1 |
55:1 |
60:1 |
|
65:1 |
Послідовність виконання
1. У вікні програми “Crocodile Physics“ скласти електричну схему, як показано на рисунку 56.2.

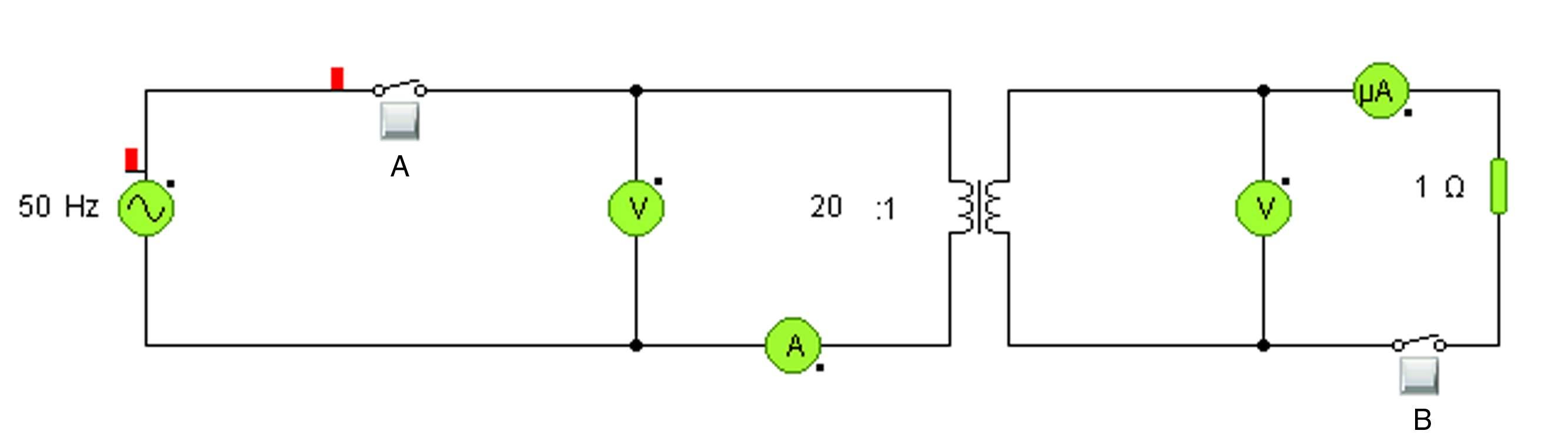

Рисунок 56.2 – Електрична схема досліду
2. Задати робочі параметри елементів, що входять в електричне коло згідно свого варіанту завдань.
3.
Для режиму холостого ходу трансформатора
(вимикач В незамкнений) виміряти величини
і
.
Розрахувати на основі формули (56.4)
коефіцієнт трансформації. (Вимірювання
проводити за допомогою модуля Graph –
див. інтерфейс програми).
4. Замкнувши вторинну обмотку і змінюючи опір R резистора навантаження, виміряти 10 значень струму І2 від максимального до мінімального та відповідні значення Р1 і Р2. Результати записати в таблицю. Обчислити за формулою (56.5) ККД трансформатора для кожного виміру.
-
I2, А
P1, Вт
P2, Вт
η
5.
Побудувати графік залежності
і встановити, для якої сили струму
коефіцієнт корисної дії трансформатора
максимальний.
6. Зробити висновки.
