Порядок виконання

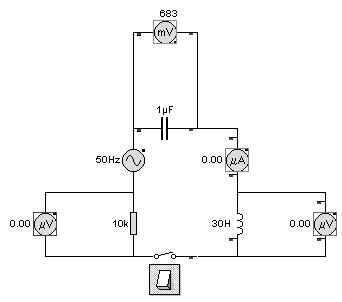

Рисунок 55.7 Рисунок 55.8

1. Увійти у програму моделювання фізичних експериментів “Crocodile Physics”. Обрати пункт меню Blank model. Увійти в меню Electronics (symbols) – електричні прилади.

2. Скласти електричне коло, подане на рисунку 55.7, ввести такі величини електричних елементів: ЕРС генератора 9 В, частота генератора 50 Гц, активний опір 300 Ом,

індуктивність шпульки (напишіть людською мовою!!!) 250 Гн. Додати до кола амперметр і вольтметри для відповідних вимірювань згідно рис. 55.8.

3. Змінюючи ємність конденсатора (див. таблицю 55.1), записати покази вольтметра й амперметра в таблицю.

4. Для кожного значення ємності обчислити індуктивний, ємнісний та повний опір, тангенс кута зсуву фаз між струмом і напругою і сам кут, а також відношення ефективної напруги до ефективного струму на джерелі і занести результати в таблицю.

5. Порівняти отримані відношення з обчисленим повним опором кола, тобто обчислити відхи­лення реального опору кола від розрахованого і занести результати в таблицю.

6. Побудувати відповідні векторні діаграми і проаналізувати їх.

Таблиця 55.2

ω, рад/с

R0, Ом

L, Гн

C, нФ

Ue, В

Ie, А

RL, Ом

RC, Ом

Z, Ом

tgφ

φ,˚

Ue/Ie, Ом

ΔZ, Ом

200

350

500

Контрольні запитання

1. Змінний електричний струм.

2. Одиниці вимірювання сили струму, напруги, опору, ємності, індуктивності, частоти.

3. Назвати й показати елементи схеми на стенді і на малюнку.

4. Діючі значення величини і напруги змінного струму.

5. Закон Ома для змінного струму.

6. Векторна діаграма струму і напруги при включенні в коло активного опору.

7. Векторна діаграма струму і напруги при включенні в коло індуктивного опору.

8. Векторна діаграма струму і напруги при включенні в коло ємнісного опору.

9. Векторна діаграма струму і напруги при послідовному включенні в коло активного, індуктивного та ємнісного опорів.

10. Зсув фаз між струмом і напругою.

11. Імпеданс як векторна сума активного, індуктивного та ємнісного опорів. Показати це за до­помогою векторної діаграми.

Література

1. Бушок Г.Ф., Венгер Є.Ф. Курс фізики. Кн.1, 2. – К., ”Либідь“, 2001.

2. Кучерук І.М., Горбачук І.Т., Луцик П.П. Загальний курс фізики. Т.: 1,2,3. – К.: "Техніка", 2001.

3. Бушок Г.Ф. і ін. Курс фізики. Кн. 2. – К.: “Либідь”, 2001.

4. Трофимова Т.И. Курс физики. – М.: “Высшая школа», 1990.

В-56 Дослідження роботи трансформатора

Мета: ознайомитися з будовою трансформатора та принципом його роботи; навчитися визначати коефіцієнт трансформації, коефіцієнт корисної дії трансформатора.

Прилади і матеріали: комп’ютерна програма “Crocodile Physics”.
