2.4.2. Понятие об однотактных и двухтактных схемах

По способу работы усилительного прибора схемы делятся на однотактные и двух­тактные.

Однотактным называется каскад, имеющий один или несколько параллельно соединенных усилительных приборов, работающих непрерывно.

Это наиболее простые усилители, работающие в режиме класса А.

Обычно в этом случае рабочая точка выбирается в середине линейного участ­ка ВАХ. Однотактные усилители могут быть бестрансформаторными и с исполь­зованием трансформаторов.

Пример использования однотактного трансформаторного усилителя мощно­сти показан на рисунке 5.7.

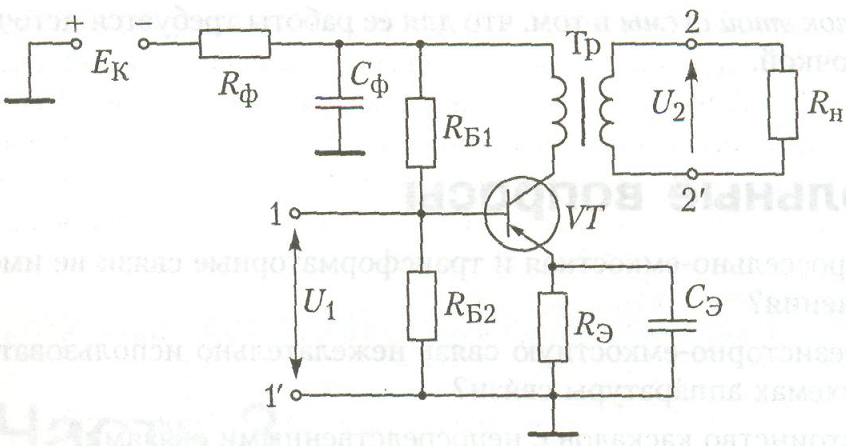

Рисунок 5.7 – Схема однотактного трансформаторного усилителя

Получение на выходе усилителя большой мощности предполагает работу его транзистора при больших значениях токов и напряжений.

Отсюда следует, что одним из основных параметров усилителя становится КПД. К тому же переменные составляющие токов и напряжений в этом случае соизмеримы с постоянными составляющими сигналов.

Поэтому на свойства уси­лителя начинает сильно влиять связь параметров транзистора с режимами его работы и нелинейность основных характеристик. Это заставляет при расчете та­ких усилителей отказываться от использования малосигнальных моделей тран­зисторов. В таких усилителях должны использоваться транзисторные каскады с малым выходным сопротивлением, а вводимые цепи ООС должны быть только по напряжению.

Это послужило причиной использования двухтактных схем усиления, обес­печивающих работу выходных транзисторов в режимах класса В и АВ. При этом усилители могут быть выполнены как по трансформаторной, так и по бестрансформаторной схеме.

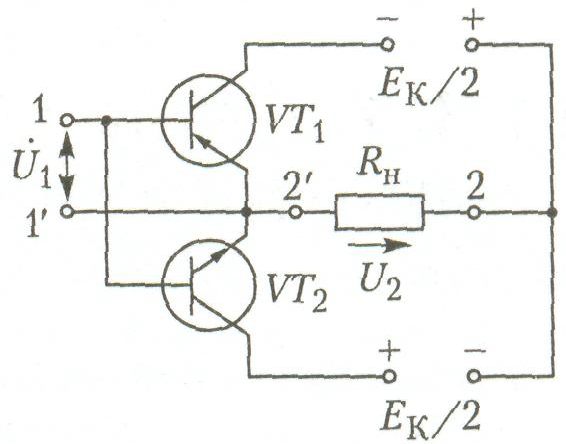

Рисунок 5.8 – Схема двухтактного транзисторного усилителя мощности

Двухтактным называется усилитель с па­рой усилительных приборов, работающих по­очередно. Пример использования двухтактного тран­зисторного усилителя мощности показан на рисунке 5.8, Схема состоит из двух транзисторов с раз­ным типом проводимости и источника пита­ния Ек со средней точкой. Входы транзисторов включены параллель­но. Если к зажиму (1) приложено положи­тельное напряжение сигнала, то открывает­ся транзистор VТ2, а транзистор VT1 закрыт. Ток через нагрузку проходит в направлении (2'-2). При смене полярности открывается транзистор VT1, а транзистор VT2 закрывается. Ток через нагрузку Rн протекает в противоположном направлении (2-2').

Таким образом, на нагрузке выделяется напряжение сигнала. При отсутствии сигнала оба транзистора закрыты, поскольку на базы не подается напряжение смещения.

Преимущества данной схемы: простота; отсутствие крупногабаритных элемен­тов — трансформаторов, плохо поддающихся миниатюризации методами совре­менной технологии.

Недостаток этой схемы в том, что для ее работы требуется источник питания со средней точкой.

КОНТРОЛЬНЫЕ ВОПРОСЫ:

1. Почему дроссельно-емкостная и трансформаторные связи не имеют широко­го применения?

2. Почему резисторно - емкостную связь нежелательно использовать в низкоча­стотных схемах аппаратуры связи?

3. В чем достоинство каскадов с непосредственными связями?

4. Как в каскадах с непосредственными связями устраняется влияние по посто­янному току?
