Часть 1. Сопротивления и вольт-амперные характеристики резисторов
1.1. Для измерения сопротивлений включить питание цифрового вольтметра В7-38. Нажатием кнопки <<k>> установить режим измерения сопротивлений.
На модуле сопротивлений установить с помощью переключателя номинальное сопротивление резистора R1=100 Ом. Соединяя проводами вход вольтметра с резистором R1, записать измеренное значение сопротивления R1= Ом.
Для последовательного и параллельного соединения двух резисторов с равными сопротивлениями R1 = 100 Ом и R2 = 100 Ом вычислить эквивалентные сопротивления Ra, Rб:
а)
при последовательном соединении
Rа
= R1+R2
= Ом ;
б) при параллельном соединении Rб = R1*R2 / (R1+R2) = Ом.
Выполнив
поочередно соединения резисторов,
измерить и записать значения: Rа
= Ом; Rб
= Ом. Сравнить результаты измерений
и вычислений.

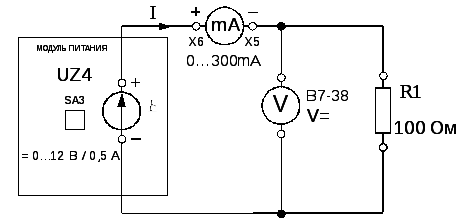

1.2. Для определения значения сопротивления резистора R1 с помощью миллиамперметра и вольтметра, собрать цепь по схеме рис.9. Учесть полярность подключения источника напряжения UZ4 (=0…12В/0,5А) и обозначенные выводы миллиамперметра (диапазон измерения 0…300 mA).
Установить на цифровом вольтметре В7-38 режим измерения напряжения <<V=>>. Можно считать этот вольтметр идеальным с Rv=∞.
Рис. 9
Проверить схему в присутствии преподавателя. Включить питание цепи: поочерёдно замыкая автомат (QF) общего питания ~220 В, автомат (SA3) источника напряжения UZ4 . Установить напряжение питания 10 В.
Записать показания приборов: ImA= мA; Uv= В.
Вычислить сопротивление R1 = Uv / ImA = Ом.
Сравнить полученное значение R1 с найденным в п.1.1. Выключить питание.
Для определения внутреннего сопротивления миллиамперметра RmA, отсоединить вольтметр V от резистора R1 и подключить его параллельно миллиамперметру mA. Восстановить питание. Записать показания: UmA= В; ImA= mA.
Вычислить RmA = UmA / ImA = Ом. Выключить питание.
1.3. Для снятия вольт-амперной характеристики резистора R1 восстановить цепь по схеме рис.1. Проверить схему; включить питание.
Изменяя напряжение источника питания, для каждого значения напряжения U табл.1 , измеряемого на резисторе R1 , , записать показание миллиамперметра. Выключить питание.
Табл. 1
U, B |
0 |
2 |
4 |
6 |
8 |
10 |
I, мА |
|
|
|
|
|
|
По результатам измерений построить вольт-амперную характеристику U(I). Аппроксимировать характеристику прямой линией, вычислить на основе её сопротивление резистора R1. R1 = U / I = Ом.
