- •Лабораторная работа №1 «Снятие вольтамперных характеристик нелинейных элементов и проверка опытным расчетом нелинейных цепей»
- •I вариант
- •16. Сделать выводы по работе. К лабораторной работе №1
- •К лабораторной работе №1
- •Контрольные вопросы.
- •Лабораторная работа №2 «Исследование электрических ламп» Ответить на вопросы:
- •Лабораторная работа №3 «Построение петли магнитного гистерезиса»
- •1. Определить размещение приборов на столе.
- •3. Определить цену деления приборов.
- •4. Предъявить собранную схему для проверки преподавателю.
- •8.Участок бс
- •К лабораторной работе №3
- •Лабораторная работа №4 «Измерение параметров индуктивно связанных катушек»
- •Лабораторная работа №5 «Измерение мощности потерь энергии в ферромагнитном сердечнике катушки» Ответить на вопросы:
- •9. Сделать выводы по работе.
- •Лабораторная работа №6 «Изучение переходных процессов заряда и разряда конденсатора» Ответить на вопросы:
- •1. Определить размещение приборов на столе.
- •2. Собрать эл. Схему цепи (рис.6.1).
- •4. Предъявить собранную схему для проверки преподавателю.
- •10. Сделать выводы по работе.
- •Лабораторная работа №7 «Исследование влияния воздушного зазора на сопротивление магнитной цепи»
8.Участок бс
Первая точка. Тумблеры S1, S2, S3, S4, S5 отключены:
а) включить тумблер S1. Произвести магнитную подготовку образца перекидным ключом (перекидной ключ 3-5 раз перевести из нижнего положения в верхнее) и оставить его в нижнем положении;
в) сбросить показания милливеберметра на нуль кнопкой «сброс»;
г) отключить тумблер S1.Сбросить показания милливеберметра. Переключить перекидной ключ из нижнего положения в верхнее. Записать показания милливеберметра в табл.№ 3.1, умножив на 12-10-2 mWb
Вторая точка. Тумблер S1, S2 включены, S3, S4, S5 отключены
а) произвести магнитную подготовку образца перекидным ключом ( перекидной ключ 3^5 раз перевести из нижнего положения в верхнее)
и оставить его в нижнем положении;
б) сбросить показания милливеберметра на нуль кнопкой «сброс»;
в) отключить тумблер S1 Переключить перекидной ключ из нижнего положения в верхнее. Записать показания милливеберметра в табл.№ 3.1, умножив 12-10-2 mWb.
Третья точка
Тумблеры S1, S2, S3 включены: S4, S5 отключены:
а) Произвести магнитную подготовку образца перекидным ключом ( перекидной ключ 3 -5 раз перевести из нижнего положения в верхнее.) и оставить его в нижнем положении;
б) сбросить показания милливеберметра на нуль кнопкой «сброс»;
в) отключить тумблер Si, переключить перекидной ключ из нижнего положения в верхнее;
Записать показания милливеберметра в табл. № 3.1, умножив 12-10-2 mWb.
Четвертая точка.
Тумблеры S1, S2, S3, S4 включены, тумблер S5 отключен:
а) произвести магнитную подготовку образца перекидным ключом (перекидной ключ 3-5 раз перевести из нижнего положения в верхнее) и оставить его в нижнем положении;
б) сбросить показания милливеберметра на нуль кнопкой «сброс» ;
в) отключить тумблер S1. Перекидной ключ перевести из нижнего положения в верхнее. Зависать показания милливеберметра в табл.№9, умножив 12-10-2 mWb.
Пятая точка.
Тумблеры S1, S2, S3, S4, S5 включены:
а) произвести магнитную подготовку образца перекидным ключом ( перекидной ключ 3-5 раз перевести из нижнего положения в верхнее) и оставить его в нижнем положении;
б) сбросить показания милливеберметра на нуль кнопкой «сброс». Выключить тумблер
S1;
в) переключить перекидной ключ из нижнего положения в верхнее. Записать показания милливеберметра, умножив 12-10-2 mWв.
Расчет магнитной индукции для данного участка производится по формулам:
9.Участок СД
Для построения участка (СД) используются данные участка (АБ).
10.Участок ДА
Для построения участка (ДА) используются данные участка (БС).
11. Сделать вывод.
12. Петлю магнитного гистерезиса строить в масштабе на миллиметровой бумаге.
Выход
=10V; 0,1A макс

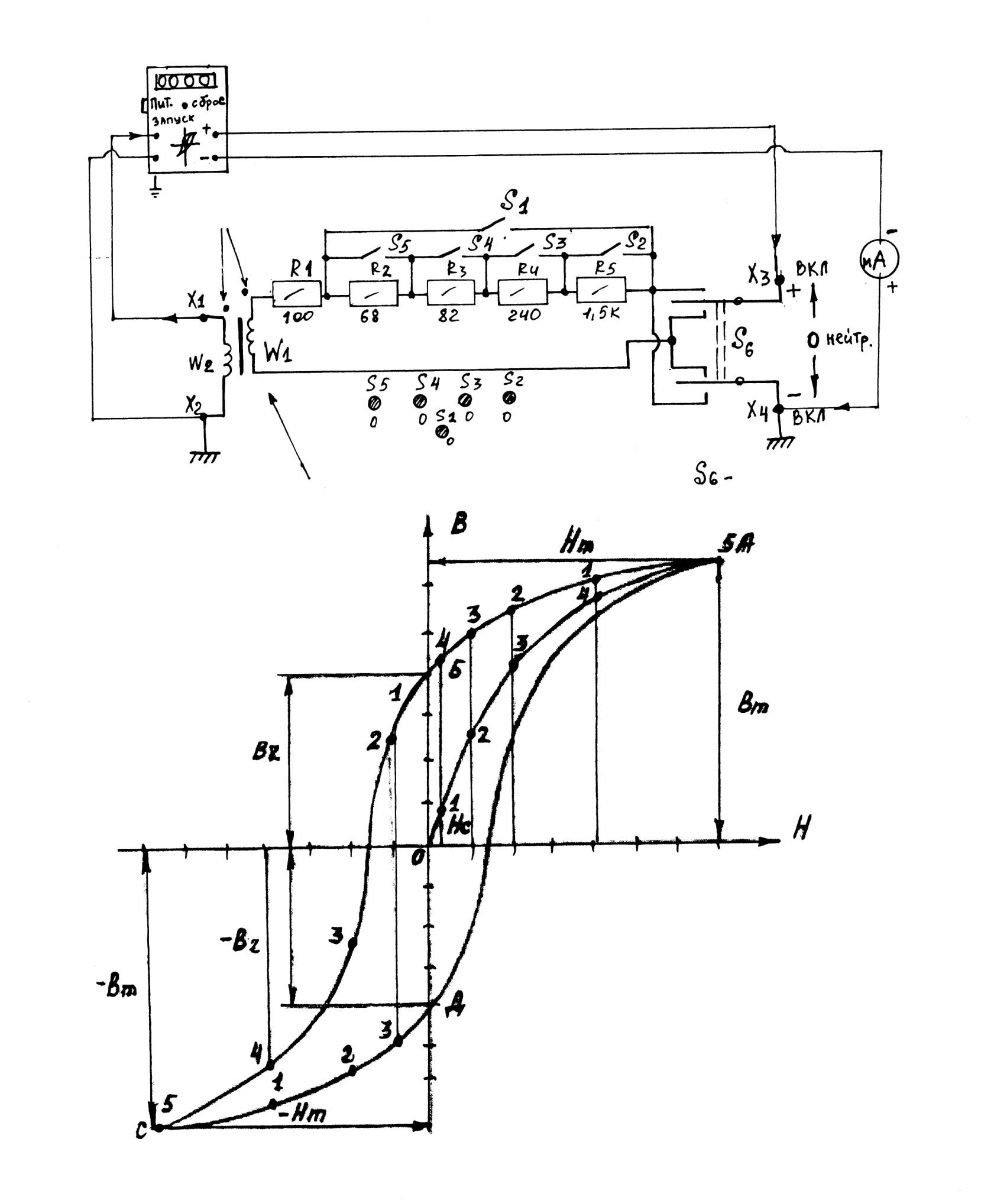

Рис. 3.1
Внимание! Четко соблюдать полярность подключения стабилизированного источника «+10В», вмонтированного в милливеберметр, и полярность клемм «Запуск»
Тороидальный сердечник с обмотками W1 и W2.
Начало обмоток
Перекидной ключ
Рис. 3.2.
К лабораторной работе №3
Таблица 3.1.
№ п/п |
Участок OA |
Участок АБ |
Участок БС |
||||||||||||||
I |
ψ |
В |
H |
а |
I |
ψ |
В |
H |
а |
I |
ψ |
В |
Н |
а |
|||
А |
мВб |
т |
А/М |
- |
А |
мВб |
т |
А/М |
- |
А |
мВб |
Т |
А/М |
- |
|||
1. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
2. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
3. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
4. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
5. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
