4. Резьбы и крепежные элементы
4.1 Классификация и основные параметры резьб
Резьбовые соединения относятся к группе разъемных соединений. Такие соединения могут быть неподвижными (фиксирующими положение соединяемых деталей относительно друг друга) или подвижными, в которых задается передвижение одной детали относительно другой
По назначению резьбы делятся на крепежные (в неподвижном соединении) и ходовые, или кинематические (в подвижном соединении).
Резьба может быть нарезана на деталях с различной формой поверхности (как цилиндрической, так и конической) и называется соответственно цилиндрической и конической резьбой.
В зависимости от расположения поверхности резьба может быть наружной или внутренней.
В зависимости от формы профиля различают резьбу треугольную, трапецевидную, прямоугольную, круглую, специальную.
Треугольная резьба подразделяется на метрическую, трубную, коническую дюймовую, трапецевидная резьба – на трапецеидальную, упорную, упорную усиленную.
По величине шага различают резьбу крупную, мелкую, специальную.
По числу заходов резьбы делят на однозаходные и многозаходные.
По направлению винтовой линии различают резьбу правую и левую.
Профили резьб характеризуются следующими особенностями:
-
Метрическая резьба имеет профиль в виде равностороннего треугольника с углом при вершине 60;
-
Трубная резьба имеет профиль в виде равнобедренного треугольника с углом при вершине 55;
-
Коническая дюймовая резьба с углом профиля 60 имеет профиль в виде равностороннего треугольника;
-
Трапецеидальная резьба имеет профиль в виде равнобочной трапеции с углом 30 между боковыми сторонами;
-
Упорная резьба имеет профиль в виде неравнобочной трапеции с углом наклона рабочей стороны 3 и нерабочей 45.
К параметрам резьбы относят ее шаг и ход. Шаг резьбы P – расстояние между соседними одноименными боковыми сторонами профиля, измеренными вдоль оси резьбы. Ход резьбы – относительное осевое перемещение винта (гайки) за один оборот, равное произведению nP, где n – число заходов резьбы.
4.2 Обозначение резьбы
В общем случае в обозначение резьбы входят:
-
Условное обозначение резьбы;
-
Номинальный размер в мм или дюймах;
-
Размер шага;
-
Буквы LH для левой резьбы;
-
Буквенно-цифровое обозначение поля допуска или буквенное обозначение класса точности;
-
Цифровое значение или буквенное обозначение длины свинчивания, если оно отличается от нормальной.
Буквенные обозначения резьб: M – метрическая цилиндрическая; Tr – трапецеидальная; S – упорная; G – трубная цилиндрическая и т.д.

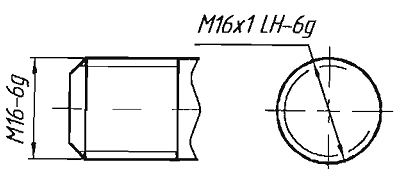

В обозначениях метрических цилиндрических резьб после буквы M указывают номинальный диаметр резьбы в мм, для мелких резьб – шаг в мм и поле допуска (рис. 36).
Рис. 36
При изображении резьбы на чертежах в соответствии с ГОСТ 2.311 – 68 принята условность, когда винтовую линию заменяют двумя линиями – сплошной основной и тонкой (рис. 36).
Наружная резьба изображается сплошной основной линией по внешнему диаметру и сплошной тонкой – по внутреннему диаметру. На изображениях в плоскости, перпендикулярной оси стержня тонкую линию проводят на ¾ окружности, причем эта линия может быть разомкнута в любом месте.
Расстояние между тонкой и сплошной линиями не должна быть больше шага резьбы. Штриховку в сечениях проводят до сплошной основной линии.
Внутренняя резьба изображается сплошной основной линией по внутреннему диаметру и сплошной тонкой по наружному.
