11. Блок питания

В соответствии с составленной полной принципиальной схемой составляем таблицу требований к блоку питания (см. табл. 11.1).

Таблица 11.1 - Таблицу требований к блоку питания

№ п/п	Элемент схемы
1	Бестрансформаторный усилитель мощности	-36	451
2	Генератор тактовых импульсов	+15 +5	25 0.1
3	Делитель частоты	+5	0.04
2	Полосовой фильтр	15	12

Из таблицы 11.1 следует, что для функционирования генератора синусоидального сигнала требуется четыре канала питания. Принципиальная схема блока питания представлена на рисунке 11.1.

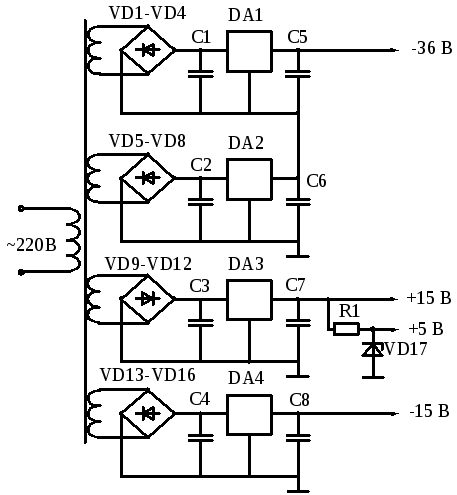

Рисунок 11.1 – Принципиальная схема блока питания

Канал на U_н = -36 В. Потребляемый ток I_пот = 451 мА.

Для стабилизации напряжения используем интегральные стабилизаторы напряжения. Однако интегральных стабилизаторов на фиксированное напряжение -36 В не существует, поэтому для реализации напряжения питания -36 В используем два канала на -18 В каждый и их выходы соединяем последовательно (см. рис. 11.1).

Используем интегральный стабилизатор типа КР1162ЕН18 с параметрами [19]:

Коэффициент стабилизации выбранной микросхемы:

По заданию параметры питающей сети U_c = 220 В (+10%/ -15%), следовательно допустимое относительное изменение входного напряжения составляет: ΔU_вх/U_вх=25%. Тогда нестабильность напряжения на выходе интегрального стабилизатора будет равна:

Канал на U_н = +15 В. Потребляемый ток I_пот = 25 + 12 = 37 мА.

Для стабилизации напряжения используем интегральный стабилизатор КР1157ЕН15А с параметрами:

Коэффициент стабилизации выбранной микросхемы:

Нестабильность напряжения на выходе интегрального стабилизатора:

Канал на U_н = -15 В. Потребляемый ток I_пот = 12 мА.

Для стабилизации напряжения используем интегральный стабилизатор КР1168ЕН15 с параметрами:

Коэффициент стабилизации выбранной микросхемы:

Нестабильность напряжения на выходе интегрального стабилизатора:

Канал на U_н = +5 В. Потребляемый ток I_пот = 0.1+0.04 = 0.14 мА.

Данный канал реализован на основе параметрического стабилизатора напряжения и подключается к выходу канала + 15 В (см. рис. 11.1).

Коэффициент стабилизации на выходе параметрического стабилизатора будет больше 57, то есть нестабильность выходного напряжения будет в несколько раз меньше значения 0.44%.

Емкости подключенные ко входу интегральных стабилизаторов С1-С4 обеспечивают устойчивую работу микросхем [19]. Емкости, подключенные к выходу интегральных стабилизаторов, С5-С8 обеспечивают уменьшение амплитуды пульсаций выходного напряжения.

Список литературы

1. Варакин Л.Е. Бестрансформаторные усилители мощности. Справочник. - М.: Радио и связь, 1984.- 128 с.

2. Проектирование усилительных устройств на транзисторах./ Под ред. Г.В. Войшвилло. - М.: Связь, 1972.- 384 с.

3. Проектирование транзисторных усилителей звуковых частот./ Под ред. Н.Л. Безладнова. - М.: Связь, 1978.- 368 с.

4. Проектирование усилительных устройств. Учебное пособие./ Под ред. Н.В. Терпугова - М.: Высш. школа, 1982.- 190 с.

5. Терещук Р.М. и др. Полупроводниковые приёмно-усилительные устройства. Справочник радиолюбителя. - К.: Наукова думка, 1989.- 672 с.

6. Радиотехнические схемы на транзисторах и туннельных диодах./ Под ред. И.И. Акулова. - М.: Связь, 1966.

7. Джонсон Д., Джонсон Дж., Мур Г. Справочник по активным фильтрам. - М.: Энергоматиздат, 1983.

8. Манаев Е.И. Основы радиоэлектроники: Учебное пособие для радиотехнических специальностей вузов. - М.: Радио и связь, 1985.

9. Остапенко Г.С. Усилительные устройства: Учебное пособие для вузов. - М.: Радио и связь, 1989.- 400 с.

10. Транзисторы для аппаратуры широкого применения./ Под ред. Б.Л. Перельмана. - М., 1981.

11. Интегральные микросхемы: Справочник/Под ред. Б.В. Тарабрина. - М.: Радио и связь, 1984.

12. Булычев А.Л. и др. Аналоговые интегральные схемы: Справочник - Минск, 1994.

13. Цифровые и аналоговые интегральные микросхемы: Справочник/ Под ред. С.В. Якубовского. - М.: Радио и связь, 1989.- 496 с.

14. Источники электропитания радиоэлектронной аппаратуры:

Справочник/ Под ред. Найвельта Г.С.- М.: Радио и связь, 1985.-592 с.

15.Шило В.Л. Популярные цифровые микросхемы: Справочник. - М.: Радио и связь,1989 - 496 с.

16. Гнатек Ю.Р. Справочник по цифро-аналоговым и аналого-цифровым преобразователям. - М.: Радио и связь, 1982.

17.Федорков Б.Г., Телец В.А. Микросхемы ЦАП и АЦП: функционирование, параметры, применение. - М.: Энергоиздат, 1990.-320 с.

18.Лебедев О.Н. Микросхемы памяти и их применение. - М.: Радио и связь, 1990. -160с.

19.Костиков В.Г. и др. Источники электропитания электронных средств. Схемотехника и конструирование. Учебник для вузов. - М.: Радио и связь, 1998. – 344 с.

20. Цыкина А.В. Проектирование транзисторных усилителей.-М;Связь,1965

21.Бронштейн И.Н., Семендяев К.А. Справочник по математике для инженеров и учащихся втузов. - М.: Наука, 1986.

22. Игумнов Д. В., Громов И. С. Эксплуатационные параметры и особенности применения полевых транзисторов. - М.: Радио и связь, 1981. - 64 с.

23. Китаев В.Е., Бокуняев А.А. Расчет источников электропитания устройств связи. Учебное пособие для вузов. - М.: Радио и связь, 1979, 1993.
