методические указания лабораторных работ / Метод по cadstar 3 ПРОЦЕСС СОЗДАНИЯ ПРИНЦИПИАЛЬНОЙ СХЕМЫ В ПРОГРАММЕ CADSTAR

Министерство образования и науки Российской Федерации

Саратовский государственный технический университет

Балаковский институт техники, технологии и управления

Процесс создания принципиальной

схемы в программе CADSTAR

Методические указания к выполнению практической работы по дисциплине «Автоматизированное проектирование средств и систем управления»

для студентов специальности 210100

дневной формы обучения

Одобрено редакционно-издательским советом Балаковского института техники, технологии и управления

Балаково 2007

Цель работы: приобрести навыки в создании принципиальной схемы.

Шаг 1 – Создание принципиальной схемы

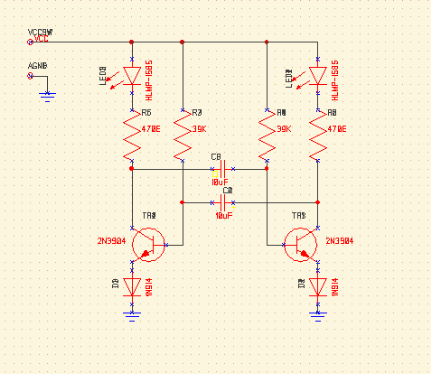

Рис.1 Принципиальная схема светодиодный индикатор

1. Начнем с просмотра нарисованной схемы, приведенной выше. Проект представляет собой простой светодиодный индикатор.

2. Соберем компоненты, используемые в индикаторе.

3. На исходной схеме мы видим 12 компонентов, а именно:

— 2 транзистора 2N3904 NPN;

— 2 диода 1N914;

— 2 светодиода HLMP-1585;

— 2 резистора 470 Ом;

— 2 резистора 39 кОм;

— 2 электролитических конденсатора 10мкФ /10В.

4. Также на схеме присутствует источник питания 9 В. В нашем случае в качестве источника питания можно использовать аккумулятор, имеющий напряжение 9В.

5. Как только данная информация получена, можно запускать редактор принципиальных схем CADSTAR.

6. Выполним щелчок кнопкой мыши по значку на панели инструментов (File New Schematic Design) и выберем один из появившихся в окне шаблонов, например .

7. Если вам не нравится работать с черным фоном, имеется возможность установить белый фон, выбрав на панели инструментов.

8. Теперь можно начинать вызывать необходимые символы с помощью панели управления Workspace, расположенной в левой части экрана. Выполним щелчок кнопкой мыши по закладке Libraries .

9. Начнем рисование схемы с размещения на шаблоне схемы транзисторов. В поле поиска панели Workspace введем текст и найдем транзистор 2N3904.

10. Установим два транзистора на шаблон, просто перетащив транзистор из окна панели Workspace, т.е. выделим 2N3904, щелкнув по выделенной области левой кнопкой мыши, затем, не отпуская кнопку, перетащим его на шаблон проекта. При перемещении можно использовать правую кнопку мыши для зеркального отображения и/или поворота элемента.

11. Установим оставшиеся 10 компонентов аналогичным образом (выбирать можно как монтируемые в отверстия, так и SMD компоненты):

— 2 диода 1N914 или BAS19;

— 2 светодиода HLMP-1585;

— 2 резистора 470E-MRS25-1% или 470E-r0805-2%;

— 2 резистора 39K-MRS25-1% или 39K-r0805-2%;

— 2 электролитических конденсатора 10uF-10V-EC или 10uF-10V-c6032;

12. Щелчок правой кнопкой мыши на компоненте в на панели Workspace позволяет просмотреть связанные с данным компонентом документы.

Приведенные здесь ссылки являются гиперссылками на документы, размещенные как на данном компьютере, так и в локальной или глобальной сети.

13. Два компонента можно соединить, наложив их выводы друг на друга.

14. После размещения всех компонентов добавим на схему три элемента AGND. Чтобы это сделать, выполним щелчок кнопкой мыши по иконке Add Global Signal и выберем элемент (AGND). Символы AGND и выводы диодов (катоды) можно соединить, наложив их друг на друга.

15. После добавления символов AGND найдем в библиотеке символ вывода SOLDEREYE-1MM по маске SOLDER* . Два таких символа будут обозначать точки подключения источника питания.

16. Изменим название выводов на VCC9V и AGND, соответственно. Для этого выберем нужный вывод и щелкнем по иконке Item Properties

17. Прорисуем оставшиеся связи между компонентами, согласно тому, как они выполнены на нарисованной вручную схеме. Для выполнения соединения щелкнем по иконке Add Connection. При прорисовке соединения можно изменить тип цепи, выполнив щелчок правой кнопкой мыши и в контекстном меню выбрав команду Change Default Net Route Code.

18. Изменим название цепи, подключенной к выводу VCC9V, на VCC, выбрав цепь и выполнив щелчок кнопкой мыши по иконке Item Properties .

19. По завершении вышеперечисленных действий сохраним проект схемы нажав кнопку .

20. Программа CADSTAR Express имеет функции отображения/сокрытия названий и номеров выводов, что позволяет отличать выводы 1 и 2 друг от друга. Выполним команду меню Tools | Options и на вкладке Display включите/отключите опцию Override Part Pin Names/Number Visibility.

21. Иногда бывает необходимо получить списки компонентов (в CADSTAR они называются Parts List) уже на ранних этапах проектирования. Для создания списка компонентов выполним команду меню Tools | Reports | Parts List.

22. Чтобы напечатать нарисованную схему, выполним команду меню File | Print (кнопка ) и установим параметры печати и страницы.

23. Наконец, передадим информацию со схемы в редактор печатных плат с помощью команды File | Transfer to PCB. В качестве технологии изготовления печатной платы (опция PCB Technology) выберем вариант "2 layer 1.6mm.pcb".

Примечание: вариант технологии исполнения печатной платы "1 layer 1.6mm.pcb", установленный по умолчанию, предназначен для получения односторонних плат, но в нашем случае хотелось бы иметь больше пространства вокруг элементов, более широкие проводники и окна в маски пайки большего размера. Преимущество использования технологических файлов состоит в том, что пользователь может делать разные платы по разным технологиям, пользуясь одной и той же библиотекой.

24. Если вы не выполняли схему так, как описано выше, просто откройте файл Example1.scm и перенесите схему в редактор печатных плат с помощью команды меню File | Transfer to PCB, а в качестве технологии исполнения печатной платы выберите "2 layer 1.6mm.pcb".

1. В Шаге 1 описывается процесс создания принципиальной схемы для Проекта А. На самом деле, приведенная последовательность действий может использоваться для получения любого изображения схемы. Однако осуществление более сложного проекта будет включать в себя более сложные шаги. Редактор CADSTAR Design Editor имеет множество инструментов, с помощью которых проектировщики, могут создавать принципиальные схемы. Также можно добавлять различные параметры расположения, вставлять в цепь компоненты без разъединения, автоматически подключать шины. Другие инструменты, например, выравнивание символов, многовариантное проектирование, иерархическое проектирование и т. д. удобны в использовании и важны в работе профессиональных инженеров-проектировщиков.

Обратите внимание, что для передачи данных в редактор печатных плат не требуется список соединений. Библиотека CADSTAR, редактор схем и печатных плат используют один и тот же графический интерфейс, что гарантирует быстрый и безошибочный перенос данных.

Теперь мы можем приступать к проектированию печатной платы.

Контрольные вопросы

1. Как выбрать фон.

2. Как установить элементы на схему.

3. Как просмотреть связанные с данным компонентом документы.

4. Соединение компонентов.

5. Элемент AGND и символ вывода SOLDEREYE-1MM.

6. Изменить тип цепи.

7. Как отличить выводы один от другого.

8. Создание списка компонентов.

9. Как сохранить и напечатать схему.

СПИСОК ЛИТЕРАТУРЫ

1.Зельдин Е.А. Цифровые интегральные микросхемы в информационноизмерительной аппаратуре. - Л.: Энергоатомиздат, 1986.

2.Самоучитель по САПР CADSTAR EXPRESS 9.0

3.Справочная литература по радиотехническим элементам.

4. По адресу www.cadstarworld.com.
