9.2. Косвенный метод определения силы сопротивления плугов
По данным Е.П. и В.Е. Огрызковых, удельное сопротивление K и твердость T типичных старопахотных черноземов Западной Сибири изменяются так, как показано на рис.9.1 и описывается зависимостями
T = 33799684 / W – 545248, (9.5)
K = 33884,8 – 60010,1W + 4877,4W2 – 178,8W3 + 2,4655W4, (9.6)
где W – абсолютная влажность почвы в зоне работы лезвий лемехов,%.
И
Рис.
9.1
Зная это и условие подобия Kаb mTаb для разных твердостей T почвы, находим переходный от K к T коэффициент m по зависимости:
m = K / T. (9.7)
Конкретные значения m определяются из рис. 9.1 или с вероятностью не ниже 0,90 по формулам (9.5) и (9.6) для любой влажности W почвы. Они затем используются для определения силы сопротивления плугов по формуле (9.8), предложенной Е.П., В.Е, П.В. Огрызковыми и С.Н. Михайловым,
Fп.л.т = mTabn. (9.8)
Не требуется при этом громоздких опытов по динамометрированию плугов. Нужно определять лишь твердость почвы твердомером. Получаемые при этом значения по формуле (9.8) не отличаются от получаемых по (9.2).
В качестве примера такие значения приведены в табл.6.

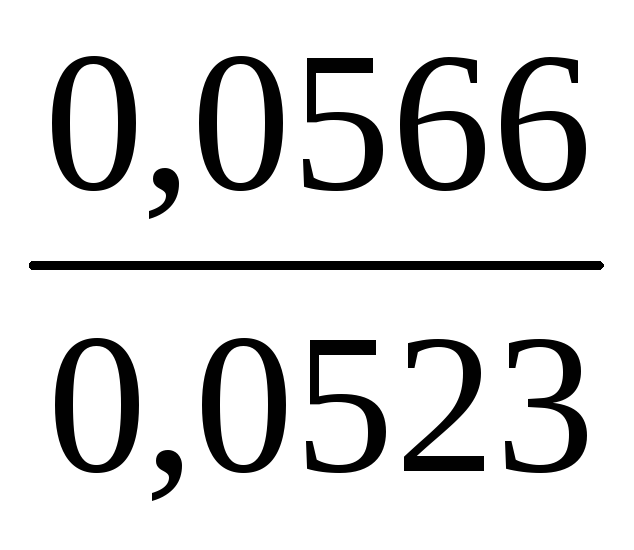

Таблица 6. Зависимость коэффициента m0 от свойств почвы
W,% |
T, Па |
K, Па |
m0 |
Fп.л.т, H |
9,9 |
|
|
|
|
16,4 |
|
|
|
|
23,5 |
|
|
|
|
27,6 |
|
|
|
|
Примечание. В числителе – опытные данные, в знаменателе – расчетные. Fп.л.т при а = 0,22 м; b = 0,35 м; n = 4.
Рассмотренный косвенный способ определения силы сопротивления плугов прост и обладает необходимой точностью для практических расчетов.
9.3. Энергоемкость орудий и сеялок, глубина хода рабочих органов которых находится в пределах 0,4–0,12 м
К почвообрабатывающим орудиям и сеялкам различного назначения, рабочие органы которых выполняют технологический процесс, заглубляясь в почву на 0,4–0,12 м, относятся: культиваторы, бороны, лущильники, все типы сеялок и сажалок, практически все орудия для мелкой обработки почвы и посева. В отличие от силы сопротивления плугов их тяговое сопротивление мало зависит от глубины хода рабочих органов, поскольку она не велика и изменяется в небольших пределах. Поэтому сила сопротивления таких орудий и сеялок (в отличие от таковой плугов) находится по общей формуле:
Fо.с = Kо.сВ = Kо.сbn, (9.9)
где Fо.с – сила сопротивления орудий-сеялок, H; Kо.с – удельное сопротивление орудий-сеялок, кН/м; В – рабочая ширина их захвата, м; b – междурядие, м; n – число сошников.
Важно иметь в виду, что здесь размерность Kо.с – кH/м, а у плуга – кH/м2 или кПа.
Ориентировочными Kо.с можно считать: для зубовых борон – 0,4–0,9; культиваторов с полольными лапами – 1,2–1,4; дисковых лущильников – 1,2–1,6; тяжелых дисковых борон – 4,0–8,0; зерновых сеялок – 0,95–1,5; овощных – 0,5–1,2; кукурузных – 1,1–1,4; картофелесажалок – 3,0–3,5 кН/м.
Значения Kо.с обычно имеются в справочной учебной литературе.
