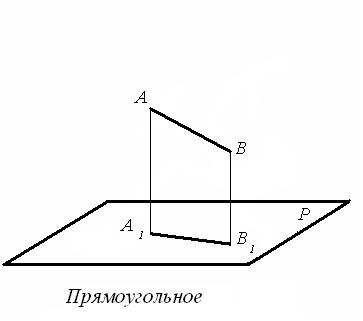

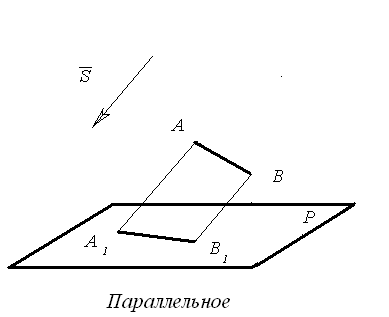

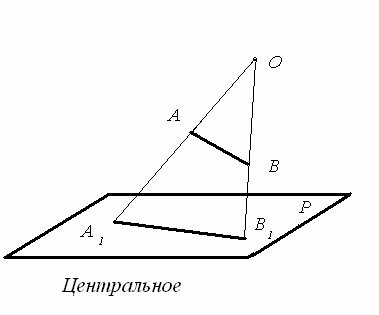

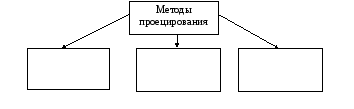

Тема 2.1. Методы проецирования
Где АВ-___________________________
______________________________
Р - ___________________________
А1В1-___________________________
________________________________
АА1 , ВВ1 -_______________________
________________________________

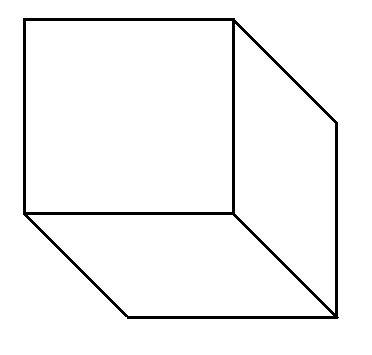

Наглядное изображение |
Комплексный чертеж ________________________________ ________________________________ ________________________________ |

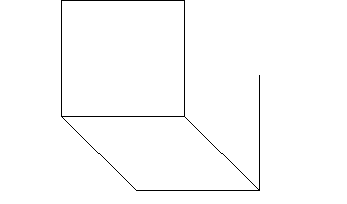

Обозначить плоскости и оси проекций
____начало координат ____ось абсцисс; ____ось ординат; ____ось аппликат;
________горизонтальная плоскость проекций;
________фронтальная плоскость проекций;
________профильная плоскость проекций;

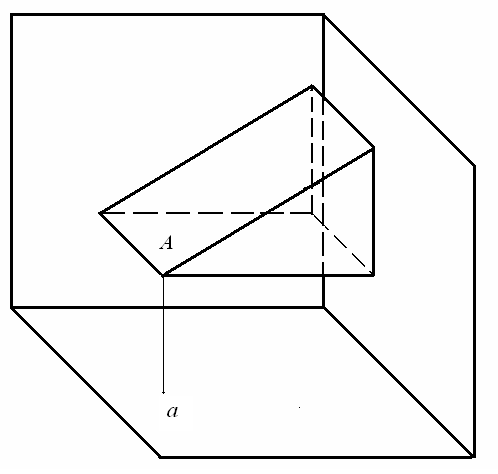

Найти
проекции точек-вершин предмета, определить
их координаты.
а - ___________________
______________________;
а΄ - ___________________
______________________;
а΄΄ - __________________ ______________________
Координата Х – расстояние от точки до_________________;
Координата Y - расстояние от точки до_________________;
Координата Z - расстояние от точки до_________________;
А ( …; …; … ); В ( …; …; … )
С ( …; …; … ); __( …; …; … ).
Построить комплексный чертеж ребра, грани предмета
2.1.1.Положение точки в пространстве
1.Точка, у которой все координаты отличны от нуля, называется _______________________________, она расположена ___________________.
Все ее проекции находятся __________________________________________.
2. Точка, у которой одна или две координаты равны нулю, называется ______________________________.
Точка, у которой одна координата равна нулю. лежит __________________________. Одна ее проекция совпадает с самой точкой, а две другие находятся ______________________________________________.
Точка, которой две координаты равны нулю, лежит __________________________, две ее проекции совпадают с самой точкой, а третья находится___________________________________________________.
Точка, у которой три координаты равны нулю расположена ____________________________. Все ее проекции лежат _________________.
Задание 2.1. Построить наглядное изображение и комплексный чертеж плоской фигуры (грани предмета) по имеющимся координатам, определить положение точек в пространстве.
Вариант |
A |
B |
C |
D |
1 |
50;60;0 |
0;60;0 |
0;60;50 |
50;60;25 |
2 |
45;25;0 |
5;25;0 |
5;25;30 |
45;25;15 |
3 |
40;40;0 |
0;40;0 |
0;40;50 |
40;40;20 |
4 |
60;50;15 |
10;50;15 |
10;50;45 |
60;50;25 |
5 |
50;40;0 |
10;40;0 |
10;40;30 |
50;40;30 |
6 |
55;50;20 |
15;50;20 |
15;50;40 |
55;50;30 |
7 |
40;50;10 |
10;50;10 |
10;50;40 |
40;50;40 |
8 |
30;50;0 |
0;50;0 |
0;50;20 |
30;50;20 |
9 |
45;40;0 |
10;40;0 |
10;40;20 |
45;40;20 |
10 |
50;60;0 |
20;60;0 |
20;60;15 |
50;60;15 |
11 |
60;30;0 |
10;60;0 |
10;60;25 |
60;30;25 |
12 |
45;40;0 |
0;65;0 |
0;65;30 |
45;40;30 |
13 |
35;50;0 |
5;50;0 |
5;50;65 |
35;50;65 |
14 |
40;55;10 |
10;55;10 |
40;55;60 |
10;55;60 |
15 |
50;55;20 |
0;55;20 |
0;55;40 |
50;55;40 |
|
|||||
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
||
|
|
Тест по теме 2.1
X O Y
Y |
Какими осями задается фронтальная плоскость проекций?
|
XOY |
YOZ |
||
XOZ |
||
Как называется плоскость XOY? |
Фронтальная |
|
Профильная |
||
Горизонтальная |
||
Как называется изображение, представленное на рисунке |
Пространственный чертеж |
|
Комплексный чертеж |
||
А (20;0;10) B (0;30:0) C (30;10;15) D (36;20;0)
|
Какая точка самая дальняя от профильной плоскости проекций W |
A |
B |
||
D |
||
Какая точка самая дальняя от горизонтальной плоскости проекций Н |
C |
|
A |
||
D |
||
Какая точка лежит на горизонтальной плоскости проекций? |
A |
|
B |
||
D |
||
|
Как называется изображение, представленное на рисунке? |
Комплексный чертеж |
Пространственный чертеж |
||
Проекция |
||
Какого положения отрезок, изображенный на чертеже |
Общего положения |
|
Горизонтально-проецирующий |
||
Горизонтального уровня |
||
Как называется эта проекция отрезка - a'b'? |
Профильная |
|
Горизонтальная |
||
Фронтальная |
||
|
Где лежит точка , если ее координата Х=0 |
На оси OX |
на профильной плоскости |
||
На горизонтальной плоскости |
||
Где лежит точка если ее координаты Z=0, У=0 |
В начале координат |
|
На оси ОZ |
||
На оси OX |
||
Точка С, изображенная на рисунке расположена |
На профильной плоскости |
|
В пространстве |
||
На фронтальной плоскости |
