- •Последовательность выполнения соединения половины вида с половиной разреза
Последовательность выполнения соединения половины вида с половиной разреза
__________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
__________________________________________________________________

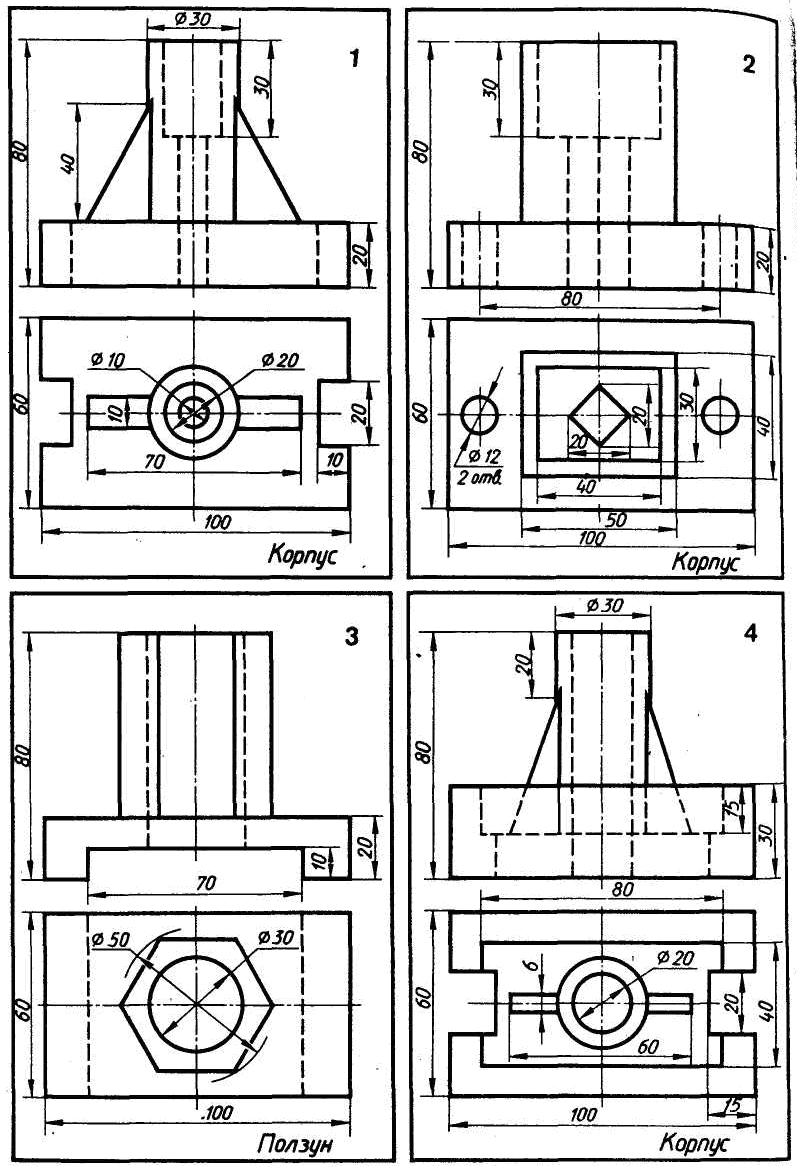

Построить третью проекцию модели. На фронтальной и на профильной проекциях, выполнить необходимые разрезы.
Построить аксонометрическую проекцию модели с вырезом ¼ части
Задание2.5..Построить третью проекцию модели, выполнить необходимые разрезы. Построить аксонометрическую проекцию модели с вырезом ¼ части.
Построить третью проекцию модели, выполнить необходимые разрезы. Построить аксонометрическую проекцию модели с вырезом ¼ части.

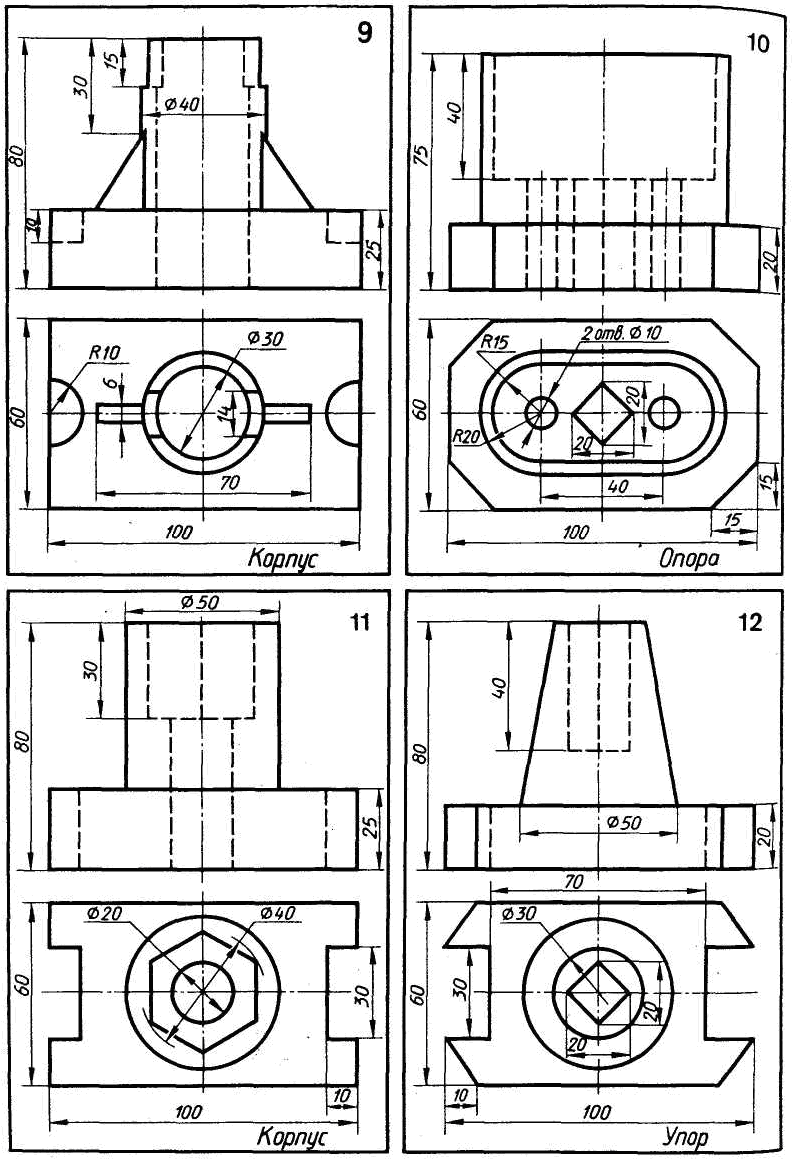

Построить третью
проекцию модели, выполнить необходимые
разрезы. Построить аксонометрическую
проекцию модели с вырезом ¼ части.
Построить третью
проекцию модели, выполнить необходимые
разрезы. Построить аксонометрическую
проекцию модели с вырезом ¼ части.
Построить
третью проекцию модели, выполнить
необходимые разрезы. Построить
аксонометрическую проекцию модели с
вырезом ¼ части.
Тесты к темам 2.6,2.7
|

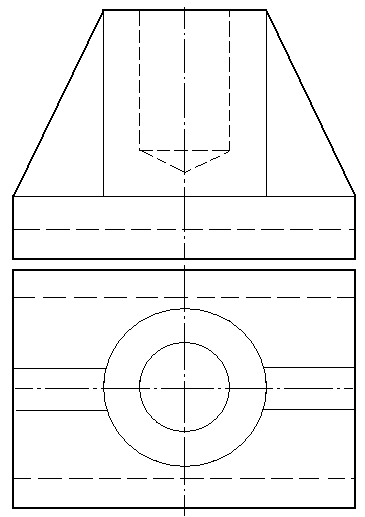

Из каких геометрических тел состоит модель? |
Цилиндр, усеченный конус, призма |
Два цилиндра, пирамида, призма |
||
Призма, цилиндр, шар |
||
Пирамида, призма, цилиндр |
||
Какой разрез нужно выполнить на фронтальной проекции? |
Фронтальный |
|
Профильный |
||
Соединение половины вида с половиной разреза |
||
Попадут ли отверстия, расположенные в основании модели в секущую плоскость Р||V |
Да |
|
Нет |
||
|
На каком чертеже соединение половины вида с половиной разреза выполнено правильно?
|
1
|
2
|
||
3
|
||
4 |
||
|

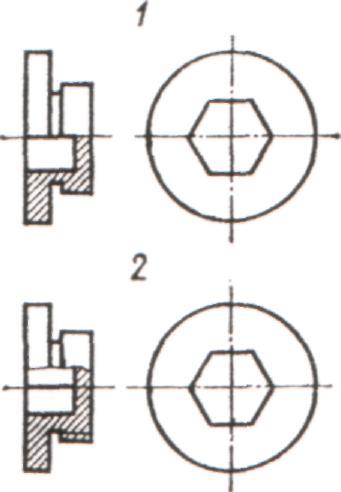

На каком изображении детали разрез выполнен правильно? |
1 |
2 |
||
Какую форму имеет отверстие детали? |
Цилиндрическую |
|
Призматическую |
Литература
-
Баранова Л.А и др. Основы черчения: Учеб. для средних специальных учебных заведений /Л.А.Баранова, Р.Л.Боровикова, А.П.Панкевич. – 3-е изд, перераб. и доп. –М.: Высш.шк., 1996.
-
Боголюбов С.К.Черчение. - М.: Машиностроение, 2000.
-
Миронов Б.Г. и др. Сборник заданий по инженерной графике с примерами выполнения чертежей на компьютере: Учебное пособие – М.: Высшая школа, 2003.
