Федеральное государственное образовательное учреждение

среднего профессионального образования

«Казанский авиационно-технический колледж имени П.В.Дементьева»

Инженерная графика

Рабочая тетрадь

Для технических специальностей среднего профессионального образования

Соколова Э.Р.

Казань

2010

Соколова Э.Р.

Инженерная графика: Рабочая тетрадь. – 2010, 71 с.

Рабочая тетрадь составлена в соответствии с государственным образовательным стандартом технических специальностей среднего профессионального образования.

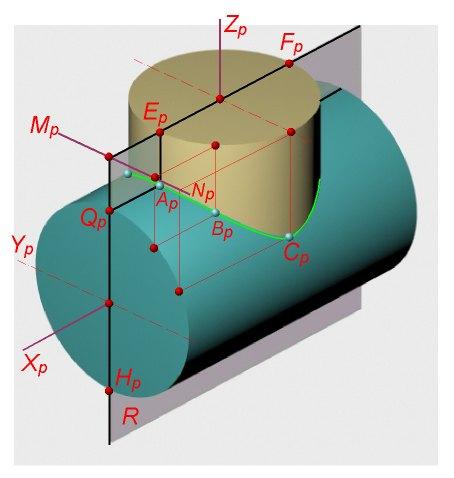

Рабочая тетрадь охватывает материалы разделов «Геометрическое черчение» и «Проекционное черчение» рабочей программы по дисциплине «Инженерная графика». Пособие предназначено для ежеурочного ведения и включает упражнения и обязательные графические задания по темам.

Для более эффективного обучения преподавателю рекомендуется использовать мультимедийный материал, соответствующий содержанию рабочей тетради.

Пособие может быть использовано для самостоятельной работы студентов, как очной, так и заочной форм обучения студентов.

Раздел 1. Геометрическое черчение.

Тема 1.1. Основные сведения по оформлению чертежей

1.1.1. Форматы гост 2.301-68

Формат – это______________________________________________________ _________________________________________________________________.

Основные форматы

Обозначение формата	А0	А1	А2	А3	А4
Размер листа

Допускается применять формат А5 с размерами _______________________

Дополнительные форматы образуются_______________________________ _________________________________________________________________

_________________________________________________________________.

Пример обозначения дополнительного формата________________________.

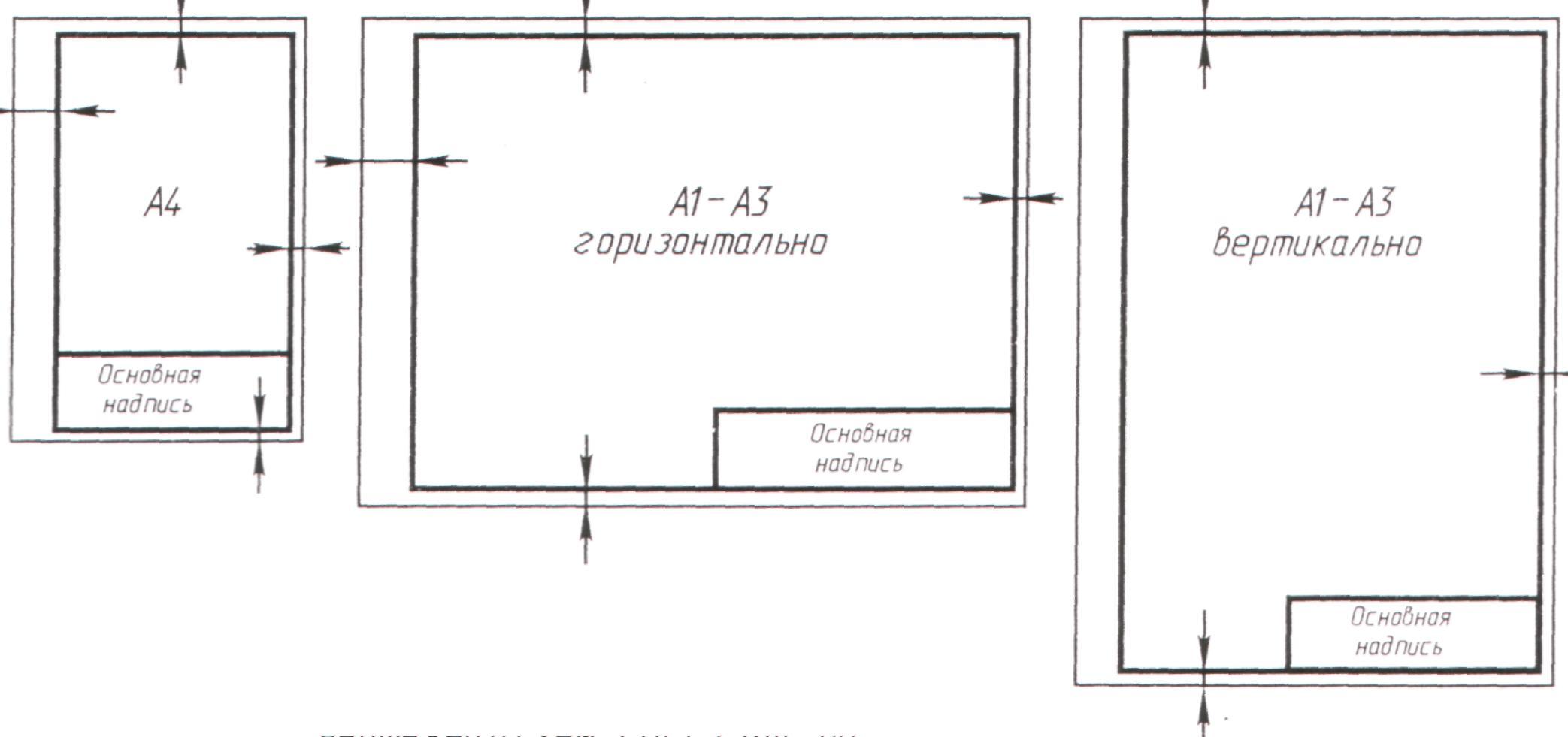

Рамка и основная надпись чертежей и схем

Основная учебная надпись

Заполнить основную надпись для первого графического задания

1.1.2.Шрифт чертежный гост 2.304-81

Стандарт устанавливает_____________________________________________

__________________________________________________________________.

Размер шрифта ( h )_________________________________________________ __________________________________________________________________.

В зависимости от наклона к основанию строки шрифт бывает:

наклонный _______________________, прямой__________________________.

d - ____________________________________, различают два типа шрифта:

А:______________________________, Б:_____________________________.

Предпочтительно выполнение надписей шрифтом типа Б.

Параметры размеров шрифта типа Б (мм)

Размер шрифта	3,5	5	7	10
Высота прописных букв и цифр	3,5	5	7	10
Высота строчных букв кроме в, б, р, д, у, ф	2,5	3,5	5	7
Высота строчных букв (полная) в, б, д, р, у	3,5	5	7	10
Ширина прописных букв Б, В, И, Й, К, Л, Н, 0, П, Р, Т, У, Ц, Ч, Ь, Э,Я	2,1	3	4,2	6
Ширина прописных букв А, Д, М, X, Ы, Ю	2,5	3,5	5	7
Ширина прописных букв Ж, Ф, Ш, Щ, Ъ	2,8	4	5,5	8
Ширина прописных букв Е, Г, 3. С	1,8	2,5	3,5	5
Ширина строчных букв а, б, в, г, д, е, з, и, й, к, л, н, о, п, р, у, х, ц, ч, ь	1,8	2,5	3,5	5
Ширина строчных букв м, ъ, ы, ю	2,1	3	4,2	6
Ширина строчных букв ж, т, ф, ш, щ	2,5	3,5	5	7
Ширина строчной буквы с	1,4	2	3	4
Ширина цифр 2, 3, 5, 6, 7, 8, 9, 0	1,8	2,5	3,5	5
Ширина цифры 4	2,1	3	4,2	6
Ширина цифры 1	1,2	1,5	2	3
Минимальное расстояние между словами	2,1	3	4,2	6
Ширина между буквами в словах	0,7	1	1,5	2
Толщина линии обводки шрифта	0,3	0,5	0,7	7

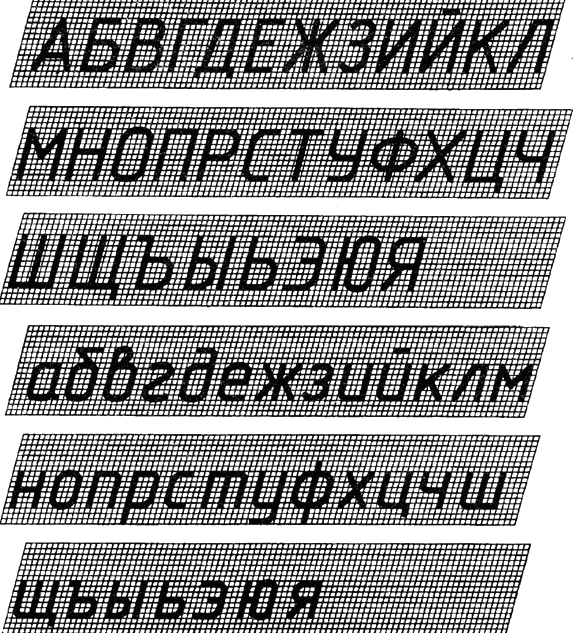

Шрифт типа Б с наклоном

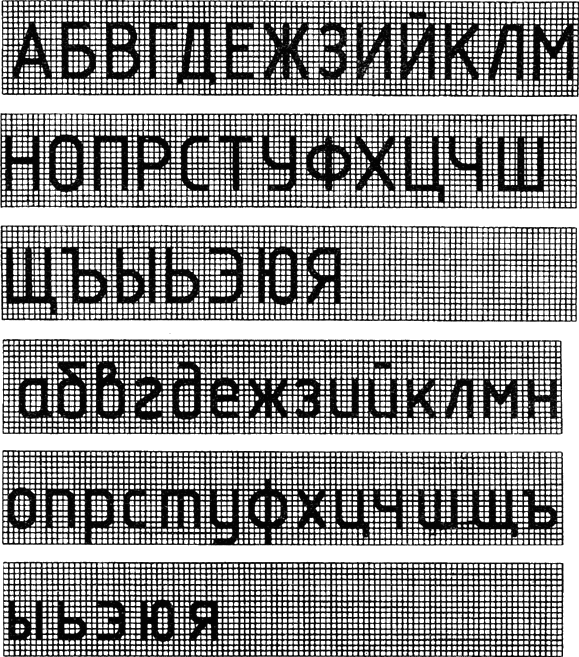

Шрифт типа Б без наклона

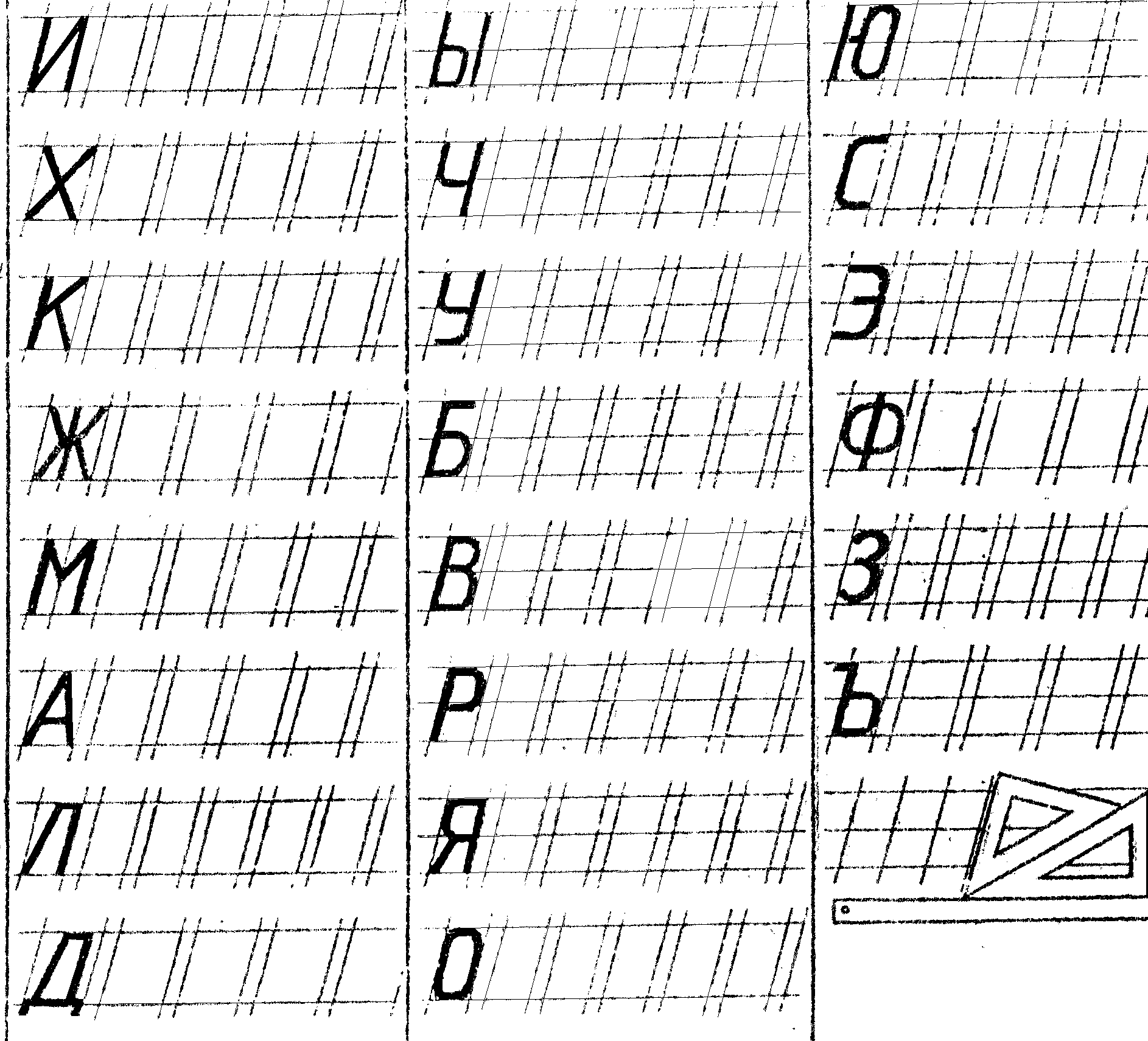

Заполните прописи шрифтом №10

Задание 1.1.

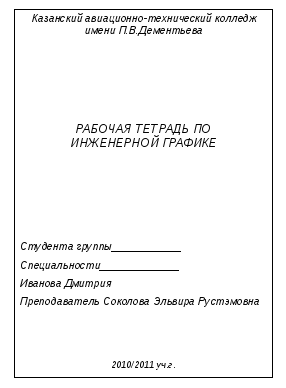

Образец заполнения титульного листа тетради

Шрифт 7

Шрифт 10

Шрифт 7

Шрифт 5
