Горизонтальный полет.
Горизонтальный полет - движение самолета по прямолинейной траектории на постоянной высоте.
Условие
горизонтального полета
- равенство подъемной силы
массе
самолета
.
Силы, действующие на самолет в горизонтальном установившемся полете.
Условия установившегося горизонтального полета:
1.
равенство тяги двигателя
лобовому
сопротивлению
.
|
2. В горизонтальном полете подъемная сила равна силе веса самолета:
|
Отсюда следует, что потребное значение коэффициента подъемной силы, а значит и угол атаки, зависит от скорости полета:
|
При
полете на данной высоте (плотность
воздуха
-
постоянна) с увеличением скорости
требуется меньшее значение коэффициента
подъемной силы, а следовательно, и угла
атаки. При полете с одинаковой скоростью
на разных высотах потребный коэффициент
подъемной силы (угол атаки) увеличивается
с ростом высоты полета. Лобовое
сопротивление самолета (потребная тяга)
в горизонтальном полете
зависит
от скорости и высоты полета. Величина
лобового сопротивления в горизонтальном
полете определяется формулой:
|
На данной высоте полета лобовое сопротивление изменяется так, как показано на рисунке.
Лобовое сопротивление и тяга двигателя в горизонтальном полете
При
полете с максимальным аэродинамическим
качеством
лобовое
сопротивление минимально:
|
Скорость,
при которой качество максимально
(лобовое сопротивление минимально),
называется наивыгоднейшей скоростью
.
При скорости, большей наивыгоднейшей,
лобовое сопротивление увеличивается
из-за
,
а при скорости, меньшей наивыгоднейшей,
из-за индуктивного сопротивления
.
Потребная мощность в горизонтальном
полете мощность двигателя, необходимая
для уравновешивания лобового сопротивления
в горизонтальном полете с постоянной
скоростью:
|
Потребная
мощность в горизонтальном полете, так
же как и лобовое сопротивление, зависит,
от скорости (см. рисунок "Потребная
и располагаемая мощности в горизонтальном
полете самолета с ТВД"). При скорости,
называемой экономической
,
потребная мощность минимальна.

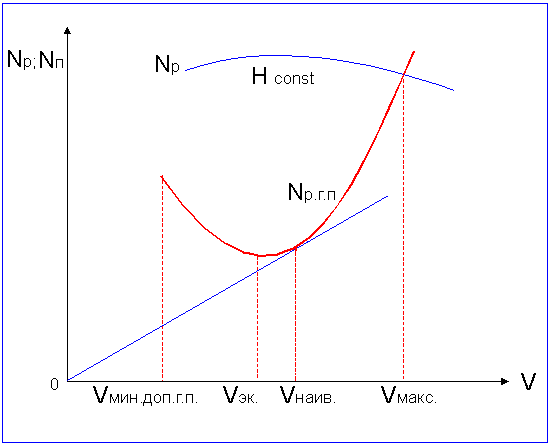

Потребная и располагаемая мощности в горизонтальном полете самолета с твд
Наклонный полет.
Уравнения движения при установившемся наборе высоты и установившемся снижении следующие:
V = G•cosΘ; |
|
P = X+G•sinΘ, |
где Θ - угол наклона траектории (угол между вектором скорости и горизонтом).
При наборе высоты угол Θ положительный, при снижении - отрицательный.
Из уравнений движения видно, что при установившемся наборе высоты требуется увеличение тяги по сравнению с горизонтальным полетом на величину G•sin Θ, а при снижении, наоборот, величина тяги уменьшается на G•sin Θ.
Подъемная сила при наборе высоты и снижении всегда требуется меньшая, чем в горизонтальном полете.
Дальность полета.
Дальность
полета самолета - расстояние, проходимое
самолетом при наборе высоты
,
при полете на крейсерском режиме
и
при снижении
.
Расчет
и
потребного запаса топлива производится
с помощью таблиц режимов крейсерского
графика:
|
где
-
часовой расход топлива, кг/ч;
-
удельный расход топлива,
-
потребная тяга, определяемая по кривой
Жуковского.
|
где
-
километровый расход топлива, кг/км;
-
скорость на крейсерском этапе полета.
|
где
-
дальность полета, км;
-
располагаемый запас топлива для
крейсерского этапа полета.
