Приложения

Приложение А Структура департамента архитектуры, строительства

и землепользования городского округа «Город

Хабаровск»...................................................................56

Приложение Б Объекты инфраструктуры на территории

малоэтажного комплекса.............................................

Приложение В Стоимость каркасного дома из SIP- панелей.................

Приложение Г Характеристика технических условий внешних

инженерных сетей…………………………………………...

Приложение Д Схема расположения земельных участков для

строительства комплекса на общей карте

зонирования...................................................................

Приложение Е План застройки на земельном участке по ул.

Горького – пер. Литовскому..........................................

Приложение Ж Структура для подготовки и взаимодействия

ответственных исполнителей проекта……………………

Приложение А

Организационная структура департамента архитектуры, строительства и землепользования

Директор департамента архитектуры, строительства и землепользования, заместитель Мэра города

Первый заместитель директора департамента,

Главный архитектор города

Заместитель директора департамента

Помощник заместителя Мэра города

Заместитель директора департамента по градостроительному регулированию землепользования

Заместитель департамента по инженерной инф-ре

Заместитель директора по архитектуре и застройке территорий

Начальник отдела, главный художник города

ьник отдела, главный художник города

Отдел приемки объектов в эксплуатацию

Заместитель директора по архитектуре и застройке территорий

Отдел подготовки земельных участков

Отдел контроля и документального обеспечения

Отдел технического надзора за капитальным ремонтом объектов социальной сферы

Отдел градостроительного зонирования и территориального планирования

Отдел геолого-геодезической службы

Отдел архитектора Центрального района

Отдел архитектора Центрального района

Отдел архитектора Железнодорожного района

Отдел подготовки и проверки технических условий

Главный специалист - архитектор-дизайнер

Отдел бухгалтерского учета и отчетности

Отдел планировки территорий

Начальник отдела по работе с предприятиями и организациями строительного комплекса

Отдел инженерных сетей

Отдел архитектора Железнодорожного района

Спецчасть

Отдел градостроительного межевания

Отдел архитектора Индустриального района

Сектор по организации строительства

Отдел развития территорий и торгов

Отдел архитектора Инд. района

Хозяйственный сектор

Отдел ведения информационной системы обеспечения градостроительной деятельности

Отдел архитектора Кировского и Краснофлотского районов

Сектор по выдаче разрешений на строительство

Отдел архитектора Кировского и Краснофлотского районов

Отдел подготовки документов по предоставлению земельных участков

Отдел подготовки документов по предоставлению земельных участков

Приложение Б

Объекты инфраструктуры на территории малоэтажного комплекса

Объект

Площадь (м2)

Стоимость строительства (руб)

Кадровый состав

Общая стоимость

должность

з/п (т.р.)

Всего (т.р)

детский сад на 120 мест

1487,31

47 564 679

воспитатели (12);

18

346

47565025

директор(1);

30

обслуживающий персонал(10)

10

физкультурно-оздоровительный комплекс

1 000

22 000 000

тренера(10)

15

225

22000225

руководитель(1)

25

обслуживающий персонал(5)

10

медицинский пункт с неотложкой

200

2 000 000

мед. персонал (17);

17

339

2000339

обслуживающий персонал(5)

10

аптека

100

1 000 000

директор (1)

30

80

1000080

продавец (2)

15

обслуживающий персонал(2)

10

продовольственный магазин

190

2 280 000

директор (1)

30

120

2280120

продавец (4)

15

обслуживающий персонал(3)

10

Продолжение приложения Б

универсальный магазин

190

2 280 000

директор (1)

30

80

2280080

продавец (2)

15

обслуживающий персонал(2)

10

почтовое отделение

200

1 000 000

директор (1)

20

108

1000108

персонал (6)

12

обслуживающий персонал(2)

8

отделение Сбербанка

400

аренда помещения– 50 000/мес

директор (1)

40

410

50410

персонал (16)

20

обслуживающий персонал(5)

10

опорный пункт полиции

20

100 000

персонал (10)

12

120

100120

парикмахерскую

80

аренда помещения – 20 000/мес

директор (1)

30

158

20158

персонал (6)

20

обслуживающий персонал(1)

8

кафе-бар

65

2 280 000

директор (1)

30

470

2280470

персонал (20)

20

обслуживающий персонал(4)

10

Итого:

3932,3

30 010 000

2456

80 577 135

Приложение В

Стоимость каркасного дома из SIP- панелей31

Наименование работ/изделий

Цена в рублях за м2 площади дома

Базовая комплектация: 1. Внешние стеновые панели 2. Внутренний перегородки 3. Плиты перекрытия фундамента 4. Межэтажные перекрытия (деревянные или панельные) 5. Крышные конструкции

от 6000 до 8000

Комплектация 1: 1. Базовая комплектация 2. Фундамент 3. Сборка конструкции

от 11000 до 13000

Комплектация № 2: 1. Комплектация №1 2. Наружная отделка стен, цоколя, кровли 3. Монтаж стеклопакетов 4. Наружные двери 5. Устройство крыльца

от 17000 до 19000

Комплектация № 3: 1. Комплектация №2 2. Отделка внутренних стен гипсокартоном 3. Внутренняя разводка электрики

от 20000 до 22000

Приложение Г

Характеристика технических условий внешних инженерных сетей

Внешние инженерные сети

Технические условия

Система электроснабжения

Потребная мощность: 500,00 кВт

Уровень напряжения : 10,00 кВ

Категория нагрузки: третья

Способ прокладки питающих линий электропередач: ЛЭП-10/0,4 кВ

Системы водоснабжения и водоотведения

Водоснабжение на хозяйственно-питьевые нужды холодного водоснабжения не более 240 м.куб/сутки, 10 м.куб\час, в час максимального водопотребления 15 м.куб\час.

  • проектом предусмотреть проектирование и бурение двух водозаборных скважин, одной рабочей и одной резервной с обустройством их в соответствии с нормативными требованиями и строительство станции водоподготовки расчетной производительности;

  • соблюдение мероприятий по обеспечению минимального свободного напора водопровода на вводе в каждое здание согласно СНиП 2.04.02-84 п. 2.26;

  • на вводе в каждое строение установить устройство для измерения количества расхода воды и оборудовать его в соответствии с п. 11 СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий»;

  • заключить договор со службой заказчика-застройгцика на ведение технического надзора в ходе строительства и сдачи объекта в эксплуатацию;

Водоотведение не более 170 м.куб/сутки.

-проектом предусмотреть строительство герметичных выгребных ям для каждого отдельно стоящего объекта;

- заключить договор на размещение канализованных и сточных вод в объеме 25 м.куб./сутки на канализационных очистных сооружениях близлежащих населенных пунктов (с.Горького)

Присоединение к газораспределительной сети

Направления использования газа:отопление, приготовление пищи;

Давление газа: максимальное- 6кгс/см2, минимальное- 5,3 кгс/см2

Присоединение к действующему газопроводу высокого давления.

Приложение Д

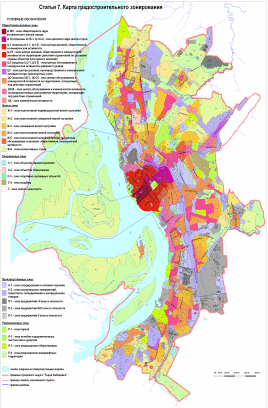

Схема расположения земельных участков для строительства комплекса на общей карте зонирования (Ж-2 – зона малоэтажного строительства, светло-желтый цвет)

Приложение Е

План застройки на земельном участке по ул. Горького – пер. Литовскому в Железнодорожном районе г. Хабаровска ( на рисунке выделена свободная для застройки зона)

Приложение Ж

Таблица 2.1 – Структура для подготовки и взаимодействия ответственных исполнителей проекта

Ответственные

исполнители

Основные функции

Срок

выполнения

Управление по социальным вопросам администрации городского округа

Организационное и информационное обеспечение Проекта

в течение срока действия Проекта

Городская комиссия

Формирование списка молодых семей – участников Программы, изъявивших желание пробрести жилье в малоэтажном комплексе

ежегодно

Финансовый департамент администрации города,

Министерство финансов Хабаровского края,

Министерство финансов РФ, Фонд содействия

развитию жилищного строительства

Финансирование Проекта;

Организация проведения тендера

между банками.

2012-

2020 гг.

Департамент архитектуры, строительства и

землепользования

Определение границ территории для постройки малоэтажного жилищного комплекса;

Организация проведения общего тендера для застройщиков;

Организация на разработку информационной и рекламной кампании для молодых семей в целях популяризации проживания в домах малоэтажной застройки. Конкурс на маркетинг территории.

октябрь-ноябрь

2011 г.

2012г.

Застройщик жилья,

выигравший общий

тендер

Строительство 1 очереди домов;

Возведение объектов социально-бытовой инфраструктуры.

2012-

2013 гг.

Министерство строительства Хабаровского края

Организация конкурса на подведение внешних инженерных сетей и коммуникаций на участки;

Организация конкурса на инновационные материалы, технологии и стандарты качества в строительстве;

2011 г.

Организация конкурса на проект по строительству в перспективе небольшого завода по возведению типовых конструкций;

2014 г.

Катюша, внимательно просмотри работу, доработай, где требуется.
