14.6. Шевронные цилиндрические передачи
Шевронное колесо представляет собой сдвоенное косозубое колесо, выполненное как одно целое (см. рис. 11.1, в). Вследствие противоположного направления зубьев на полушевронах осевые силы Fa / 2 взаимно уравновешены на колесе и на подшипники не передаются (рис. 14.5). Это обстоятельство позволяет принимать у шевронных колес угол наклона зуба β = 25...40°, что повышает нагрузочную способность и плавность работы передачи.
Рис. 14.5. Схема сил, действующих на шевронной шестерне
Шевронные зубчатые колеса изготовляют с дорожкой в середине колеса для выхода режущего инструмента (червячной фрезы, см. рис. 14.5) или без дорожки при нарезании долбяком или гребенкой со специальной заточкой (см. рис. 11.1, в). Колеса без дорожки нарезают на специальных и дорогих станках. Само нарезание таким способом малопроизводительно. Поэтому колеса без дорожки применяют реже, чем колеса с дорожкой. Ширина дорожки а = (10...15)т, где т— модуль зацепления.
Шевронный зуб требует строго определенного осевого положения шестерни относительно колеса, поэтому вал одного из колес пары (обычно вал шестерни) монтируют в подшипниках, допускающих осевую «игру» вала (плавающий вал).
Шевронные передачи дороже в изготовлении, их применяют в мощных быстроходных закрытых передачах.
Геометрический и прочностной расчеты шевронной передачу аналогичны расчетам косозубой передачи. Для шевронной передачи коэффициент ширины венца колеса ψЬа = 0,4..1,0.
14.7. Зубчатые передачи с зацеплением м. Л. Новикова
Эвольвентное зацепление, распространенное в современном машиностроении, является линейчатым, так как контакт зубьев происходит по линии (практически по узкой площадке), расположенной вдоль зуба (рис. 14.6) и имеет поэтому повышенную чувствительность к перекосам. Этот недостаток может быть уменьшен при точечном контакте.
М. Л. Новиковым было предложено точечное зацепление, в котором профили зубьев колес в торцовом (поперечном) сечении очерчены по дугам окружности (рис. 14.7). Зуб шестерни выполняют выпуклым, а зуб колеса — вогнутым, что увеличивает их приведенный радиус кривизны, повышая тем самым контактную прочность передачи.
При Н < 350 НВ нагрузочная способность передачи Новикова по контактной прочности в 1,7 раза больше, чем у аналогичной по размерам и материалу эвольвентной косозубой передачи.
В зацеплении Новикова контакт зубьев происходит в точке и зубья касаются только в момент прохождения профилей через эту точку (рис. 14.7), а непрерывность передачи движения обеспечивается винтовой формой зубьев. Поэтому зацепление Новикова может быть только косозубым с углом наклона зубьев $ = 15...20°. Точка контакта перемещается вдоль зубьев от одного края к другому. Положение точки контакта зубьев характеризуется ее смещением от полюса, а линия зацепления располагается параллельно оси колеса. В результате упругой деформации и приработки под нагрузкой точечный контакт переходит в контакт по малой площадке (рис. 14.7). При взаимном перекатывании зубьев контактная площадка перемещается вдоль зуба с большой скоростью, превышающей окружную скорость примерно в три раза, что создает благоприятные условия для образования устойчивого масляного слоя между зубьями. По этой причине потери на трение в передаче Новикова значительно меньше.
Применяют передачи Новикова с одной линией зацепления — запо-люсные (реже — дополюсные) и с двумя линиями зацепления — дозапо-люсные. В передачах с одной линией зацепления профиль зуба одного колеса (как правило, шестерни) выпуклый (см. рис. 14.7), а другого — вогнутый. Если ведущим звеном является шестерня с выпуклым профилем зубьев, то точка контакта расположена за полюсом и передачу называют заполюсной. Если ведущим является колесо с вогнутым профилем, то передача — дополюсная.

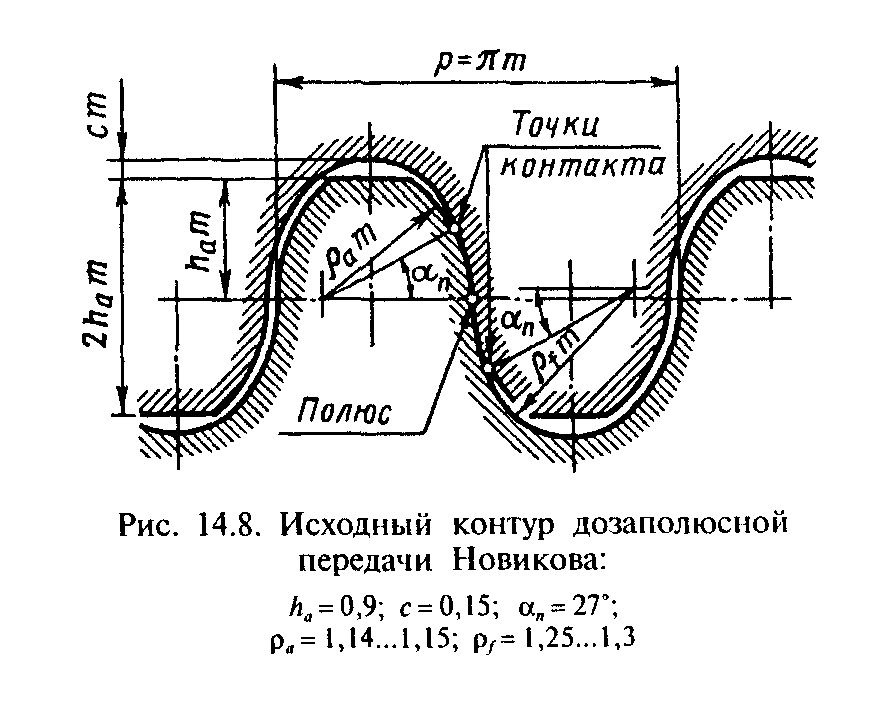

Дозаполюсную передачу (рис. 14.8) можно представить как сочетание дополюсной и заполюсной передач. Головки зубьев шестерни и колеса имеют выпуклый профиль, а ножки — вогнутый. Эта передача имеет большую контактную и изгибную прочность.
Для нарезания выпуклых и вогнутых зубьев заполюсной или дополюсной передачи требуются два разных инструмента (два исходных
контура). Зубья дозаполюсной передачи нарезают одним инструментом.
Существенным недостатком зацепления Новикова является повышенная чувствительность к изменению межосевого расстояния и коле-^ баниям нагрузок. Точечный контакт в отличие от линейчатого приводит к снижению изломной прочности. Особенно опасно зацепление вблизи торцов, где выламываются края зубьев.
С зацеплением Новикова изготовляют не только цилиндрические, но и конические передачи.
Расчет передач с зацеплением Новикова ведут аналогично расчету передач с эвольвентным зацеплением, но с учетом их особенностей.
Контрольные вопросы
-
Каковы преимущества косозубых цилиндрических передач по сравнению с прямозубыми?
-
Как влияет на работу косозубой передачи изменение угла наклона зубьев? Рекомендуемые значения этих углов. Почему ограничивают максимальное значение угла наклона зуба?
-
Какие модули зацепления различают для косозубых колес и какова зависимость между ними? Какой модуль стандартизован?
-
От каких факторов зависят направления окружной и осевой сил в косозубой передаче?
-
Изменение каких параметров зубчатых колес влияет на их контактную прочность?
-
В каких случаях применяют шевронные зубчатые колеса и какими достоинствами они обладают по сравнению с косозубыми? Каковы недостатки шевронных передач?
-
Какие рекомендуются углы наклона зубьев шевронных колес и почему допускается их большая величина, чем у косозубых?
-
Назовите достоинства и недостатки зубчатой передачи с зацеплением Новикова и сравните с зубчатой передачей с эвольвентным зацеплением.
