21. Артиллерийские автоматы с отводом пороховых газов из канала ствола, расположенного с возможностью перемещения в ствольной коробке.

При выстреле сначала ствол откатывается вместе с затвором. После расцепления со стволом затвор начинает ускоренное движение относительно ствола.

Ускорительным механизмом в этом случае является газовое устройство, отводящее затвор на расстояние, достаточное для того, чтобы произвести перезаряжание. Ствол после расцепления с затвором откатывается самостоятельно, сжимая пружину накатника. В случае необходимости поглощения избыточной энергии движения ствола, применяется буфер или гидравлический тормоз. Под действием накатника ствол возвращается в исходное положение. На неподвижный короб автомата, жестко закрепляемый в установке, передается не сила давления пороховых газов, как в предыдущей схеме, а лишь силы сопротивления движению ствола, затвора и др. Далее то же самое, что и в 20.

Темп стрельбы ниже, чем в 20.

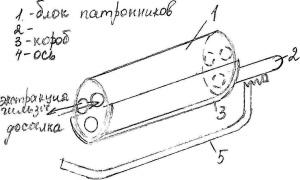

22. Артиллерийские автоматы с вращающимся блоком патронников.

Устройства: ствол с коробом и внутренний короба на оси вращающийся барабан. Ствол состоит из двух частей: каморы и ведущей части ствола. Автоматы бывают с 3 каморами (угол поворота барабана 120) и с 4 каморами (угол – 90). Четвертая камора используется для досылки патрона. Совместны во времени операции по перезаряжанию. Во время выстрела происходит досылка патрона и экстракция стреляной гильзы, это повышает скорострельность. Применяются обтюрирующие втулки с канавками в каждом патроннике. Когда давление достигает давления форсирования, ведущий поясок врезается в нарезы во втулке, совпадающие с нарезами ствола. Втулка ударяется о торцевую поверхность ствола и остается поджатой пока снаряд идет в канале ствола. Блок патронников вращается прерывисто и повышение скорости его вращения приводит к проблемам в области живучести элементов автоматики. Скорострельность 1500 выстрелов в минуту.

23. Артиллерийские автоматы с вращающимся блоком стволов.

Устройства: блок стволов, неподвижная оболочка с внутренним пространственным копиром (на схеме пунктирной линией), в него входят выступы всех шести затворов (поршеневых продольно-скользящих). Затвор жестко закреплен со стволом. Для производства выстрела используется электро-запальное устройство, захваты на затворах извлекают гильзы. Вращение стволов осуществляется непрерывно. Критическая скорость около 2000 выстрелов в минуту на ствол (но всегда делается меньше в пользу долговечности, потому что быстро происходит разгар ствола). Для вращения блока стволов используется энергия выстрела (газовый двигатель). Для первого выстрела – давление сжатого воздуха или несколько пиропатронов.

17. Артиллерийские автоматы с выкатом свободного затвора.

Свободный затвор делается тяжелым, чтобы медленно перемещался. Для уменьшения его массы используется эффект выката. Значительная часть энергии пороховых газов используется на поглощение кинетической энергии затвора и только оставшаяся часть на его открытие. Затвор выйдет, когда закончится период последействия пороховых газов. Недостаток: при затяжном выстреле (плохой порох) выкат не происходит. Таким образом, затяжной выстрел превращает автомат с выкатом свободного затвора в автомат со свободным затвором, но меньшей массы. Это приводит к большому воздействию на автоматику. Требуются буферы для торможения затвора в крайнем положении. При затяжном выстреле происходит разрыв гильзы. Поэтому нужна блокировка. Делается радиальное отверстие в стволе, в нем плунжер, от него идет механическая передача на гашетку. Если плунжер отодвинут гильзой, происходит блокировка гашетки.
