71.Электроника. Медицинская электроника

Электроника - область науки и техники, в которой рассматривается работа и применение электровакуумных, ионных и полупроводниковых устройств. Медицинская электроника - это разделы электроники, в которых рассматриваются устройство и работа соответствующей медицинской аппаратуры Можно выделить следующие основные группы электронных приборов и аппаратов, используемых для медико-биологических полей. Устройства для получения (съема), передачи и регистрации медико-биологической информации. Такая информация может быть не только о процессах, происходящих в организме (биологи­ческих тканях, органах, системах), но и о состоянии окружаю­щей среды (санитарно-гигиеническое назначение), о процессах, происходящих в протезах, и т. д. Сюда относится большая часть диагностической аппаратуры: баллистокардиографы, фонокарди-ографы, реографы и др. Для подавляющего большинства этих приборов в радиотехническом отношении характерно наличие усилителей электрических сигналов. К этой группе можно отнести и электромедицинскую аппара­туру для лабораторных исследований, например рН-метр. Электронные устройства, обеспечивающие дозирующее воздей­ствие на организм различными физическими факторами (ультра­звук, электрический ток, электромагнитные поля и др.) с целью ле­чения: аппараты микроволновой терапии, аппараты для электрохи­рургии, кардиостимуляторы и др. С физической точки зрения эти устройства являются генераторами различных электрических сиг­налов. Кибернетические электронные устройства: а) электронные вы­числительные машины для переработки, хранения и автоматиче­ского анализа медико-биологической информации; б) устройства для управления процессами жизнедеятельности и автоматического регулирования состоянием окружающей человека среды; в) элек­тронные модели биологических процессов и др.

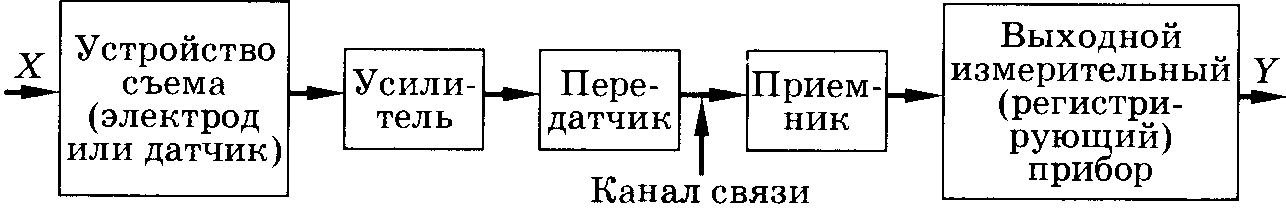

72. Общая схема съема, обработки и регистрации медико-биологической информации. Для того чтобы получить и зафиксировать информацию о со­стоянии и параметрах медико-биологической системы, необходи­мо иметь целую совокупность устройств. Первичный элемент этой совокупности — чувствительный эле­мент средства измерений, называемый устройством съема, — непременно контактирует или взаимодействует с самой системой, остальные элементы находятся обычно обособленно от меди­ко-биологической системы. Устройство съема преобразует информацию меди­ко-биологического и физиологического содержания в сигнал электронного устройства. В медицинской электронике использу­ются два вида устройств съема: электроды и датчики. Завершающим элементом измерительной цепи в медицинской электронике является средство измерений, которое отображает или регистрирует информацию о биологической системе в форме, доступной для непосредственного восприятия наблюдателем. В структурной схеме X означает некоторый из­меряемый параметр биологической системы, например давление крови. Буквой У обозначена выходная величина, например сила тока (мА) на измерительном приборе или смещение писчика (мм) на бумаге регистрирующего прибора. Для получения количест­венной информации о биологической системе должна быть из­вестна зависимость У=f(X). Общая схема:
