Палатка медицинская каркасная (пмк)

Палатка ПМК (рис. 122) имеет двускатную крышу и два выхода с тамбурами, 12 окон (по 6 с каждой стороны) круглой формы. 3 отверстия для дымоходов на скатах крыши, наружный и внутренний наметы, навесные стенки отепления и тканевой пол. Остовом палатки является трубчатый металлический сборно-разборный каркас.

Длина палатки (по внутреннему намету) 9,73 м, ширина 5,1 м, высота боковых стенок 1,7 м, высота до гребня крыши 3.45 м, площадь поля 59,35 м², кубатура воздуха 153 м³. В собранном виде палатка состоит из 12 мест. Общая масса 362 кг.

Большая площадь пола, отсутствие средних опорных стоек, наличие в комплекте тканевого попа делает палатку ПМК удобной для развертывания функциональных подразделений хирургического профиля: перевязочных, операционных, противошоковых палат и т д. Путем стыковки ее с такой же палаткой или с палатками УЗ-68 можно значительно увеличить полезную площадь и развернуть укрупненный операционно-перевязочный блок.

Палатки лагерные

При развертывании омедо можно использовать палатки лагерные солдатскую и офицерскую. Палатка лагерная солдатская имеет четырехскатную крышу, наклонные стенки, один вход, один намет и прибор для установки (рис. 123). Обычно палатка устанавливается в специально оборудованном гнезде, в этом случае длина и ширина ее сторон равняются 4 м, высота до вершины крыши 2,75 м, площадь пола 16 м², кубатура воздуха 28 м³. Масса палатки 33-36 кг. Вместимость: на общих нарах – 10 человек, на отдельных кроватях – 5 человек. Вес палатки – 36 кг.

Палатка лагерная офицерская имеет четырехскатную крышу, вертикальные стенки, один вход и два окна с рамами (на стене противоположной входу), два намета и прибор для установки. Длина 3 м, ширина 3,25 м, высота до вершины крыши 2,75 м, площадь пола 9 м², кубатура воздуха 19 м³. Вместимость палатки – 2-3 человека на отдельных кроватях. Вес – 80 кг.

а б

Рис.123. Платки лагерные

а – офицерская, б – солдатская

Таблица 29.

Технические данные лагерных и унифицированных палаток

Наименование палаток	Основные размеры, см.				Вместимость, чел.			Общий вес палатки, кг.
	длина	ширина	высота	площадь пола	на носилках	на кроватях	на нарах
Палатка лагерная	1,8	1,8	-	3,2	-	-	1	1,5
Палатка зимняя походная	3,5	2,2	2,0	7,7	-	-	6	28,1
Палатка зимняя офицерская	2,1	2,0	1,8	4,2	-	2	-	9,6
Палатка лагерная солдатская	4,07	4,07	2,14	16,5	-	5	10	33,2
Палатка лагерная офицерская	3,0	3,25	2,75	9,75	-	2	-	79,8
Палатка лагерная штабная	4,0	3,0	2,4	12	-	-	-	181,5
Палатка УСТ-56	4,9	4,9	3,5	24	10	-	18	225
Палатка УСБ- 56	9,76	9,26	3,55	95,2	30	20	40-80	455
Палатка УЗ-68	5,22	5,47	3,0	28,5	12	10	18	362,4
Палатка УЛ-68	5,22	5,47	3,0	28,5	12	10	18	361,5
Палатка ПМК	6,86	6,21	3,55	42,6				826,0

Выбор места проводиться рекогносцировочной группой в случае если она выдвигается к месту развертывания заблаговременно. В случае следования рекогносцировочной группы в составе колонны медицинской роты, выбор места установки палатки будет проводиться начальниками подразделений омедо.

При выборе места для установки палаток необходимо, чтобы оно было требуемых размеров сухое, не затоплялось и не заливалось дождевой или снеговой водой. Место для палатки по возможности должно быть защищено от ветра и отвечать требованиям маскировки и санитарно-гигиеническим требованиям.

Не следует ставить палатки очень близко к деревьям, так как под деревьями палатки хуже просыхают, больше загрязняются, заражаются от деревьев гнилостными микроорганизмами и на сырых палатках эти микроорганизмы быстрее развиваются.

Очистить выбранную площадку от травы, веток, кустарника и, при необходимости, выровнять ее.

При установке палатки на сырой почве (во время дождя или оттепели) на месте установки нужно постлать ветви, траву или солому и другие подручные материалы, чтобы предохранить наметы палатки от загрязнения.

Для установки палаток УСТ-56 и УСБ-56 необходимо:

1. На подготовленной площадке развернуть внутренний намет палатки наружной стороной (с которой нашиты ленты, веревки) кверху.

2. Вставить (для УСБ-56) гребень под лямки внутреннего намета, поднять одну сторону намета и вставить в отверстия на вершине крыши средние стойки палатки, надевая на них сначала гребень (рис. 124), затем лямки намета (УСБ-56) или только лямки внутреннего намета (УСТ-56), или стойка вставляется в обметанное отверстие намета (у палаток, имеющих средние стойки с заточкой).

3. Разостлать наружный намет поверх внутреннего наружной стороной кверху (здесь ленты и веревки нашиты с внутренней стороны).

4. Поднять одну половину наружного намета и вставить штыри (или заточки) средних стоек в отверстия на вершине крыши намета и растянуть его во все стороны, следя, чтобы средние стойки не выскочили из отверстий.

5. Вставить железные листы к дымоходным отверстиям наружного намета (рис. 125), верхний край листа прикрыть клапаном дымоходного отверстия, пристегивая этот клапан петлями за клеванты.

6. Расправить клапаны на крыше намета и их блочно-веревочные устройства.

7. Надеть на штыри средних стоек вазики (если они есть, без оттяжек или с оттяжками); оттяжки расправить.

8. Отыскать на наружном намете обметанные отверстия для угловых стоек и держа за эти отверстия, хорошо растянуть намет во все стороны (растянутый наружный намет обозначит расположение стенок палатки и места, где будут стоять стойки).

9. Забить колья. Для того, чтобы определить на площадке места где должны забиваться колья для угловых оттяжек, необходимо вначале отмерять на этой площадке длину и ширину палатки и в углах полученного прямоугольника поставить колышки. Стороны этого прямоугольника обозначают местоположение стенок палатки; места же для кольев угловых оттяжек должны находиться на прямой, служащей продолжением сторон прямоугольника, на расстоянии от его углов, равном 0,75-1,0 длины стойки. Определив эти расстояния, в найденных точках забивают колья.

Правильно забитый кол должен иметь следующее положение по отношению к той стойке, оттяжка от которой крепится за него:

колья для боковых и угловых оттяжек должны быть расположены так, чтобы направление оттяжки было под прямым углом к стене палатки;

колья для оттяжек крайних стоек (если оттяжка двойная) и для входных стоек должны быть отнесены в сторону, чтобы направление оттяжки было под углом 45-60° к стенке палатки;

расстояние от боковых, угловых и входных стоек до кола должно быть равно 0,75-1,0 длины данной стойки;

для торцовых оттяжек средних стоек расстояние до кола берется равным длине стойки или немного больше;

расстояние от других средних стоек до кола определяется высотой стенок палатки (натянутые оттяжки не должны касаться крыши палатки);

кол забивается с наклоном от палатки примерно под углом 60° к горизонту; глубина забивки определяется плотностью грунта; в слабом грунте кол забивается на всю длину, чтобы над землей оставался конец не более 15 см.

Зимой колья следует забивать не на всю длину, а лишь настолько, чтобы получить достаточную прочность крепления палатки. При отсутствии металлических кольев их заменяют металлическими костылями различного типа, которые можно изготовить или найти на месте.

10. Поставить угловые стойки. Их обычно крепят двумя оттяжками, идущими под прямым углом одна по отношению к другой. Для установки угловой стойки необходимо поднять угол наружного намета, заточенный конец стойки вставить в угловое отверстие и поверх намета на конец стойки надеть петли штропок. Другой конец (петлю) оттяжки надеть на забитый кол; стойку поставить вертикально и подтянуть оттяжки (рис. 127).

11. Проверить, не выскочили ли из отверстий намета штыри средних стоек, не свалились ли вазики со штырей стоек, на месте ли железные листы для дымоходов, расправлены ли на крыше клапаны и веревки.

12. Поднять и поставить средние стойки палатки (рис. 128). В зависимости от величины палатки для поднятия каждой стойки требуется 1-3 человека, которые забираются к стойкам под наметы и одновременно производят подъем обеих стоек.

13. Скрепить завязками вырезы (если они есть) дымоходных отверстий наружного и внутреннего наметов (это можно сделать как после поднятия средних стоек, так и во время подъема их) в последнем случае эта операция производится в тот момент, когда крыша приподнята, но вырезы еще можно достать руками.

14. Поставить все боковые и тамбурные стойки палатки (рис. 129) так же, как это указано для угловых стоек.

Для лучшей устойчивости нижние концы угловых, боковых и тамбурных стоек необходимо вдавить в землю на 2-3 см; на твердой и мерзлой земле для этого под концами стоек делают лунки.

Палатки, предназначенные для развертывания функциональных подразделений омедо (медр), ВПГ, особенно в зимний период, лучше всего оборудовать каркасным тамбуром (рис. 130). Это позволит упростить открывание входа в палатку, повысит теплозащиту палатки.

15. Привязать наружный намет завязками к нижним концам стоек. Поправить, где нужно, расположение всех стоек и кольев, прочно забить колья и натянуть оттяжки.

Правильно установленная палатка должна быть хорошо, ровно, без складок растянута во всех частях, стойки ее должны стоять прямо и выровненными в линию.

16. Вставить оконные рамы в пазухи окон и закрепить их с помощью тесемных завязок. Прямоугольную раму вставляют длинными сторонами вертикально.

Навесить стенки отепления при помощи петель на верхнем краю за клеванты, нашитые на наружном намете по основанию крыши концы навесных стенок должны сходиться против входа.

17. Привязать внутренний намет веревочными концами, нашитыми по основанию крыши, к верхним концам боковых стоек и за кольца в углах (рис. 131).

Плотно связать между собой оконные вырезы одного и другого наметов имеющимися там завязками.

18. Расправить подпольник палатки. Зимой подпольник палатки засыпать валиком снега или песка, а в летнее время подпольник землей не засыпается, он должен свободно лежать поверх земли; если возможны дождь или таяние снега, вокруг палатки следует вырыть канавки для отвода воды.

Светомаскировочные клапаны над окнами оставляют закрытыми или открывают. На крыше палатки клапаны открываются и закрываются при помощи блочно-веревочных устройств. На стенках палатки клапаны окон в закрытом виде застегиваются петлями на клеванты, а если клапан нужно открыть, его свертывают трубкой на внутреннюю сторону и застегивают подхватами на клеванты.

Приведенная схема установки палаток применима для всех видов палаток, имеющих цельные наметы, четырехскатную крышу и прибор для установки из стоек, кольев и оттяжек. По этой схеме можно устанавливать лагерную офицерскую палатку, палатки УСТ-56 и УСБ-56 и другие палатки аналогичной конструкции.

Применяя общую схему для установки палаток, необходимо строго соблюдать последовательность работ по установке, например: не расстилать наружного намета раньше внутреннего (если последний есть); не поднимать средних стоек палатки, если не вставлены железные листы для дымоходов, не расправлены клапаны и не поставлены угловые стойки. Количество операций при установке палаток определяется их устройством и числом предметов, входящих в комплект палатки.

Для правильного и быстрого снятия палаток функциональных подразделений и подготовки их к перевозке необходимо:

1. Подготовить платку к снятию (наметить время и порядок снятия палаток, выделить людей и транспорт, осмотреть палатки и определить качественное со стояние и установить требующийся ремонт).

2. Снять палатки (снятие палаток производится в порядке, обратном установке).

Зимой иногда наружный намет обледеневает в палатках (особенно в неотапливаемых). В этих случаях перед снятием палаток необходимо их нагреть (но не чрезмерно). Если примерзание и обледенение не удается устранить, тканевые части палатки следует снимать осторожно; нельзя их резко сгибать или отрывать, так как обледенелая ткань легко рвется и ломается. Лед можно удалять только легкими осторожный ми ударами. Если лед не отстает, ткань нужно снять вместе со льдом. Снятую в обледенелом виде палатку необходимо при первой же возможности полностью оттаять и просушить.

3. Извлечь колья (при извлечении прочно сидящих и вмерзших кольев их расшатывают ударами с боков возле земли, если кол и в этом случае не поддается, вокруг него следует подрубить землю).

4. Очистить и высушить палатки. Палатки следует снимать в хорошую погоду в сухом виде и очищать от пыли, грязи и наносного сора, так как невысушенные и грязные палатки очень быстро загнивают и разрушаются.

5. Сложить палатки. Намет складывается следующим образом. Намет расстилают внутренней стороной кверху; стенки накладывают на крышу, полученный прямоугольник складывают в два-три раза и свертывают в тюк, который перевязывают веревкой.

Наметы складываются так, чтобы снаружи была та сторона, которая в палатке обращена кверху. Складывать наметы необходимо на чистой площадке, чтобы во время складывания наметы не загрязнились и в тюк не попадал сор.

Тканевые части палаток УСТ-56, УСБ-56, УЗ-68, УЛ-68 и ПМК, у которых имеются для упаковки брезенты, укладываются и завязываются в эти брезенты.

6. Уложить веревочные оттяжки в такелажный мешок (использовать оттяжки для увязки других частей палатки запрещается).

7. Уложить рамы, подрамники, железные листы, колья. Рамы, подрамники и железные листы укладывают в кассеты (у палатки ПМК в специальный ящик), а металлические колья в ящики. Деревянные колья, стойки, гребень и планки укладывают и связывают в пачки, а металлические части в специальные зажимы, как это указано в укладочных ведомостях каждой палатки.

8. Подготовить отопительные приборы. Части снятого отопительного прибора палатки после очистки их от угля, сажи и золы укладывают в ящики или пачки и связывают.

9. Распределить подготовленные к перевозке палатки по транспортным средствам. Исходя из веса палатки и подъемной возможности транспортных средств, рассчитывают, сколько палаток или какую часть одной палатки можно грузить на единицу транспорта. При подсчете веса следует учитывать, в каком виде находятся палатки – в сухом, увлажненном или обледенелом. Увеличение веса палатки от увлажнения или обледенения может быть до 100% по отношению к ее весу в сухом виде. Необходимо уложить палатки комплектно, так как при некомплектной укладке в случае утраты или отставания в дороге какой-либо единицы транспорта на место могут прибыть не все части палатки и пользоваться палатками будет невозможно.

10. Уложить на дно кузова транспортного средства все металлические и деревянные части, которые по длине умещаются в кузов. Отопительные приборы укладывают так же вниз, но так, чтобы дорогой они не сломались и не помялись.

Полевые печки (рис. 132) перевозят в собранном или разобранном виде. При укладке без ящиков между ними делают мягкие прокладки из стружек, сена, соломы и, в крайнем случае, из деревянных реек. Укладку следует делать плотно: печки не должны перемещаться и ударяться о та либо твердое, так как при ударах чугунная печка может дать трещины. Если печки уложены не в ящиках, то лучше их ставить в кузов в собранном виде и не класть на бок.

11. Уложить текстильные части и наверх длинные стойки, не умещающиеся в кузов. Кассеты с рамами следует ставить только вертикально, а не класть на бок.

12. Уложенные палатки накрыть брезентом и хорошо увязать. Использовать для покрытия транспорта части самой палатки (наметы) воспрещается.

а б

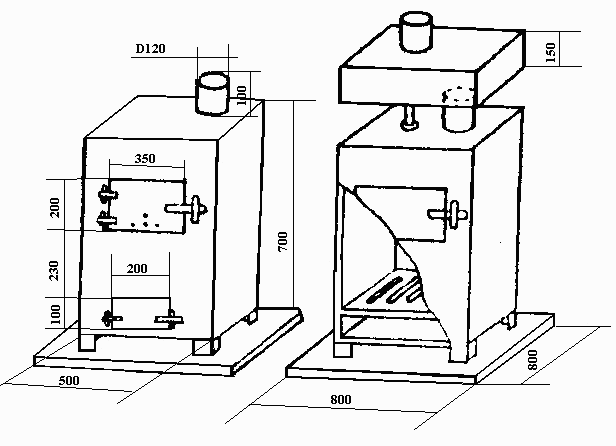

Рис.132. Печь полевая

а – без искрогасителя, б – с искрогасителем.
